24070Tělesa pro přírubové matice |
zpět |
|
Popis zboží/obrázky produktu |
|
|

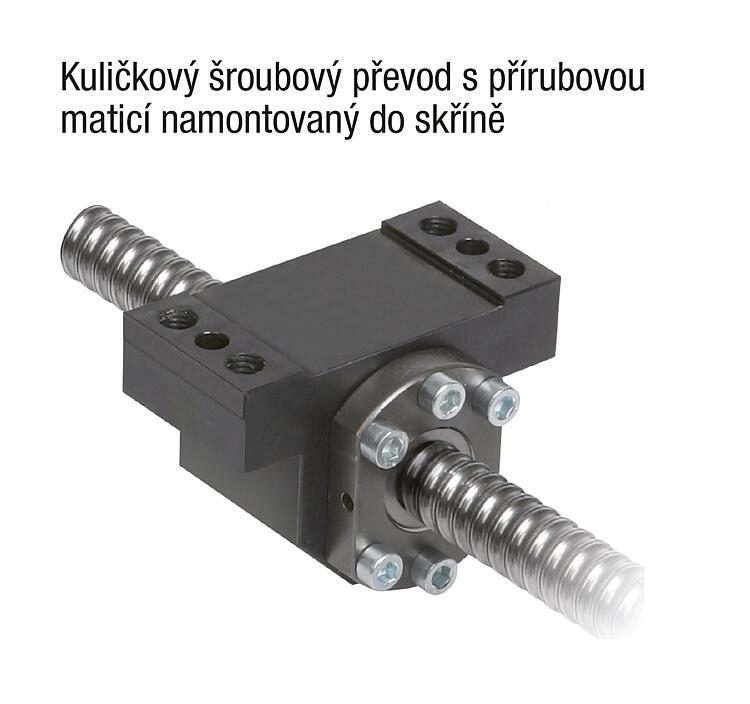

PopisMateriál:Ocel.Provedení: Brynýrováno.Upozornění:Tělesa jsou vhodná k montáži přírubových matic podle DIN 69051 část 5. Osová výška uložení vřetena je sladěna s jednotkami pevných ložisek 24072 a s jednotkami volných ložisek 24074. Tělesa lze našroubovat shora nebo zdola a lze je zakolíkovat dvěma kuželovými nebo válcovými kolíky.
Součástí dodávky je 6 kusů upevňovacích šroubů třídy pevnosti 8.8.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Hodí se
pro
Ø vřetena | B | B1 | B2 | D1 | D2 | D3 | D4 | D5 | E | E1 | E2 | H | H1 | H2 | H3 | H4 | L | L1 | T | T1 | CAD | Přís. | Cena | Objednat |
|---|
| 24070-016 | 16 | 86 | 50 | 52 | 28 | 7,7 | 8,4 | M10 | M5 | 38 | 68 | 23 | 58 | 32 | 22 | 7 | 15 | 42 | 10 | 15 | 12 |  | | 134,79 € | | | 24070-020 | 20 | 94 | 58 | 60 | 36 | 7,7 | 8,4 | M10 | M6 | 47 | 77 | 25 | 64 | 34 | 22 | 7 | 17 | 46 | 16 | 15 | 15 | | | 138,30 € | | | 24070-025 | 25 | 108 | 63 | 66 | 40 | 9,7 | 10,5 | M12 | M6 | 51 | 88 | 29 | 72 | 39 | 27 | 10 | 19 | 46 | 16 | 18 | 15 | | | 141,77 € | | | 24070-032 | 32 | 112 | 70 | 72 | 50 | 9,7 | 10,5 | M12 | M8 | 65 | 92 | 29 | 82 | 42 | 27 | 10 | 19 | 49 | 16 | 18 | 20 | | | 148,48 € | |
|
