24055Kuličkové šroubové převody, válcované s přírubovou maticí... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Vřeteno z oceli 1.1213.
Matice z oceli 1.3505.
Stírač z plastu.Provedení: Vřeteno válcované, indukčně kalené na 62 ±2 HRC a leštěné.
Matice broušená, oběžná dráha kalená na 62 ±2 HRC a leštěná.Upozornění:Kuličkové šroubové převody s gotickým lomeným obloukem a stoupáním 5 mm nebo 10 mm. Jednochodý, pravotočivý. Přírubová matice s kuličkovým převodem podle DIN 69051 část 5 s přírubou.
Vyrobeno ve třídě přesnosti C7 (tolerance ±50 µ / 300 mm). Bez předpětí s axiální vůlí P0 (max. 0,08 mm).Na vyžádání:Posuvová otočná vřetena vyrábíme podle vašeho přání na základě podrobného výkresu.
Maximálně vyrobitelné délky 5600 mm.

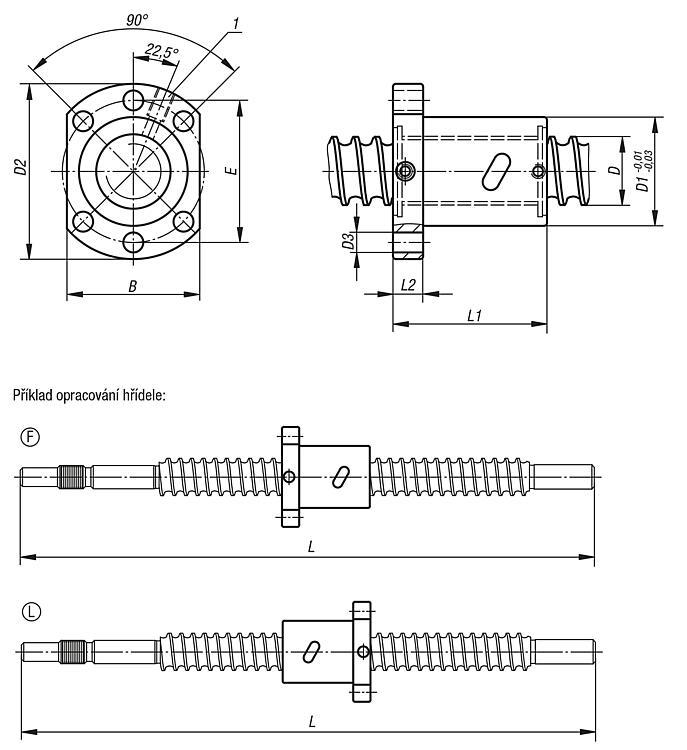

Je možné dodat jiné třídy přesnosti a předpětí (viz Technické upozornění).Pozor:Přírubová matice nesmí být ze vřetena odstraňována bez montážní pomůcky, aby nevypadaly kuličky.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
|
