24242Jednotka ložiskového pouzdra pro přírubové ložisko MUCF... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Těleso z nerezové oceli 1.4301.
Ložisko z nerezové oceli 1.4125.
Těsnění z pryže NBR.Provedení: Bez povrchové úpravy.Upozornění:Těleso ložiskové jednotky se skládá z utěsněného jednořadého kuličkového ložiska s vypouklým vnějším kroužkem, které je namontováno do tělesa. Na základě vypouklé vnější plochy ložiska je možné kompenzovat chyby v souososti hřídele. Ložiska jsou vyrobena s plusovou tolerancí. Z toho při použití hřídelů s tolerancí "h" vyplývají přechodná nebo posuvná uložení. Upevnění hřídele se provádí závitovými kolíky na vnitřním kroužku.
Při normálním použití jsou tělesa ložiskových jednotek díky mazání na celou dobu životnosti bezúdržbová. Pokud by bylo v důsledku nepříznivých podmínek zapotřebí domazání, je možné je promazat pomocí maznice.

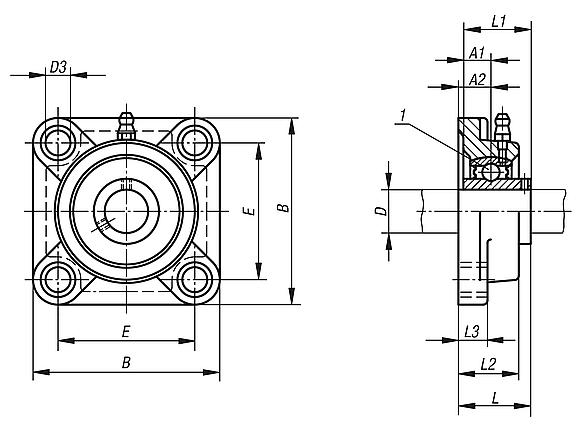

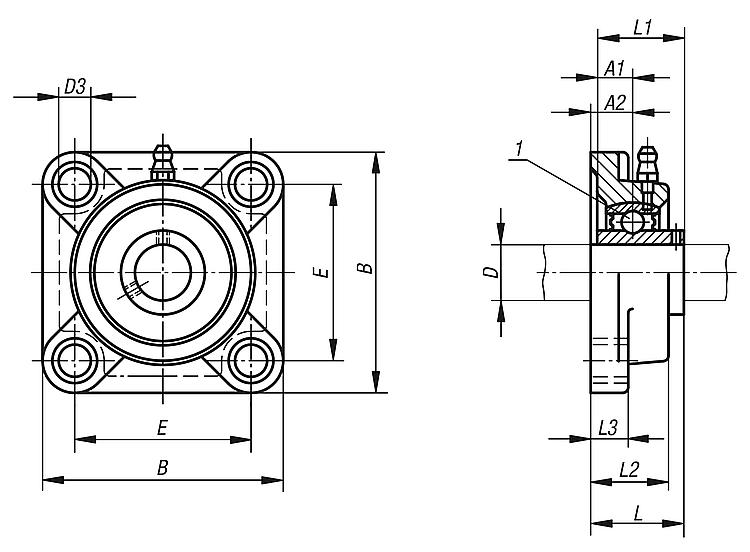

Všechny rozměry tělesa jsou rozměry jmenovité, u nichž je nutné zohlednit obvyklé tolerance litiny.Teplotní rozsah:-15 °C až +100 °C.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo | Ložisko | Pouzdro | D | A1 | A2 | B | D3 | E | L | L1 | L2 | L3 | Upevňovací šroub/y | CAD | Přís. | Cena | Objednat |
---|
24242-20204 | MUC 204 | F 204 | 20 | 12,7 | 15 | 86 | 12 | 64 | 33,3 | 31 | 25,5 | 12 | M10 | | | 47,31 € | | 24242-25205 | MUC 205 | F 205 | 25 | 14,3 | 16 | 95 | 12 | 70 | 35,8 | 34,1 | 27 | 14,3 | M10 | | | 56,26 € | | 24242-30206 | MUC 206 | F 206 | 30 | 15,9 | 18 | 108 | 12 | 83 | 40,2 | 38,1 | 31 | 14 | M10 | | | 77,65 € | | 24242-35207 | MUC 207 | F 207 | 35 | 17,5 | 19 | 117 | 14 | 92 | 44,4 | 42,9 | 34 | 15,9 | M12 | | | 102,24 € | | 24242-40208 | MUC 208 | F 208 | 40 | 19 | 21 | 130 | 16 | 102 | 51,2 | 49,2 | 36 | 15,9 | M14 | | | 124,14 € | | 24242-45209 | MUC 209 | F 209 | 45 | 19 | 22 | 137 | 16 | 105 | 52,2 | 49,2 | 38 | 16,7 | M14 | | | 152,79 € | | 24242-50210 | MUC 210 | F 210 | 50 | 19 | 22 | 143 | 16 | 111 | 54,6 | 51,6 | 40 | 15,9 | M14 | | | 169,90 € | |
|
