Sady šnekových kol, pravochodých rozteč os 80 mm
22500

Sady šnekových kol, pravochodých rozteč os 80 mm

zpět

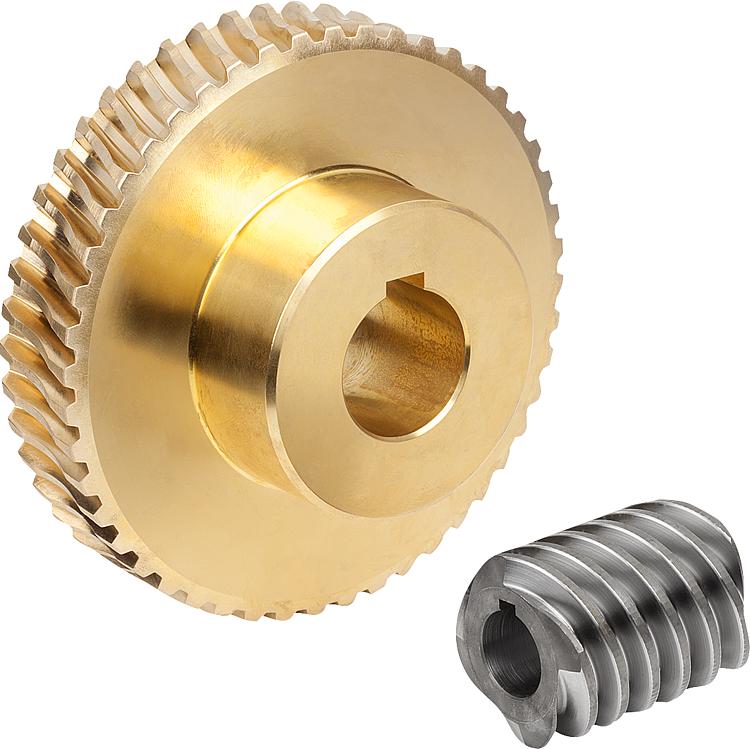

Popis zboží/obrázky produktu

PopisMateriál:Šnek z oceli.
Šnekové kolo CuZn37Mn3Al2PbSi-S40.
Provedení: Šnek pravotočivý, vytvrzený HV 620 – 700, strany a vývrt broušené.Pokyny k objednání:Kola/šneky lze kombinovat do sad šnekových kol pouze se stejnou roztečí os a stejným převodovým poměrem.Upozornění:Sada šnekového kola se skládá ze šneku a šnekového kola. Vhodné pro vytvoření šnekových převodů s úhlem osy 90°. Pomocí šnekového převodu jsou velmi velké převody do pomalé rychlosti realizovatelné s pouze jedním rychlostním stupněm.

Ozubení má profil boku K. Úhel záběru činí 15°. Sady šnekových kol jsou hotově vyvrtané.

U uvedených výstupních momentů T2 jde o přípustné výstupní momenty na šnekovém kole. Ty platí pro vstupní otáčky 2800 ot/min. šneku.

Sady šnekových kol jsou vhodné pro trvalý provoz při vysokých otáčkách a vysokých točivých momentech.

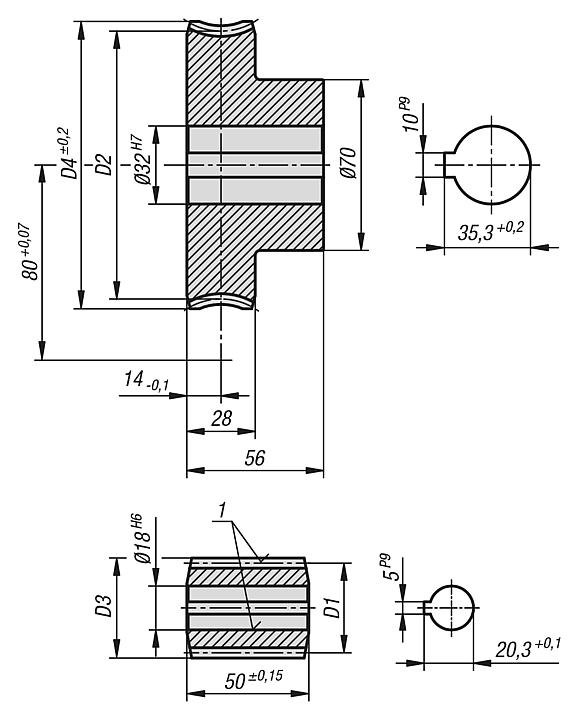

Odkaz na výkres:
1) broušeno
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 22500 Sady šnekových kol, pravochodých rozteč os 80 mm 743 kB
 Technický pokyn pro sady šnekových kol 301 kB

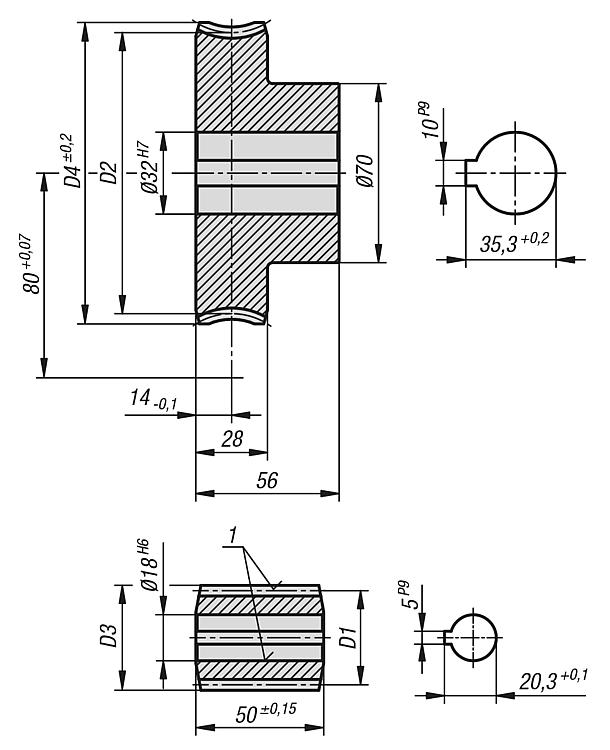

Výkresy

Sady šnekových kol, pravochodých rozteč os 80 mm

Výběr/filtr zboží

Objednací čísloObrázek

NázevPřevodový poměrÚhel stoupáníModulZ1D1D3Z2D2D4Hnací moment T2
(Nm)
minerální tuk
Hnací moment T2
(Nm)
minerální olej
Hnací moment T2
(Nm)
syntetický olej
CADPřís.CenaObjednat
22500-801006Šnek-23° 35444048---150180225 56,86 €
22500-802006Šnekové Kolo6,75:123° 354---27120132150180225 219,01 €
22500-801012Šnek-16° 362,543540---243290365 56,86 €
22500-802012Šnekové Kolo12:116° 362,5---48125132,5243290365 219,01 €
22500-801020Šnek-8° 583238,544,5---290348435 56,86 €
22500-802020Šnekové Kolo20:18° 583---40121,5130,5290348435 219,01 €
22500-801030Šnek-5° 44414048---348417522 56,86 €
22500-802030Šnekové Kolo30:15° 444---30120132,5348417522 219,01 €
22500-801050Šnek-4° 62,513540---248297372 56,86 €
22500-802050Šnekové Kolo50:14° 62,5---50125132,5248297372 219,01 €
22500-801080Šnek-2° 91,514043---213255320 56,86 €
22500-802080Šnekové Kolo80:12° 91,5---80120124,5213255320 219,01 €
