22500Sady šnekových kol, pravochodých rozteč os 63 mm |
zpět |
|
Popis zboží/obrázky produktu |
|
|

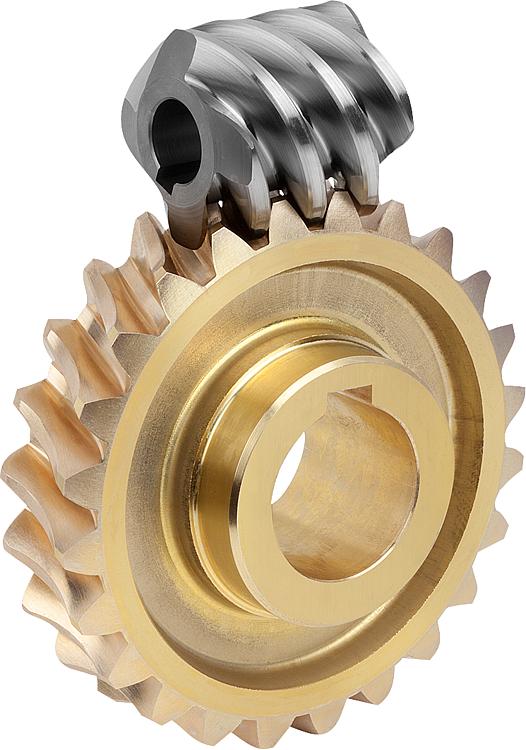

PopisMateriál:Šnek z oceli. Šnekové kolo CuZn37Mn3Al2PbSi-S40.Provedení: Šnek pravotočivý, vytvrzený HV 620 – 700, strany a vývrt broušené.Pokyny k objednání:Kola/šneky lze kombinovat do sad šnekových kol pouze se stejnou roztečí os a stejným převodovým poměrem.Upozornění:Sada šnekového kola se skládá ze šneku a šnekového kola. Vhodné pro vytvoření šnekových převodů s úhlem osy 90°. Pomocí šnekového převodu jsou velmi velké převody do pomalé rychlosti realizovatelné s pouze jedním rychlostním stupněm.
Ozubení má profil boku K. Úhel záběru činí 15°. Sady šnekových kol jsou hotově vyvrtané.
U uvedených výstupních momentů T2 jde o přípustné výstupní momenty na šnekovém kole. Ty platí pro vstupní otáčky 2800 ot/min. šneku.

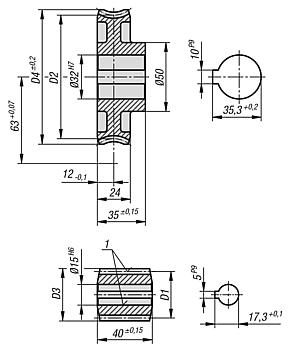

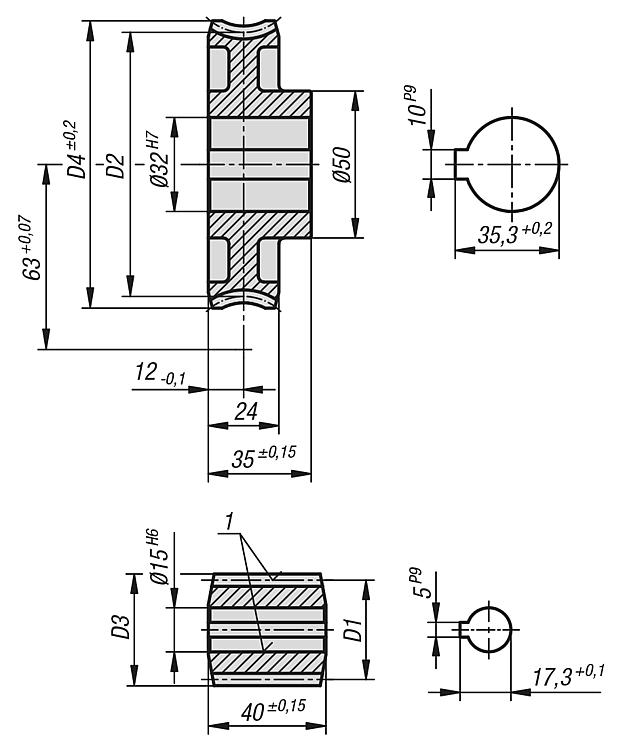

Sady šnekových kol jsou vhodné pro trvalý provoz při vysokých otáčkách a vysokých točivých momentech.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo | Obrázek | Název | Převodový poměr | Úhel stoupání | Modul | Z1 | D1 | D3 | Z2 | D2 | D4 | Hnací moment T2 (Nm) minerální tuk | Hnací moment T2 (Nm) minerální olej | Hnací moment T2 (Nm) syntetický olej | CAD | Přís. | Cena | Objednat |
---|
22500-531004 | | Šnek | - | 25° 51 | 3,5 | 4 | 32,1 | 39,1 | - | - | - | - | - | - | | | 57,42 € | | 22500-632006 | | Šnekové Kolo | 6:1 | 25° 51 | 3,5 | - | - | - | 24 | 93,9 | 104 | 89 | 107 | 134 | | | 99,62 € | | 22500-531008 | | Šnek | - | 13° 52 | 2,5 | 3 | 31,29 | 36,29 | - | - | - | - | - | - | | | 57,42 € | | 22500-632012 | | Šnekové Kolo | 12:1 | 13° 52 | 2,5 | - | - | - | 36 | 94,71 | 104 | 141 | 170 | 212 | | | 99,62 € | | 22500-631019 | | Šnek | - | 10° 8 | 2,5 | 2 | 28,4 | 33,4 | - | - | - | - | - | - | | | 57,42 € | | 22500-632019 | | Šnekové Kolo | 19:1 | 10° 8 | 2,5 | - | - | - | 38 | 97,6 | 104 | 133 | 159 | 199 | | | 99,62 € | | 22500-531019 | | Šnek | - | 6° 17 | 3,5 | 1 | 32 | 39 | - | - | - | - | - | - | | | 57,42 € | | 22500-632026 | | Šnekové Kolo | 26:1 | 6° 17 | 3,5 | - | - | - | 26 | 94 | 104 | 172 | 206 | 258 | | | 99,62 € | | 22500-631034 | | Šnek | - | 5° 9 | 2,75 | 1 | 30,6 | 36,1 | - | - | - | - | - | - | | | 57,42 € | | 22500-632034 | | Šnekové Kolo | 34:1 | 5° 9 | 2,75 | - | - | - | 34 | 95,4 | 104 | 148 | 178 | 222 | | | 99,62 € | | 22500-531035 | | Šnek | - | 3° 51 | 2 | 1 | 29,78 | 33,78 | - | - | - | - | - | - | | | 57,42 € | | 22500-632048 | | Šnekové Kolo | 48:1 | 3° 51 | 2 | - | - | - | 48 | 96,22 | 104 | 125 | 150 | 187 | | | 99,62 € | | 22500-531046 | | Šnek | - | 2° 47 | 1,5 | 1 | 30,85 | 33,85 | - | - | - | - | - | - | | | 57,42 € | | 22500-632063 | | Šnekové Kolo | 63:1 | 2° 47 | 1,5 | - | - | - | 63 | 95,15 | 101 | 111 | 133 | 166 | | | 99,62 € | | 22500-651075 | | Šnek | - | 1° 59 | 1,25 | 1 | 36,1 | 38,6 | - | - | - | - | - | - | | | 57,42 € | | 22500-632070 | | Šnekové Kolo | 70:1 | 1° 59 | 1,25 | - | - | - | 70 | 89,9 | 97 | 112 | 135 | 169 | | | 96,66 € | |
|
