21137Křížové stoly dlouhé s elektronickým ukazatelem polohy |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Kozlík ložiska a sáně z hliníkové slitiny, eloxované.
Vodicí sloupky nerezová ocel, broušená.
Vřeteno nerezová ocel, válcovaný závit.
Vedení kluzné ložisko, bezúdržbové.
Indikátor polohy z plastu.Provedení: Radiální vůle vedení je menší než 0,02 mm. Axiální vůle žádná. Vřeteno samosvorné, dodatečná možnost sevření.Upozornění:Díky vedení téměř bez vůle a vřetenu absolutně bez vůle není k přestavení zapotřebí žádné povolování a upínání vřetena.
Elektronický ukazatel polohy s přesností údajů 0,01 mm a velkým LCD displejem. Reset, nastavení kótovacího řetězce a offsetu lze provádět prostřednictvím klávesnice.
Životnost baterie je 2 roky. Výměna baterie je rychlá a jednoduchá.
Montážní polohu ukazatele polohy lze pomocí šroubu zafixovat ve 4 polohách.
Křížový stůl lze v příslušné konstrukční velikosti jednoduše kombinovat na stavebnicovém principu s polohovacími stoly, zvedacími stoly a s dalším příslušenstvím.Odkaz na výkres:Montážní poloha ukazatele polohy:
a) nahoře (standard)
b) vpravo
c) dole
d) vlevo StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

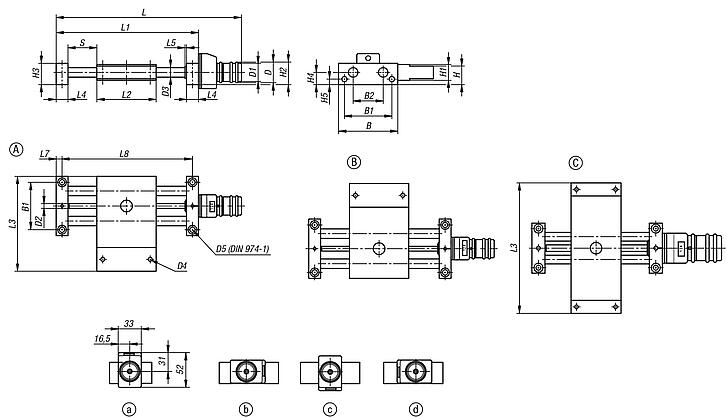

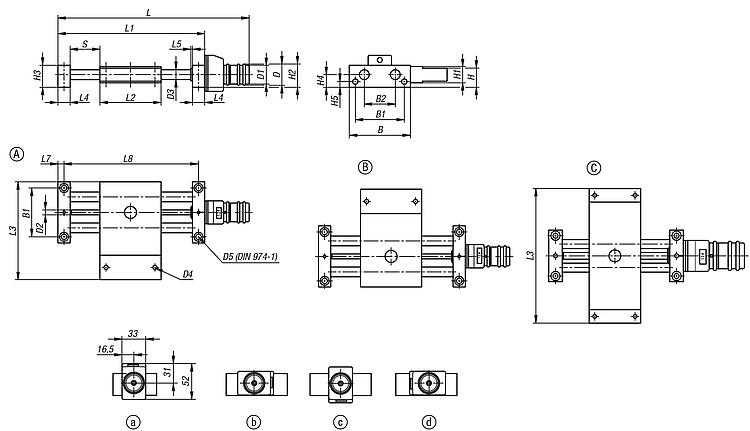

Výkresy (celkový přehled) |

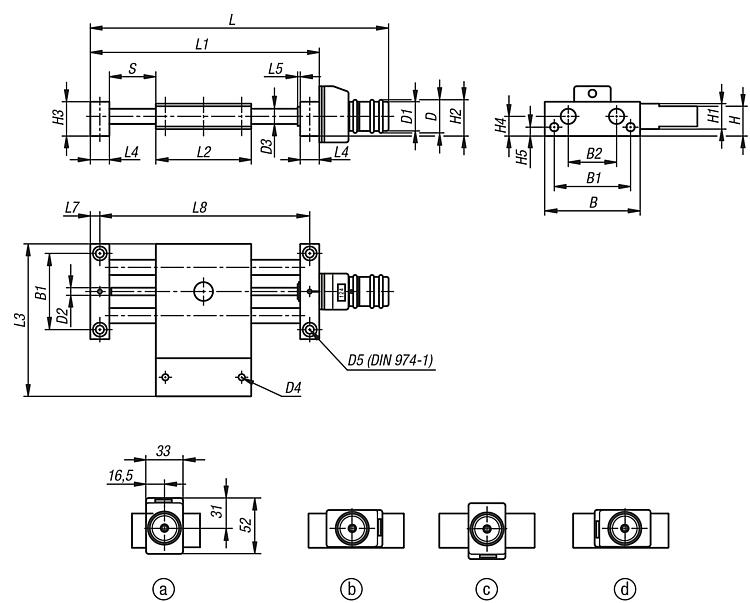

Křížové stoly dlouhé s elektronickým ukazatelem polohy, provedení A |
více informací |
| Objednací číslo | Provedení | B | B1 | B2 | D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | H5 | L | L1 | L2 | L3 | L4 | L5 | L7 | L8 | Zdvih
S | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Přís. | Cena | Objednat |
|---|
| 21137-108 | A | 46 | 36 | 21 | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 6 | 179 | 120 | 46 | 75 | 12 | 2 | 6 | 108 | 48 | 200 | 200 | 200 | 3,6 | 3,6 | 3,6 |  | | 630,90 € | | | 21137-112 | A | 75 | 60 | 38 | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 7 | 239 | 180 | 75 | 120 | 15 | 2 | 7,5 | 165 | 73 | 300 | 300 | 300 | 18 | 18 | 18 | | | 782,58 € | |
|

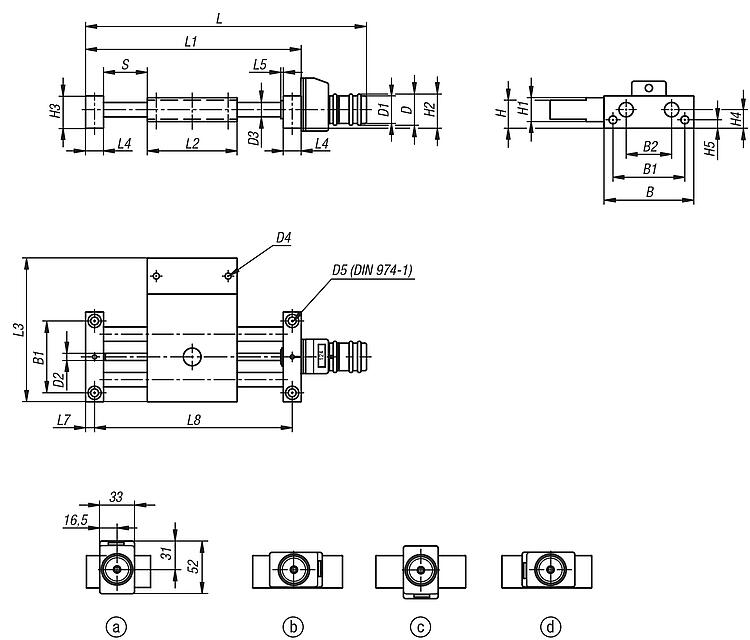

Křížové stoly dlouhé s elektronickým ukazatelem polohy, provedení B |
více informací |
| Objednací číslo | Provedení | B | B1 | B2 | D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | H5 | L | L1 | L2 | L3 | L4 | L5 | L7 | L8 | Zdvih
S | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Přís. | Cena | Objednat |
|---|
| 21137-208 | B | 46 | 36 | 21 | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 6 | 179 | 120 | 46 | 75 | 12 | 2 | 6 | 108 | 48 | 200 | 200 | 200 | 3,6 | 3,6 | 3,6 | | | 630,90 € | | | 21137-212 | B | 75 | 60 | 38 | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 7 | 239 | 180 | 75 | 120 | 15 | 2 | 7,5 | 165 | 73 | 300 | 300 | 300 | 18 | 18 | 18 | | | 782,58 € | |
|

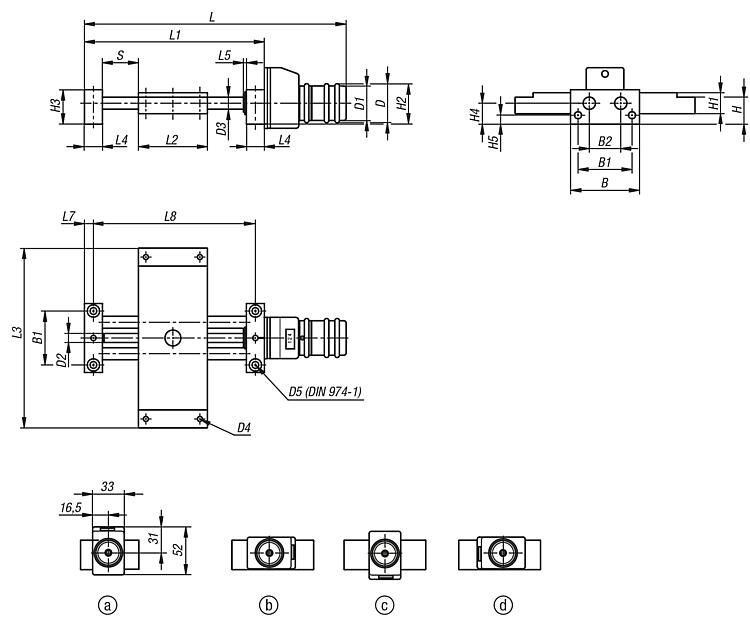

Křížové stoly dlouhé s elektronickým ukazatelem polohy, provedení C |
více informací |
| Objednací číslo | Provedení | B | B1 | B2 | D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | H5 | L | L1 | L2 | L3 | L4 | L5 | L7 | L8 | Zdvih
S | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Přís. | Cena | Objednat |
|---|
| 21137-308 | C | 46 | 36 | 21 | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 6 | 179 | 120 | 46 | 120 | 12 | 2 | 6 | 108 | 48 | 200 | 200 | 200 | 3,6 | 3,6 | 3,6 | | | 630,90 € | | | 21137-312 | C | 75 | 60 | 38 | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 7 | 239 | 180 | 75 | 180 | 15 | 2 | 7,5 | 165 | 73 | 300 | 300 | 300 | 18 | 18 | 18 | | | 782,58 € | |
|
|
