        Otočný úhelník

Popis zboží/obrázky produktu

PopisMateriál:Hliníková slitina.Provedení: frézováno a eloxováno.Upozornění:Vychylovací úhelník se montuje na polohovací kruhový stůl a rozšiřuje tak možnosti montáže.

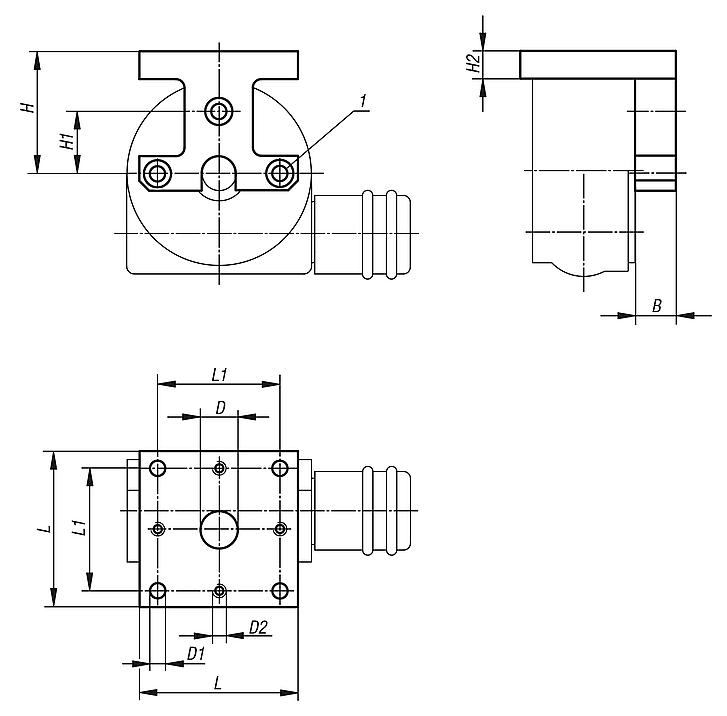

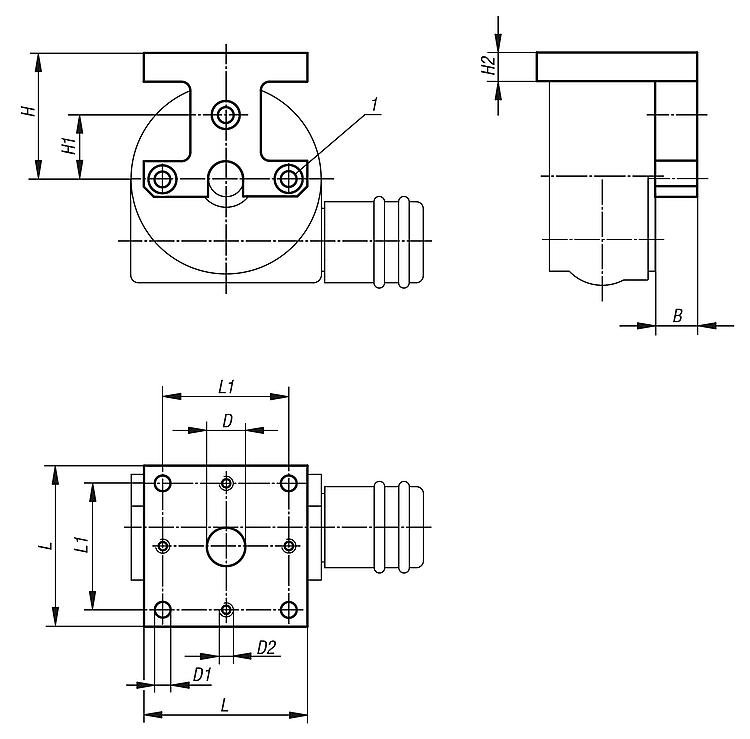

Hodí se k 21160 v příslušné konstrukční velikosti.Odkaz na výkres:

1) D3 pro šroub s válcovou hlavou ISO 4762

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21162 Otočný úhelník

198 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	B	D	D1	D2	D3	H	H1	H2	L	L1	Cena
21162-04	7	6	3,3	M3	M3	22	11	6	29	22	58,33 €
21162-08	12	11	4,5	M4	M4	36	18	8	46	36	66,24 €
21162-12	20	16	6,5	M6	M6	51	30	10	75	60	92,78 €
21162-25	25	40	11	M10	M10	98	65	20	150	130	201,26 €
