PopisMateriál:Základní těleso a otočný kotouč z hliníkové slitiny. Hřídel z nerezové oceli.Provedení: Základní těleso a otočný kotouč eloxováno.Upozornění:Uvolněním svěrací páky lze otočným kotoučem na základním tělese otáčet. Otočné o 360°. Otočný kotouč zaskakuje po každých 90° (21150-25 po každých 45°). Zaskakovací systém pozůstává z tlačného trnu s kuličkou, který lze snadno odstranit. K úhlovému nastavení slouží stupnice s přesností 2°. Otočný kotouč lze na stavebnicovém principu v příslušné konstrukční velikosti jednoduše kombinovat.Odkaz na výkres:

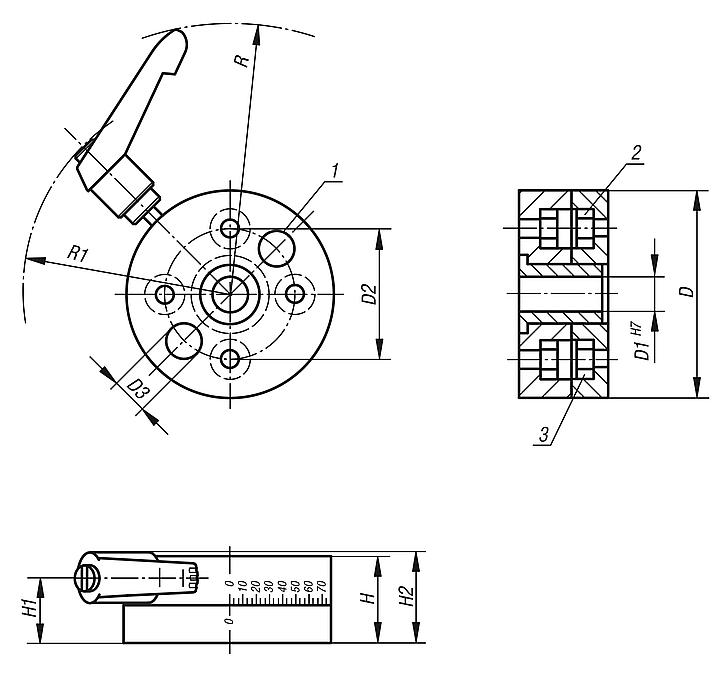

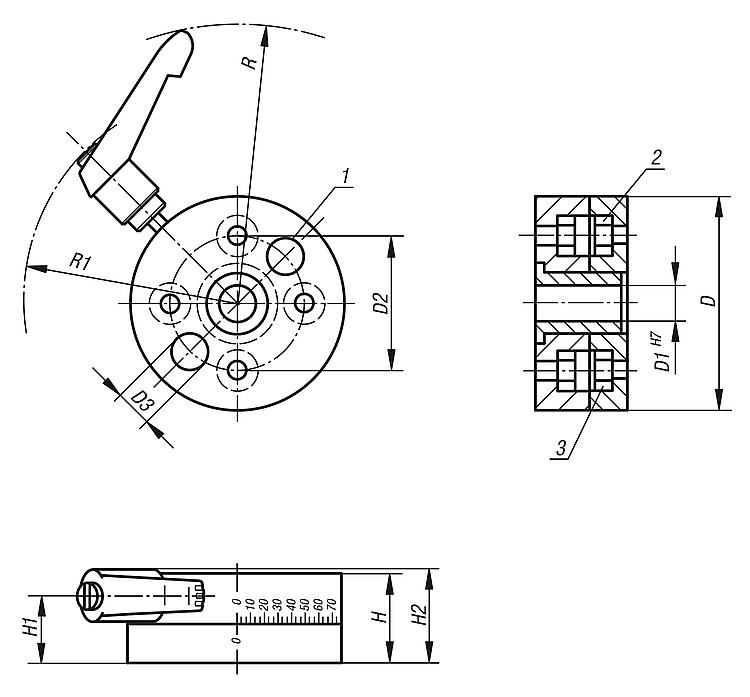

1) Montážní otvor k vytlačení matice 2) Šestihranná matice DIN 934 (8x) může být vytlačena M (D4) 3) Zapuštění podle DIN 974-1 (D4)
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
