21904Ukazatel polohy |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro polyamid 6.
Dutá hřídel z oceli.
Průzor z umělé hmoty.
Závitový kolík z oceli.Provedení: Pouzdro odolné proti nárazu.
Dutá hřídel brynýrovaná.
Závitový kolík černý.
Číselníková kola černá, číslice bílé.Upozornění:Ukazatele polohy umožňují jedním pohledem přímo odečítat nastavené hodnoty.
Kromě toho lze zobrazovanou hodnotu volit na otáčku vřetene (příslušné stoupání vřetena), přičemž je možné různé zobrazované hodnoty realizovat prostřednictvím převodového ústrojí.
Ukazatelé polohy se vyznačují svým velmi výrazným displejem a jemným odečtem. Mají výztuhu vůči točivému momentu, která se vkládá na protější straně do otvoru.

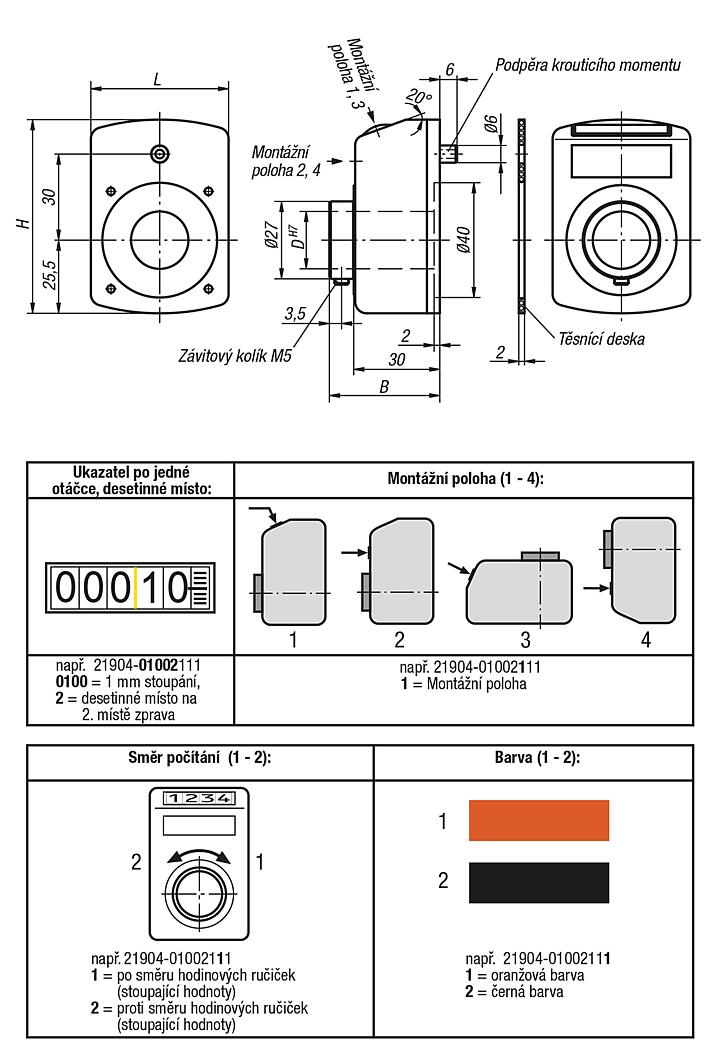

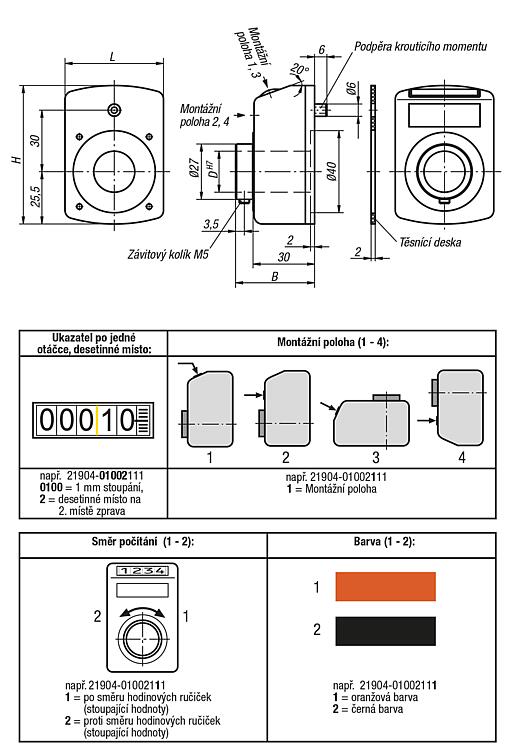

** U 1. hvězdičky uveďte montážní polohu a u 2. hvězdičky směr počítání. (viz příklad způsobu objednání "montážní poloha, směr počítání").Technické údaje:– Počítadlo je pěticiferné s přesnějšími odečty
– Výška číslic cca 7 mm
– Ø duté hřídele 20 H7 mm
– Teplotní odolnost až do 80 °C
– odolné vůči olejům a rozpouštědlům
– odolné vůči vniknutí prachuNa vyžádání:– Kryt počítadla z minerálního skla
– Hnací hřídel z nerezové oceli
– Axiální těsnění (prachotěsné)
– vodotěsné
– Ochrana proti vibracímPříslušenství:– redukční pouzdro 21940
– mezideska 21942
– montážní deska 21944Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
čistě oranžová RAL 2004 | Objednací číslo
černá | B | D | H | L | Stoupání | Ukazatel
po jedné
otáčce | Desetinná
čárka na
místě | max.
počet otáček
ot/min | Filtr |
|---|
| 21904-01002**1 | 21904-01002**2 | 38,5 | 20 | 67,5 | 48 | 1 | 000,10 | 2 | 500 |  | | 21904-01001**1 | 21904-01001**2 | 38,5 | 20 | 67,5 | 48 | 1 | 0001,0 | 1 | 500 | | | 21904-01501**1 | 21904-01501**2 | 38,5 | 20 | 67,5 | 48 | 1,5 | 0001,5 | 1 | 500 | | | 21904-02001**1 | 21904-02001**2 | 38,5 | 20 | 67,5 | 48 | 2 | 0002,0 | 1 | 500 | | | 21904-02501**1 | 21904-02501**2 | 38,5 | 20 | 67,5 | 48 | 2,5 | 0002,5 | 1 | 500 | | | 21904-03001**1 | 21904-03001**2 | 38,5 | 20 | 67,5 | 48 | 3 | 0003,0 | 1 | 500 | | | 21904-04001**1 | 21904-04001**2 | 38,5 | 20 | 67,5 | 48 | 4 | 0004,0 | 1 | 450 | | | 21904-05001**1 | 21904-05001**2 | 38,5 | 20 | 67,5 | 48 | 5 | 0005,0 | 1 | 300 | | | 21904-06001**1 | 21904-06001**2 | 38,5 | 20 | 67,5 | 48 | 6 | 0006,0 | 1 | 250 | | | 21904-10001**1 | 21904-10001**2 | 38,5 | 20 | 67,5 | 48 | 10 | 0010,0 | 1 | 150 | |
|
