21902Ukazatel polohy |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro polyamid 6.
Dutá hřídel z oceli.
Průzor z umělé hmoty.
Závitový kolík z oceli.Provedení: Pouzdro odolné proti nárazu.
Dutá hřídel brynýrovaná.
Závitový kolík černý.
Číselníková kola černá, číslice bílé.Upozornění:Ukazatele polohy umožňují jedním pohledem přímo odečítat nastavené hodnoty.
Kromě toho lze zobrazovanou hodnotu volit na otáčku vřetene (příslušné stoupání vřetena), přičemž je možné různé zobrazované hodnoty realizovat prostřednictvím převodového ústrojí.
Ukazatelé polohy se vyznačují svou malou konstrukcí s velmi výrazným displejem a jemným odečtem. Vhodné jsou zejména pro malé vzdálenosti vřetena a malý průměr hřídele a mají výztuhu vůči točivému momentu, která se vkládá na protější straně do otvoru.

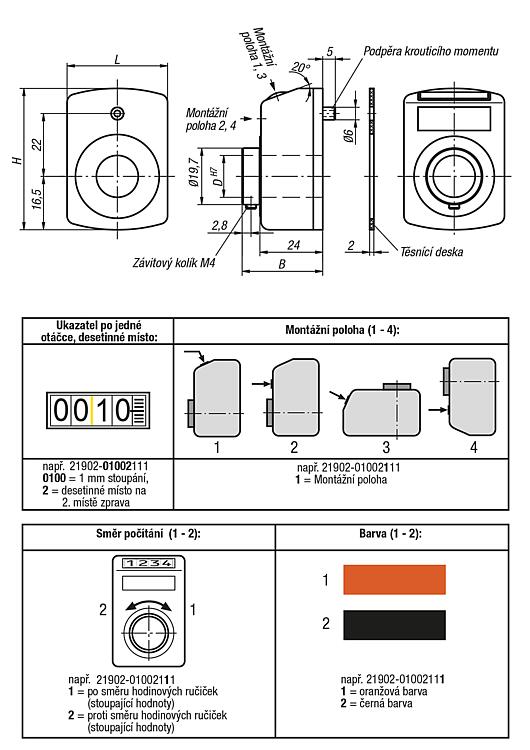

** U 1. hvězdičky uveďte montážní polohu a u 2. hvězdičky směr čítání. (viz příklad způsobu objednání "montážní poloha, směr počítání").Technické údaje:– Počítadlo je čtyřciferné s přesnějšími odečty
– Výška číslic cca 6 mm
– Ø duté hřídele 14 H7 mm
– Teplotní odolnost až do 80 °C
– odolné vůči olejům a rozpouštědlůmNa vyžádání:– Kryt počítadla z minerálního skla
– Axiální těsnění (prachotěsné)
– vodotěsné
– Ochrana proti vibracímPříslušenství:- Redukční pouzdra 21940
- Mezidesky 21942
- Montážní desky 21944
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
čistě oranžová RAL 2004 | Objednací číslo
černá | B | D | H | L | Stoupání | Ukazatel
po jedné
otáčce | Desetinná
čárka na
místě | max.
počet otáček
ot/min | Filtr |
|---|
| 21902-01002**1 | 21902-01002**2 | 31 | 14 | 47 | 33 | 1 | 00,10 | 2 | 500 |  | | 21902-01001**1 | 21902-01001**2 | 31 | 14 | 47 | 33 | 1 | 001,0 | 1 | 500 | | | 21902-01251**1 | 21902-01251**2 | 31 | 14 | 47 | 33 | 1,25 | 001,2/5 | 1 | 500 | | | 21902-01501**1 | 21902-01501**2 | 31 | 14 | 47 | 33 | 1,5 | 001,5 | 1 | 500 | | | 21902-02001**1 | 21902-02001**2 | 31 | 14 | 47 | 33 | 2 | 002,0 | 1 | 500 | | | 21902-02501**1 | 21902-02501**2 | 31 | 14 | 47 | 33 | 2,5 | 002,5 | 1 | 500 | | | 21902-03001**1 | 21902-03001**2 | 31 | 14 | 47 | 33 | 3 | 003,0 | 1 | 500 | | | 21902-04001**1 | 21902-04001**2 | 31 | 14 | 47 | 33 | 4 | 004,0 | 1 | 375 | | | 21902-05001**1 | 21902-05001**2 | 31 | 14 | 47 | 33 | 5 | 005,0 | 1 | 300 | | | 21902-06001**1 | 21902-06001**2 | 31 | 14 | 47 | 33 | 6 | 006,0 | 1 | 250 | | | 21902-08001**1 | 21902-08001**2 | 31 | 14 | 47 | 33 | 8 | 008,0 | 1 | 180 | | | 21902-10001**1 | 21902-10001**2 | 31 | 14 | 47 | 33 | 10 | 010,0 | 1 | 150 | |
|
