Popis zboží/obrázky produktu |
|
|

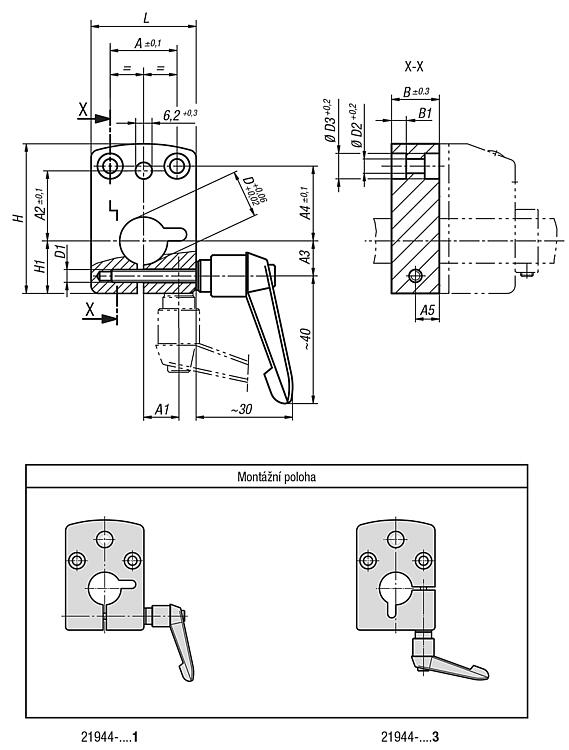

PopisPopis výrobku:Montážní desky tvoří v kombinaci s ukazateli polohy kompaktní jednotku. Zaručují spolehlivé sevření vřetena bez dodatečné konstrukční práce.Materiál:Montážní poloha 1, těleso z tlakového zinkového odlitku.
Montážní poloha 3, těleso z hliníku.
Svěrací páka z plastu.Provedení: Montážní poloha 1, těleso lakované.
Montážní poloha 3, těleso eloxované.
Svěrací páky tmavošedé.
Upozornění:Jednoduchá instalace montážní desky umožňuje i dodatečnou montáž na již existujících zařízeních. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
Montážní
poloha 1 | Objednací číslo
Montážní
poloha 3 | A | A1 | A2 | A3 | A4 | A5 | B | B1 | D | D1
| D2 | D3 | H | H1 | L | Určeno pro
ukazatele
polohy | Filtr |
|---|
| 21944-04081 | 21944-04083 | 21 | -/11 | 22 | 11/- | 23,5 | 7,5 | 15 | 4,6 | 8 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | - |  | | 21944-04101 | 21944-04103 | 21 | -/11 | 22 | 11/- | 23,5 | 7,5 | 15 | 4,6 | 10 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | - | | | 21944-04121 | 21944-04123 | 21 | -/11 | 22 | 11/- | 23,5 | 7,5 | 15 | 4,6 | 12 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | - | | | 21944-04141 | 21944-04143 | 21 | -/11 | 22 | 11/- | 23,5 | 7,5 | 15 | 4,6 | 14 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | - | | | 21944-09121 | 21944-09123 | 34 | -/17 | 30 | 17/- | 17 | 10 | 20 | 5,5 | 12 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | - | | | 21944-09141 | 21944-09143 | 34 | -/17 | 30 | 17/- | 17 | 10 | 20 | 5,5 | 14 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | - | | | 21944-09161 | 21944-09163 | 34 | -/17 | 30 | 17/- | 17 | 10 | 20 | 5,5 | 16 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | - | | | 21944-09201 | 21944-09203 | 34 | -/17 | 30 | 17/- | 17 | 10 | 20 | 5,5 | 20 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | - | |
|
