21577Traverzy, pohyblivé |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Hliník.Provedení: Bez povrchové úpravy.Upozornění:Traverza se dvěma úložnými otvory pro snadné a bezpečné sevření a upevnění vodicích hřídelů. K montáži prefabrikovaných stolových jednotek s našimi lineárními tělesy Quadro 21550 nebo 21555.
Toto provedení umožňuje při pevně namontované ložiskové jednotce pojezd hřídelů s traverzami.Příslušenství:Přesné vodicí hřídele 21595.

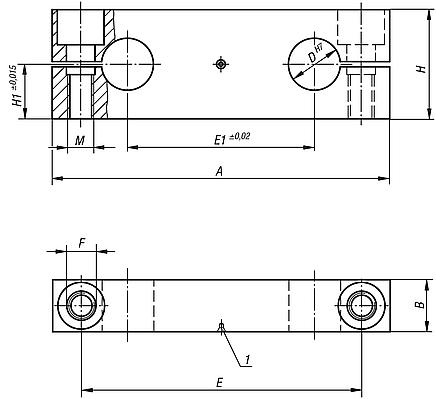

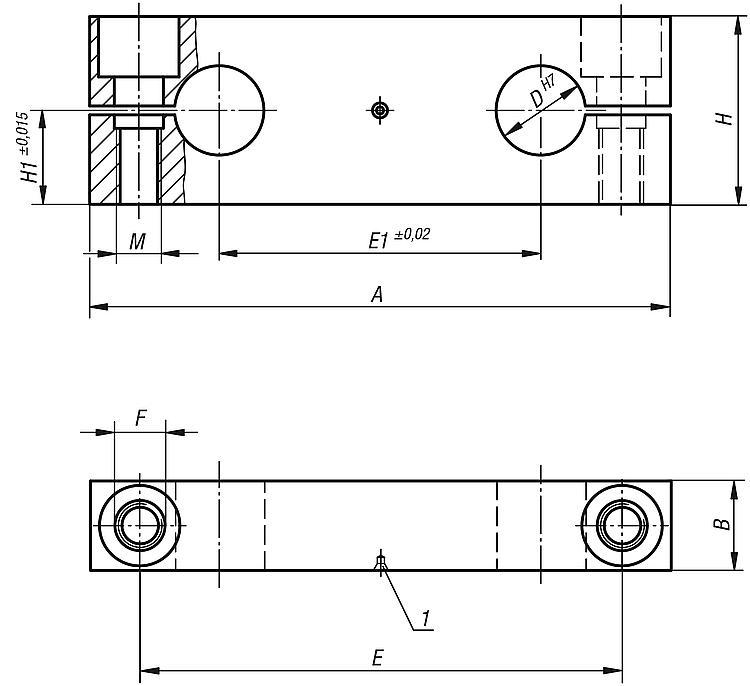

Upevňovací šrouby 07160 nebo 07161.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | A | B | D
| E | E1 | F
průchozí otvor pro šroub
s válcovou hlavou ISO 4762 | H | H1 | M | CAD | Přís. | Cena | Objednat |
|---|
| 21577-08 | 65 | 12 | 8 | 32 | 52 | 6,6 | 22 | 11 | M5 |  | | 48,83 € | | | 21577-12 | 85 | 14 | 12 | 70 | 42 | 6,6 | 28 | 14 | M6 | |  | 55,21 € | | | 21577-16 | 100 | 18 | 16 | 82 | 54 | 9 | 32 | 16 | M8 | | | 63,58 € | | | 21577-20 | 130 | 20 | 20 | 108 | 72 | 11 | 42 | 21 | M10 | | | 71,68 € | | | 21577-25 | 160 | 25 | 25 | 132 | 88 | 13,5 | 52 | 26 | M12 | | | 95,39 € | | | 21577-30 | 180 | 25 | 30 | 150 | 96 | 13,5 | 58 | 29 | M12 | | | 115,18 € | | | 21577-40 | 230 | 30 | 40 | 190 | 122 | 17,5 | 72 | 36 | M16 | | | 121,33 € | | | 21577-50 | 280 | 30 | 50 | 240 | 152 | 17,5 | 88 | 44 | M16 | | | 142,89 € | |
|
