21535Lineární tělesa jednotlivá, otevřená |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro z hliníku.Provedení: Pouzdro lesklé.Upozornění:Tato lineární tělesa připravená k montáži se skládají z protlačovaného hliníkového tělesa, namontovaných lineárních kuličkových ložisek s kompenzací úhlové chyby 21510 a z oboustranného těsnění. Upevnění ložiska v tělese pomocí šroubu s válcovou hlavou.
Doporučená tolerance hřídele: h6.
Nosnosti podle specifikace lineárního kuličkového ložiska.Na vyžádání:Lineární tělesa lze vybavit všemi lineárními kuličkovými ložisky uvedenými v tomto katalogu.Příslušenství:Předsazená těsnění 21560.
Přesné vodicí hřídele 21590 nebo 21595.
Upevňovací šrouby 07160 nebo 07161.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

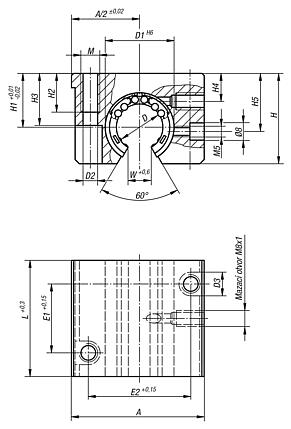

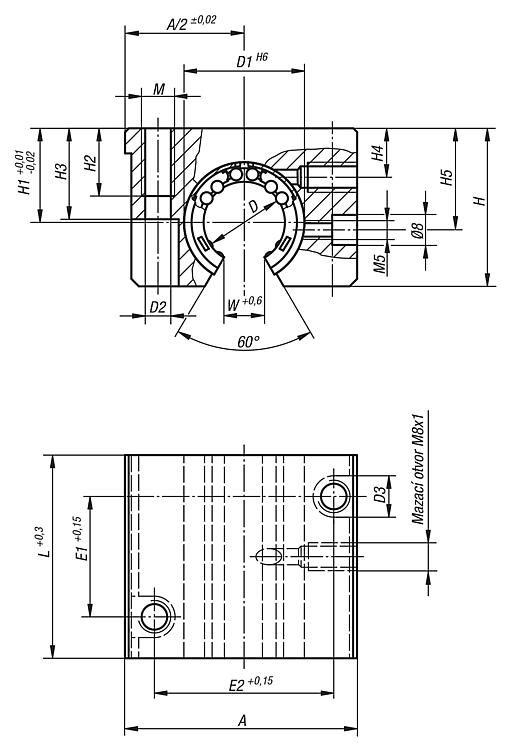

| Objednací číslo | A | D
| D1 | D2 | D3 | E1 | E2 | H | H1 | H2 | H3 | H4 | H5 | L | M | W | CAD | Přís. | Cena | Objednat |
|---|
| 21535-121012 | 43 | 12 | 22 | 4,2 | 8 | 23 | 32 | 28 | 18 | 11 | 23,5 | 8 | 16,65 | 39 | M5 | 7 |  |  | 73,52 € | | | 21535-161012 | 53 | 16 | 26 | 5,2 | 10 | 26 | 40 | 35 | 22 | 13 | 30 | 12 | 22 | 43 | M6 | 9,4 | | | 78,44 € | | | 21535-201012 | 60 | 20 | 32 | 6,8 | 11 | 32 | 45 | 42 | 25 | 18 | 34 | 13 | 25 | 54 | M8 | 10,2 | | | 90,55 € | | | 21535-251012 | 78 | 25 | 40 | 8,6 | 15 | 40 | 60 | 51 | 30 | 22 | 40 | 15 | 31,5 | 67 | M10 | 12,5 | | | 113,33 € | | | 21535-301012 | 87 | 30 | 47 | 8,6 | 15 | 45 | 68 | 60 | 35 | 22 | 48 | 16 | 33 | 79 | M10 | 13,9 | | | 131,22 € | | | 21535-401012 | 108 | 40 | 62 | 10,3 | 18 | 58 | 86 | 77 | 45 | 26 | 60 | 20 | 43,5 | 91 | M12 | 18 | | | 187,42 € | | | 21535-501012 | 132 | 50 | 75 | 14,25 | 20 | 50 | 108 | 88 | 50 | 34 | 49 | 20 | 47,5 | 113 | M16 | 33 | | | 270,53 € | |
|
