21540-10Lineární tělesa z hliníku tandemová kompaktní, uzavřená |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro z hliníku.Provedení: Bez povrchové úpravy.Upozornění:Tato lineární tělesa kompaktní konstrukce připravená k montáži se skládají z protlačovaného hliníkového pouzdra, dvou namontovaných lineárních kuličkových ložisek 21511-01 a z oboustranného těsnění.
Doporučená tolerance hřídele: h6.
Nosnosti podle specifikace lineárního kuličkového ložiska (x2).
S mazacím otvorem M8x1.Příslušenství:Přesné vodicí hřídele 21595.
Upevňovací šrouby 07160.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

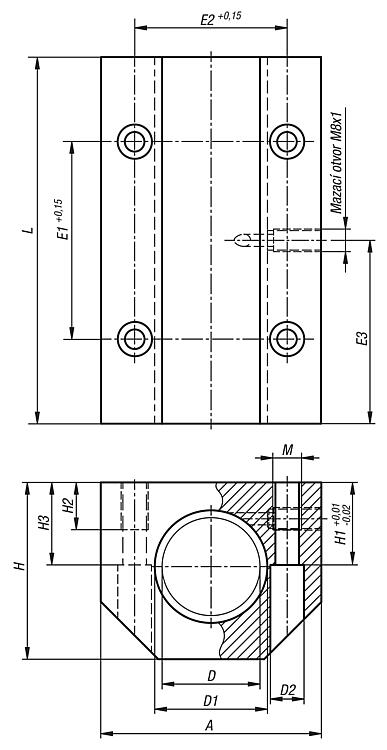

| Objednací číslo | A
| D | D1 | D2 | E1 | E2 | E3 | H | H1 | H2 | H3 | L | M | CAD | Přís. | Cena | Objednat |
|---|
| 21540-10-121102 | 40 | 12 | 19 | 4,3 | 35 | 29 | 30 | 33 | 17 | 11 | 16 | 60 | M5 |  | | 54,51 € | | | 21540-10-161102 | 45 | 16 | 24 | 4,3 | 40 | 34 | 32,5 | 38 | 19 | 11 | 18 | 65 | M5 | | | 68,82 € | | | 21540-10-201102 | 53 | 20 | 28 | 5,3 | 45 | 40 | 32,5 | 45 | 23 | 13 | 22 | 65 | M6 | | | 72,96 € | | | 21540-10-251102 | 62 | 25 | 35 | 6,6 | 55 | 48 | 42,5 | 54 | 27 | 18 | 26 | 85 | M8 | | | 83,15 € | | | 21540-10-301102 | 67 | 30 | 40 | 6,6 | 70 | 53 | 52,5 | 60 | 30 | 18 | 29 | 105 | M8 | | | 113,32 € | | | 21540-10-401102 | 87 | 40 | 52 | 8,4 | 85 | 69 | 62,5 | 76 | 39 | 22 | 38 | 125 | M10 | | | 150,24 € | | | 21540-10-501102 | 103 | 50 | 62 | 10,5 | 100 | 82 | 72,5 | 92 | 47 | 26 | 46 | 145 | M12 | | | 219,77 € | |
|
