21565Hřídelové podpěry |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Hliník.Provedení: Bez povrchové úpravy.Upozornění:Tyto podpěry jsou zapotřebí k podepření hřídelů v kombinaci s lineárními kuličkovými ložisky otevřené konstrukce.
Průběžně podpírané hřídele umožňují zvlášť tuhá uložení, v mnoha případech však stačí podepření v několika úsecích.
Standardní délka našich podpěr činí 600 mm. Tyto podpěry lze zkrátit nebo složit do libovolné délky.Příslušenství:Hřídele pro přesná vedení s upevňovacími otvory 21590.
Upevňovací šrouby 07160.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

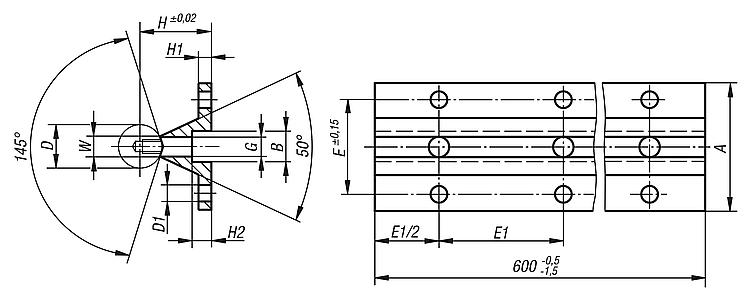

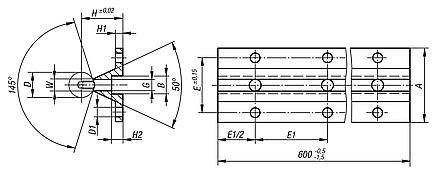

| Objednací číslo | Velikost | A | B | D
| D1 | E | E1 | G
Průchozí otvor pro šroub
s válcovou hlavou DIN 912 | H | H1 | H2 | W | CAD | Přís. | Cena | Objednat |
|---|
| 21565-12375X0600 | 12 | 40 | 8 | 12 | 4,5 | 29 | 75 | M4x16 | 22 | 5 | 5 | 5,8 |  |  | 72,11 € | | | 21565-16500X0600 | 16 | 45 | 9,5 | 16 | 5,5 | 33 | 100 | M5x20 | 26 | 5 | 6 | 7 | | | 74,72 € | | | 21565-20500X0600 | 20 | 52 | 11 | 20 | 6,6 | 37 | 100 | M6x25 | 32 | 6 | 6,5 | 8,3 | | | 84,21 € | | | 21565-25600X0600 | 25 | 57 | 14 | 25 | 6,6 | 42 | 120 | M8x25 | 36 | 6 | 8,5 | 10,8 | | | 89,69 € | | | 21565-30750X0600 | 30 | 69 | 17 | 30 | 9 | 51 | 150 | M10x30 | 42 | 7 | 10,5 | 11 | | | 94,32 € | | | 21565-40100X0600 | 40 | 73 | 17 | 40 | 9 | 55 | 200 | M10x30 | 50 | 8 | 10,5 | 15 | | | 92,00 € | | | 21565-50100X0600 | 50 | 84 | 19 | 50 | 11 | 63 | 200 | M12x30 | 60 | 9 | 12,5 | 19 | | | 113,69 € | |
|
