        Lišty válečkového vedení

Popis zboží/obrázky produktu

PopisMateriál:Ocel na valivá ložiska.Provedení: pozinkováno.
Válečkové dráhy indukčně kaleny a broušeny.Pokyny k objednání:Upevňovací šrouby jsou součástí dodávky.Upozornění:Kompaktní vodicí kolejnice profilu C s uvnitř umístěnými kalenými válečkovými drahami. Systém pracuje i při vyšších zátěžích velmi tiše.

Jelikož šroub v otvoru má vůli, lze kolejničku při montáži vyrovnat.

Pro dosažení požadovaných vlastností chodu musí být mezi válečkovou drahou a válečkem vždy jemná vrstvička maziva, která zároveň chrání válečkové dráhy proti korozi.Na vyžádání:Délky až max. 4080 mm.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21322 Lišty válečkového vedení

220 kB

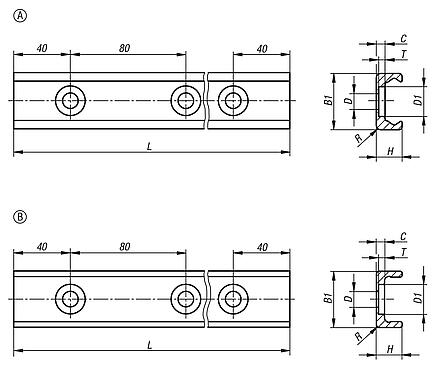

Výkresy (celkový přehled)

Lišty válečkového vedení provedení A pro pevné ložisko

více informací

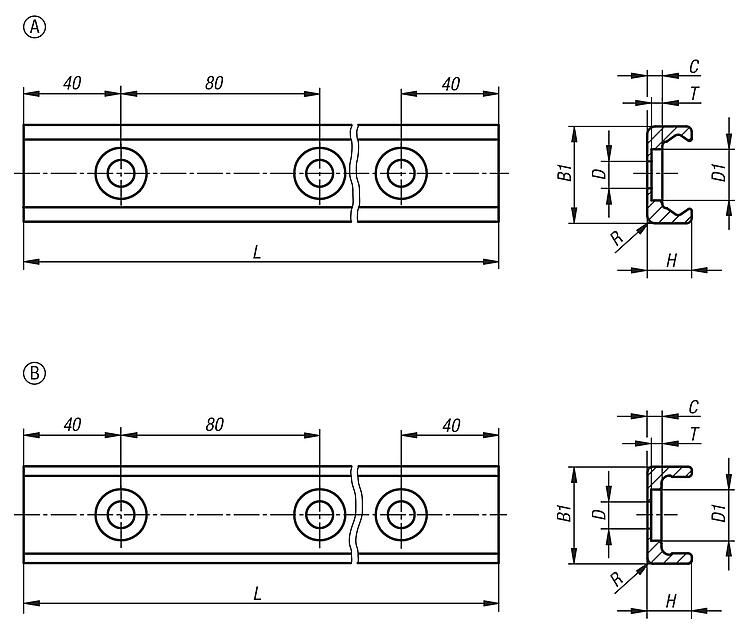

Výkresy

Lišty válečkového vedení provedení A pro pevné ložisko

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	Velikost	B1	C	D pro šroub	D1	H	L	R	T	Cena
21322-118X0240	A	pevné ložisko	18	18	2,8	M4	9,5	8,25	240	1,5	2	34,36 €
21322-118X0400	A	pevné ložisko	18	18	2,8	M4	9,5	8,25	400	1,5	2	57,25 €
21322-118X0560	A	pevné ložisko	18	18	2,8	M4	9,5	8,25	560	1,5	2	80,14 €
21322-118X0800	A	pevné ložisko	18	18	2,8	M4	9,5	8,25	800	1,5	2	114,49 €
21322-118X1040	A	pevné ložisko	18	18	2,8	M4	9,5	8,25	1040	1,5	2	148,64 €
21322-118X1200	A	pevné ložisko	18	18	2,8	M4	9,5	8,25	1200	1,5	2	171,53 €
21322-128X0400	A	pevné ložisko	28	28	3	M5	11	12,25	400	1	2	65,25 €
21322-128X0560	A	pevné ložisko	28	28	3	M5	11	12,25	560	1	2	91,20 €
21322-128X0800	A	pevné ložisko	28	28	3	M5	11	12,25	800	1	2	130,50 €
21322-128X1040	A	pevné ložisko	28	28	3	M5	11	12,25	1040	1	2	169,64 €
21322-128X1200	A	pevné ložisko	28	28	3	M5	11	12,25	1200	1	2	195,55 €
21322-128X1440	A	pevné ložisko	28	28	3	M5	11	12,25	1440	1	2	247,48 €
21322-135X0400	A	pevné ložisko	35	35	3,5	M6	14,5	16	400	2	2,7	81,95 €
21322-135X0560	A	pevné ložisko	35	35	3,5	M6	14,5	16	560	2	2,7	114,70 €
21322-135X0800	A	pevné ložisko	35	35	3,5	M6	14,5	16	800	2	2,7	163,70 €
21322-135X1040	A	pevné ložisko	35	35	3,5	M6	14,5	16	1040	2	2,7	212,92 €
21322-135X1200	A	pevné ložisko	35	35	3,5	M6	14,5	16	1200	2	2,7	245,65 €
21322-135X1440	A	pevné ložisko	35	35	3,5	M6	14,5	16	1440	2	2,7	294,48 €
21322-143X0400	A	pevné ložisko	43	43	4,5	M8	18	21	400	2,5	3,1	89,96 €
21322-143X0560	A	pevné ložisko	43	43	4,5	M8	18	21	560	2,5	3,1	126,17 €
21322-143X0800	A	pevné ložisko	43	43	4,5	M8	18	21	800	2,5	3,1	179,96 €
21322-143X1040	A	pevné ložisko	43	43	4,5	M8	18	21	1040	2,5	3,1	233,91 €
21322-143X1200	A	pevné ložisko	43	43	4,5	M8	18	21	1200	2,5	3,1	270,11 €
21322-143X1520	A	pevné ložisko	43	43	4,5	M8	18	21	1520	2,5	3,1	360,56 €
21322-143X2000	A	pevné ložisko	43	43	4,5	M8	18	21	2000	2,5	3,1	474,24 €

Lišty válečkového vedení provedení B pro volné ložisko

více informací

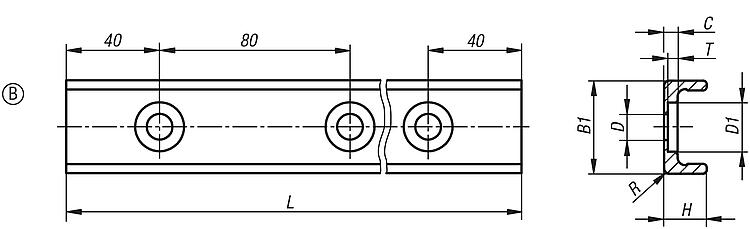

Výkresy

Lišty válečkového vedení provedení B pro volné ložisko

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	Velikost	B1	C	D pro šroub	D1	H	L	R	T	Cena
21322-218X0240	B	volné ložisko	18	18	2,6	M4	9,5	8,25	240	1	1,9	34,36 €
21322-218X0400	B	volné ložisko	18	18	2,6	M4	9,5	8,25	400	1	1,9	57,25 €
21322-218X0560	B	volné ložisko	18	18	2,6	M4	9,5	8,25	560	1	1,9	80,14 €
21322-218X0800	B	volné ložisko	18	18	2,6	M4	9,5	8,25	800	1	1,9	114,49 €
21322-218X1040	B	volné ložisko	18	18	2,6	M4	9,5	8,25	1040	1	1,9	148,64 €
21322-218X1200	B	volné ložisko	18	18	2,6	M4	9,5	8,25	1200	1	1,9	171,53 €
21322-228X0400	B	volné ložisko	28	28	3	M5	11	12	400	1	2	65,25 €
21322-228X0560	B	volné ložisko	28	28	3	M5	11	12	560	1	2	91,20 €
21322-228X0800	B	volné ložisko	28	28	3	M5	11	12	800	1	2	130,50 €
21322-228X1040	B	volné ložisko	28	28	3	M5	11	12	1040	1	2	169,64 €
21322-228X1200	B	volné ložisko	28	28	3	M5	11	12	1200	1	2	195,55 €
21322-228X1440	B	volné ložisko	28	28	3	M5	11	12	1440	1	2	247,48 €
21322-235X0400	B	volné ložisko	35	35	3,5	M6	14,5	16	400	1	2,7	81,95 €
21322-235X0560	B	volné ložisko	35	35	3,5	M6	14,5	16	560	1	2,7	114,70 €
21322-235X0800	B	volné ložisko	35	35	3,5	M6	14,5	16	800	1	2,7	163,70 €
21322-235X1040	B	volné ložisko	35	35	3,5	M6	14,5	16	1040	1	2,7	212,92 €
21322-235X1200	B	volné ložisko	35	35	3,5	M6	14,5	16	1200	1	2,7	245,65 €
21322-235X1440	B	volné ložisko	35	35	3,5	M6	14,5	16	1440	1	2,7	294,48 €
21322-243X0400	B	volné ložisko	43	43	4,5	M8	18	21	400	1	3,1	89,96 €
21322-243X0560	B	volné ložisko	43	43	4,5	M8	18	21	560	1	3,1	126,17 €
21322-243X0800	B	volné ložisko	43	43	4,5	M8	18	21	800	1	3,1	179,96 €
21322-243X1040	B	volné ložisko	43	43	4,5	M8	18	21	1040	1	3,1	233,91 €
21322-243X1200	B	volné ložisko	43	43	4,5	M8	18	21	1200	1	3,1	270,11 €
21322-243X1520	B	volné ložisko	43	43	4,5	M8	18	21	1520	1	3,1	360,56 €
21322-243X2000	B	volné ložisko	43	43	4,5	M8	18	21	2000	1	3,1	474,24 €
