21322Vozíky s válečkovým vedením ocel |
zpět |
|
|
PopisMateriál:Těleso jezdce z oceli. Stírač modifikovaný polyamid. Válečky z oceli 1.3505.Provedení: Těleso jezdce pozinkováno.Upozornění:Vozík s válečkovým vedením s válečkovými ložisky namazanými na celou dobu životnosti a polyamidové stírače chránící válečkové dráhy před znečištěním. Snadným přestavením prostředního excentrického válečku se ve vozíku odstraní vůle nebo se nastaví s požadovaným předpětím ve vedení. Vysoké pojezdové rychlosti do 7 m/s a extrémně tichý chod (rychlejší a méně hlučné než systémy s oběhem kuliček).
Teplota použití -30 °C až +120 °C.Na vyžádání:Vozík s válečkovým vedením se 4 nebo 5 válečky.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

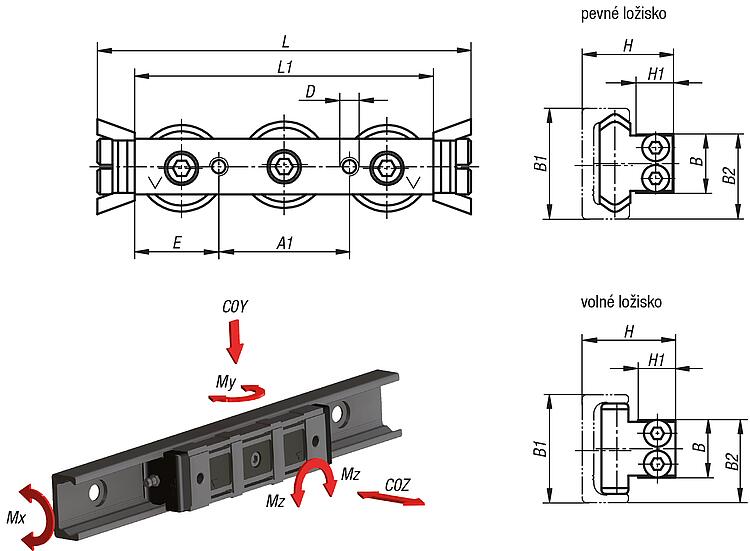

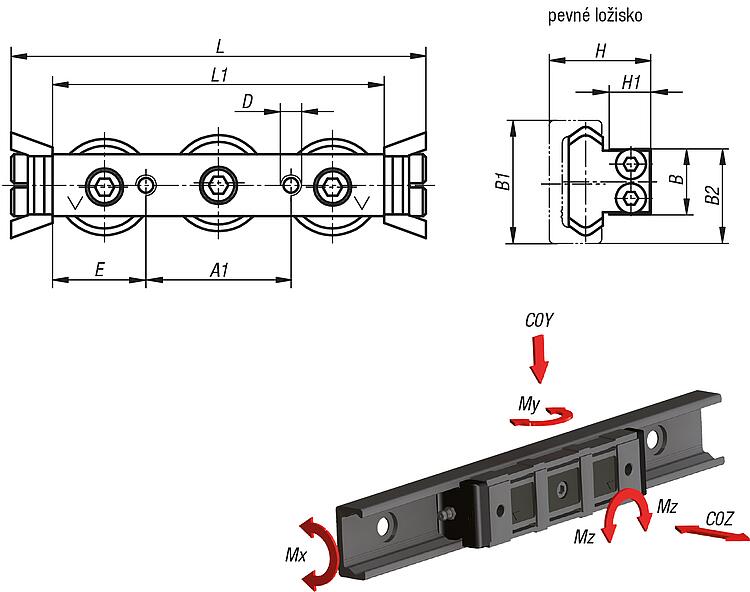

Výkresy (celkový přehled) |
Objednací číslo | Velikost | A1 | B | B1 | B2 | D | E | H | H1 | L | L1 | C dynamicky N | C0Y N | C0Z N | Mx Nm | My Nm | Mz Nm | CAD | Přís. | Cena | Objednat |
---|
21322-1118060 | 18 | 20 | 9,5 | 18 | 14 | M5 | 20 | 15 | 5,7 | 76 | 60 | 1530 | 820 | 260 | 1,5 | 4,7 | 8,2 | | | 113,07 € | | 21322-1128080 | 28 | 35 | 14,9 | 28 | 21,7 | M5 | 22,5 | 23,9 | 9,7 | 100 | 80 | 4260 | 2170 | 640 | 6,2 | 16 | 27,2 | | | 129,49 € | | 21322-1135100 | 35 | 45 | 19,9 | 35 | 27,85 | M6 | 27,5 | 30,2 | 11,9 | 120 | 100 | 8040 | 3510 | 1060 | 12,9 | 33,7 | 61,5 | | | 157,55 € | | 21322-1143120 | 43 | 55 | 24,9 | 43 | 34,3 | M8 | 32,5 | 37 | 14,5 | 140 | 120 | 12280 | 5500 | 1570 | 23,6 | 60 | 104,5 | | | 169,06 € | |
|
Objednací číslo | Velikost | A1 | B | B1 | B2 | D | E | H min.
| H max.
| H1 | L | L1 | C dynamicky N | C0Y N | Mz Nm | CAD | Přís. | Cena | Objednat |
---|
21322-1218060 | 18 | 20 | 9,5 | 18 | 14 | M5 | 20 | 14,7 | 16,1 | 5,7 | 76 | 60 | 1530 | 820 | 8,2 | | | 113,07 € | | 21322-1228080 | 28 | 35 | 14,9 | 28 | 21,7 | M5 | 22,5 | 23,3 | 25,2 | 9,7 | 100 | 80 | 4260 | 2170 | 27,2 | | | 129,49 € | | 21322-1235100 | 35 | 45 | 19,9 | 35 | 27,85 | M6 | 27,5 | 28,9 | 32,9 | 11,9 | 120 | 100 | 8040 | 3510 | 61,5 | | | 157,55 € | | 21322-1243120 | 43 | 55 | 24,9 | 43 | 34,3 | M8 | 32,5 | 35,6 | 39,5 | 14,5 | 140 | 120 | 12280 | 5500 | 104,5 | | | 169,06 € | |
|
|
