Šrouby s okem DIN 444 provedení B

zpět

Produkty
- Přehled výrobků
  - Pružný systém normalizovaných dílů
    - Spojovací prvky Kuličkové tlačné šrouby a opěrné destičky Závitové kolíky a tlačné prvky Momentové šrouby a závitové vložky Šrouby s kroužkem Vázací třmeny Nosné čepy
      - Spojovací prvky
        Šrouby s okem DIN 444 provedení B

Popis zboží/obrázky produktu

PopisMateriál:Ocel nebo nerezová ocel A2.Provedení: Ocel třídy pevnosti 8.8, brynýrovaná.
Nerezová ocel A2-70, bez povrchové úpravy.Upozornění:Vhodný osový čep viz 04250.Odkaz na výkres:

U = max. 2 P (neúplný závit)
X1 = podle DIN 76 díl 1

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 07180 Šrouby s okem DIN 444 provedení B

173 kB

Třídy pevnosti

127 kB

Přehled norem spojovacích prvků

691 kB

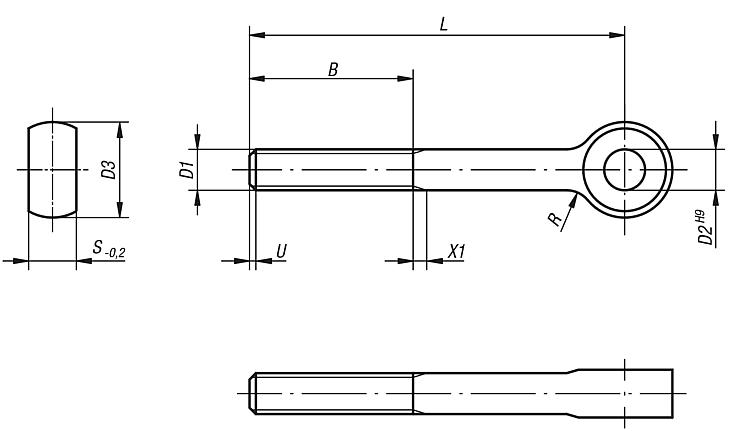

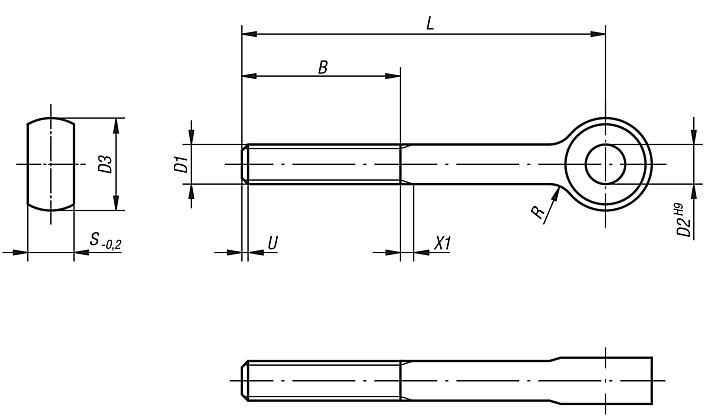

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo ocel brynýrováno	Objednací číslo nerezová ocel A2 bez povrchové úpravy	B	D1	D2	D3	L	R	S
07180-0550	07180-10550	16	M5	5	12	50	2,5	6
07180-0575	-	16	M5	5	12	75	2,5	6
07180-0650	07180-10650	18	M6	6	14	50	4	7
07180-0675	07180-10675	18	M6	6	14	75	4	7
07180-0850	07180-10850	22	M8	8	18	50	4	9
07180-0875	07180-10875	22	M8	8	18	75	4	9
07180-1075	07180-11075	26	M10	10	20	75	4	12
07180-10100	07180-110100	26	M10	10	20	100	4	12
07180-1275	07180-11275	30	M12	12	25	75	6	14
07180-12100	07180-112100	30	M12	12	25	100	6	14
07180-12120	07180-112120	30	M12	12	25	120	6	14
07180-12130	07180-112130	36	M12	12	25	130	6	14
07180-1475	07180-11475	36	M14	14	28	75	6	16
07180-14130	07180-114130	36	M14	14	28	130	6	16
07180-16130	07180-116130	44	M16	16	32	130	6	17
07180-20140	07180-120140	52	M20	18	40	140	6	22
