Hvězdicové úchyty z plastu se zesilovačem upínací síly
06210-10

Hvězdicové úchyty z plastu se zesilovačem upínací síly

zpět

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisPopis výrobku:U hvězdicových úchytů s integrovaným zesilovačem upínací síly lze docílit dvojnásobnou upínací sílu v poměru ke standardním hvězdicovým úchytům.

Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění hvězdicových úchytů z upnutí je rovněž nutná menší síla ruky.

Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost.

Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí.

Díky modulárnímu uspořádání lze dodávat nadstandardní provedení.
Materiál:Hvězdicový úchyt z termoplastu, polyamidu, černý.
Ocelové díly třídy pevnosti 5.8 nebo nerezová ocel 1.4305.
Provedení: Ocelové části modře pasivované nebo nerezové bez povrchové úpravy.
Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.
Použití:Výroba strojů, přístrojů a zařízení, oblast rehabilitace.Přednosti:Výrazné zvýšení upínacích sil při stejném utahovacím momentu.
Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností.
Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání:Další délky závitů.Odkaz na výkres:
Provedení K: pouzdro se závitem
Provedení L: vnější závit
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 06210-10 Hvězdicové úchyty z plastu se zesilovačem upínací síly 175 kB

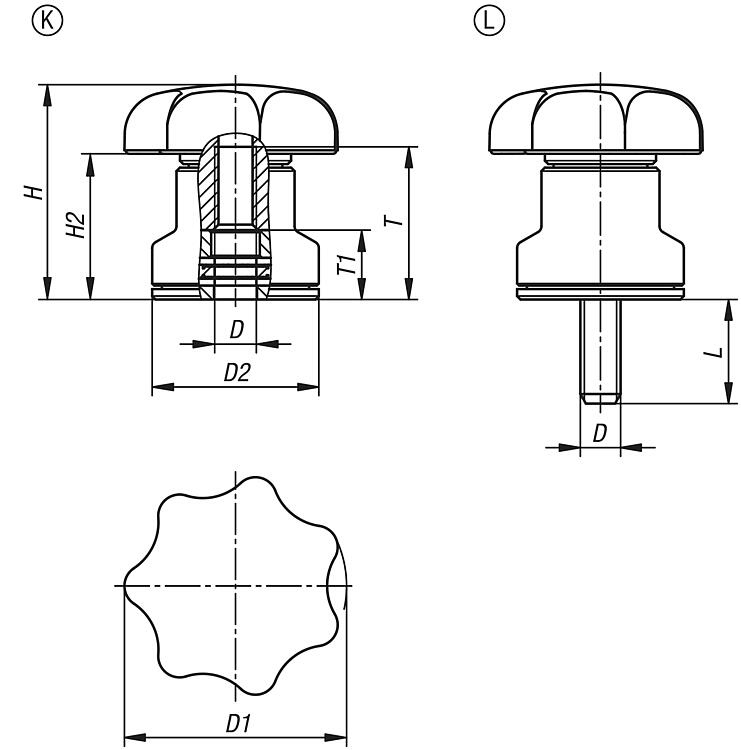

Výkresy (celkový přehled)

Hvězdicové úchyty z plastu se zesilovačem upínací síly

Hvězdicové úchyty z plastu, provedení K
se zesilovačem upínací síly, se závitovým pouzdem

více informací

Výkresy

Hvězdicové úchyty z plastu, provedení K
se zesilovačem upínací síly, se závitovým pouzdem

Výběr/filtr zboží

Objednací čísloProvedeníMateriál
komponenty
D

D1D2HH2TT1CADPřís.CenaObjednat
06210-10-206KocelM6322431212210 15,42 €
06210-10-208KocelM8402535232210 15,84 €
06210-10-210KocelM10503042272710 17,61 €
06210-10-212KocelM12633547282710 18,96 €
06210-10-306Knerezová ocelM6322431212210 20,72 €
06210-10-308Knerezová ocelM8402535232210 21,29 €
06210-10-310Knerezová ocelM10503042272710 23,86 €
06210-10-312Knerezová ocelM12633547282710 24,82 €

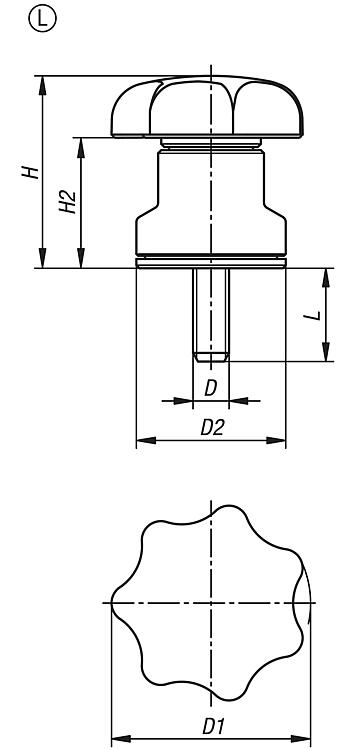

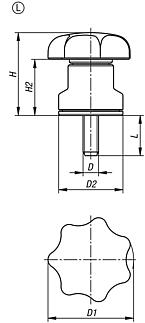

Hvězdicové úchyty z plastu, provedení L
se zesilovačem upínací síly, s vnějším závitem

více informací

Výkresy

Hvězdicové úchyty z plastu, provedení L
se zesilovačem upínací síly, s vnějším závitem

Výběr/filtr zboží

Objednací čísloProvedeníMateriál
komponenty
D

D1D2HH2LCADPřís.CenaObjednat
06210-10-406X10LocelM63224312110 15,69 €
06210-10-406X20LocelM63224312120 15,95 €
06210-10-408X15LocelM84025352315 16,24 €
06210-10-408X30LocelM84025352330 16,64 €
06210-10-410X20LocelM105030422720 18,48 €
06210-10-410X30LocelM105030422730 19,17 €
06210-10-412X20LocelM126335472820 19,77 €
06210-10-412X30LocelM126335472830 20,33 €
06210-10-506X10Lnerezová ocelM63224312110 21,82 €
06210-10-506X20Lnerezová ocelM63224312120 22,09 €
06210-10-508X15Lnerezová ocelM84025352315 22,09 €
06210-10-508X30Lnerezová ocelM84025352330 23,05 €
06210-10-510X20Lnerezová ocelM105030422720 25,24 €
06210-10-510X30Lnerezová ocelM105030422730 25,77 €
06210-10-512X20Lnerezová ocelM126335472820 27,14 €
06210-10-512X30Lnerezová ocelM126335472830 28,11 €
