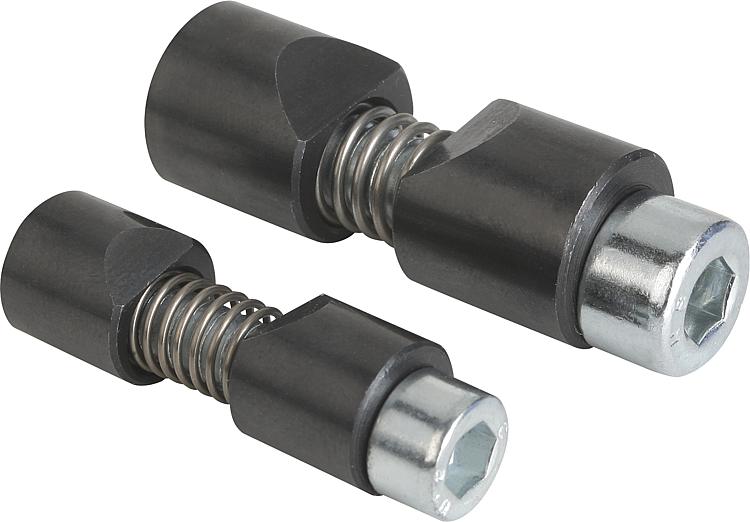

Popis zboží/obrázky produktu

PopisMateriál:Upínací čelisti z oceli.
Tlačná pružina 1.4310.
Upínací šroub třída pevnosti 8.8.
Provedení: Upínací čelisti brynýrované.
Upínací šroub modře pozinkovaný.
Upozornění:Tyto upínače jsou jednoduchou alternativou k obvyklému upnutí (drážka a upínací šroub) válcových dílů.
Prvky se hodí pro nejrůznější materiály (např. kovy, plasty, dřevo, ...).
K uvolnění pevně dosednuté upínací čelisti stačí úder v axiálním směru nebo vytáhnutí přes dodatečný závit v upínací čelisti nebo ve vnitřním šestihranu válcového šroubu.
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 03350 Upínače pro válcové díly 255 kB

Výkresy

Upínače pro válcové díly

Výběr/filtr zboží

Objednací číslo

DD1D2D3GG1HL
max.
L1SWXUpínací moment Mx
Nm
Utahovací
moment
max. Nm
Objednací číslo
pro montážní
nářadí
CADPřís.CenaObjednat
03350-041088M4M5M2,5427832,8max. 202,903350-904  20,23 €
03350-05151010M5M6M35331043,3max. 45603350-905  21,10 €
03350-06201212M6-M46391253,5max. 1001003350-906  22,28 €
03350-08301616M8M10M58461664max. 1702503350-908  24,48 €
03350-10402020M10M12M610532084,8max. 2904603350-910  26,37 €
03350-12602525M12M14M8127025105,6max. 4508203350-912  29,73 €
03350-161253030M16M18M10168130147,9max. 65020603350-916  33,72 €
