03338Pružné tažné a tlačné prvky |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel.Provedení: Pouzdro modré, pozinkované.

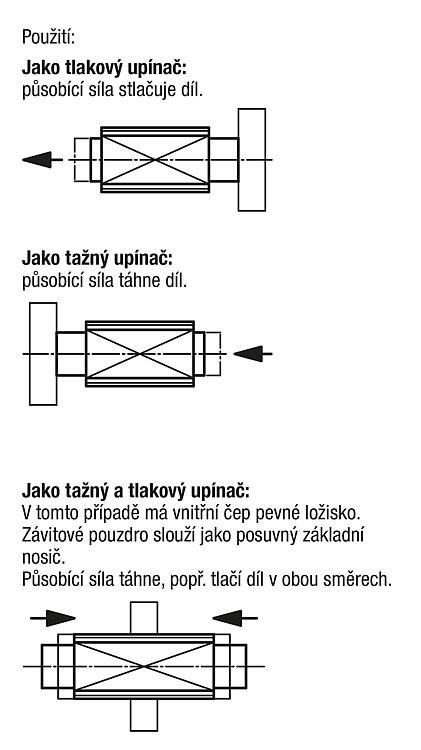

Čep pružiny brynýrovaný.Upozornění:Oboustranné závity umožňují rozličná nasazení pro individuální aplikace, jako např. s prizmatickými podložkami, tlačnými čepy, výkyvnými opěrkami, madly, knoflíky, rýhovanými maticemi atd.Montáž:K zabránění protočení závitového pouzdra se doporučuje zajišťovač šroubů LOCTITE 97990-243....Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo

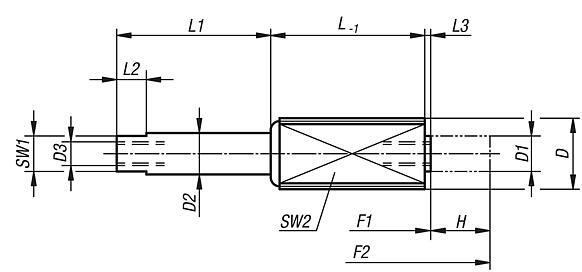

| D | D1 | D2 | D3 | H | L | L1 | L2 | L3 | SW1 | SW2
4-ti
hranný | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| 03338-1202004 | M12 | 6 | 7 | M4x8 | 3,5 | 11 | 4,5 | 5 | 1 | 6 | 10 | 5 | 20 |  | | 6,31 € | | | 03338-1202006 | M12 | 6 | 7 | M4x8 | 6 | 18,5 | 7 | 5 | 1 | 6 | 10 | 5 | 20 | | | 6,65 € | | | 03338-1202010 | M12 | 6 | 7 | M4x8 | 10 | 26 | 11 | 5 | 1 | 6 | 10 | 5 | 20 | | | 6,96 € | | | 03338-1206003 | M12 | 6 | 7 | M4x8 | 3 | 11 | 4,5 | 5 | 1 | 6 | 10 | 12 | 40 | | | 6,31 € | | | 03338-1206005 | M12 | 6 | 7 | M4x8 | 5 | 18,5 | 7 | 5 | 1 | 6 | 10 | 12 | 40 | | | 6,65 € | | | 03338-1206008 | M12 | 6 | 7 | M4x8 | 8 | 26 | 11 | 5 | 1 | 6 | 10 | 12 | 40 | | | 6,96 € | | | 03338-1212503 | M12 | 6 | 7 | M4x8 | 3 | 11 | 4,5 | 5 | 1 | 6 | 10 | 20 | 100 | | | 6,31 € | | | 03338-1212505 | M12 | 6 | 7 | M4x8 | 5 | 18,5 | 7 | 5 | 1 | 6 | 10 | 20 | 100 | | | 6,65 € | | | 03338-1212508 | M12 | 6 | 7 | M4x8 | 8 | 26 | 11 | 5 | 1 | 6 | 10 | 20 | 100 | | | 6,96 € | | | 03338-1815004 | M18x1,5 | 10 | 11 | M6x12 | 4 | 17 | 6 | 6 | 2,5 | 9 | 16 | 50 | 150 | | | 6,65 € | | | 03338-1815007 | M18x1,5 | 10 | 11 | M6x12 | 7 | 29,5 | 11,5 | 6 | 2,5 | 9 | 16 | 50 | 150 | | | 7,27 € | | | 03338-1815013 | M18x1,5 | 10 | 11 | M6x12 | 12,5 | 45,5 | 16 | 6 | 2,5 | 9 | 16 | 50 | 150 | | | 7,85 € | |
|
