Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Korupus z automatové oceli.
Kulička ocelová nebo nerezová, tvrzená nebo z POM.
Pružina nerezová nebo plastová.
Provedení: Korpus brynýrovaný.
Kulička bez povrchové úpravy.
Upozornění:Tlačnou opěrku je třeba zatlačit do otvoru alespoň až k rozměru L3. Slouží k polohování a přitlačení malých dílů v zařízeních. Při provádění mechanického obrábění obrobku může být zapotřebí obrobek dodatečně přidržovat pomocí jiných upínacích prostředků. Při mechanickém opracování obrobků může být někdy nezbytné jejich dodatečné upevnění doplňkovými upínacími prostředky. Při uskladňování zařízení je třeba dbát na to, aby plastová pružina nebyla zatížená.

U síly pružiny se jedná o statistickou střední hodnotu.
Odkaz na výkres:
1) Rýhování
2) Průraz
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 03340 Pružné boční opěrky 270 kB

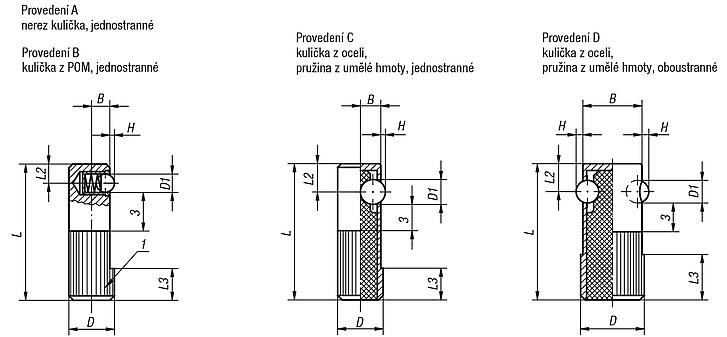

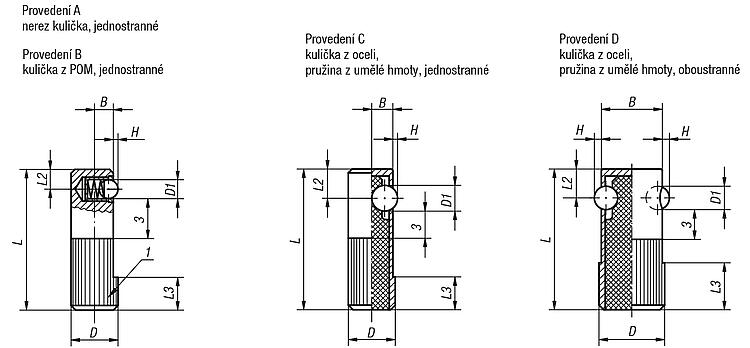

Výkresy (celkový přehled)

Pružné boční opěrky

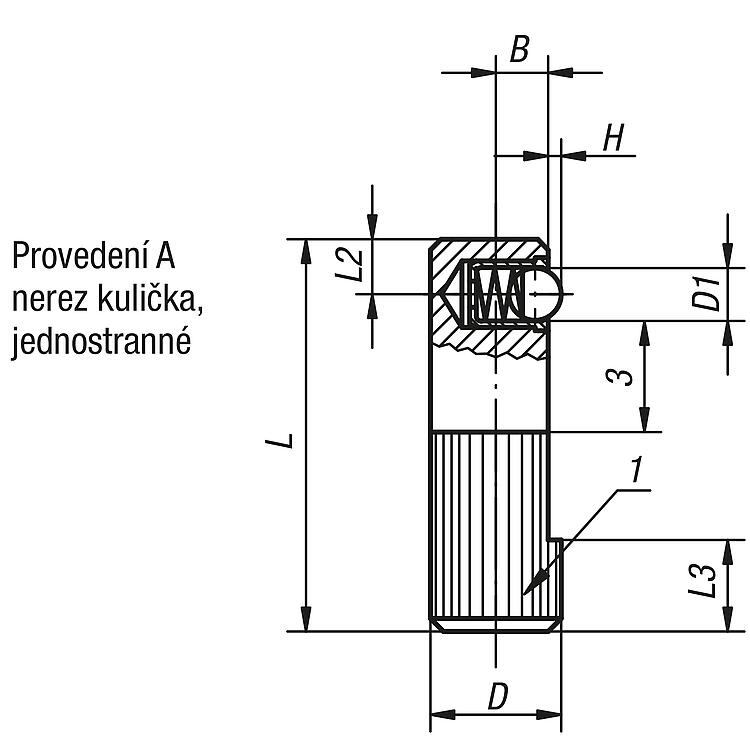

Pružné boční opěrky v provedení A

více informací

Výkresy

Pružné boční opěrky v provedení A

Výběr/filtr zboží

Objednací čísloProvedeníDD1HLL2L3BMontážní otvor
H8
Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
CADPřís.CenaObjednat
03340-008A830,7253,663,282,56,5 6,33 €
03340-010A1041,0304,274104,59 6,41 €
03340-012A1251,5354,895126,513 6,49 €
03340-014A146,51,8405,8105,414818 6,93 €

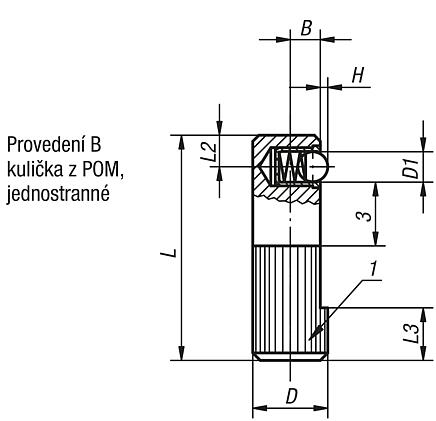

Pružné boční opěrky v provedení B

více informací

Výkresy

Pružné boční opěrky v provedení B

Výběr/filtr zboží

Objednací čísloProvedeníDD1HLL2L3BMontážní otvor
H8
Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
CADPřís.CenaObjednat
03340-108B830,7253,663,282,56,5 6,46 €
03340-110B1041,0304,274104,59 6,58 €
03340-112B1251,5354,895126,513 6,70 €
03340-114B146,51,8405,8105,414818 7,14 €

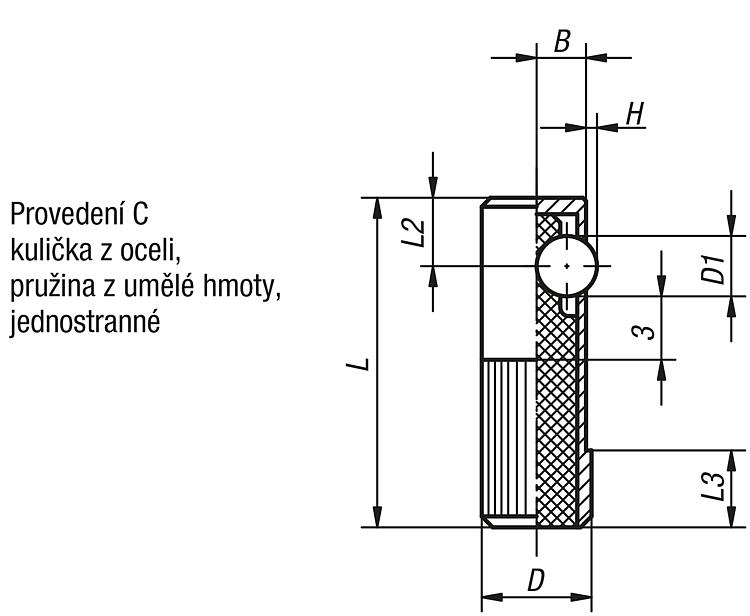

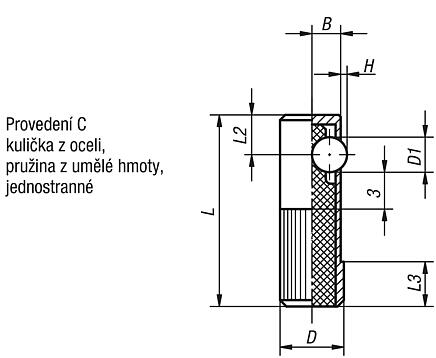

Pružné boční opěrky v provedení C

více informací

Výkresy

Pružné boční opěrky v provedení C

Výběr/filtr zboží

Objednací čísloProvedeníDD1HLL2L3BMontážní otvor
H8
Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
CADPřís.CenaObjednat
03340-410C105,5130784,51060170 10,80 €
03340-412C126,51,535895,51280260 11,37 €
03340-414C1482409106,514120480 12,14 €

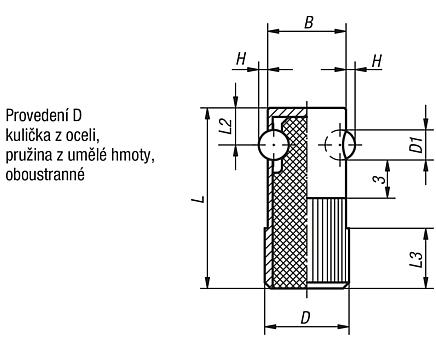

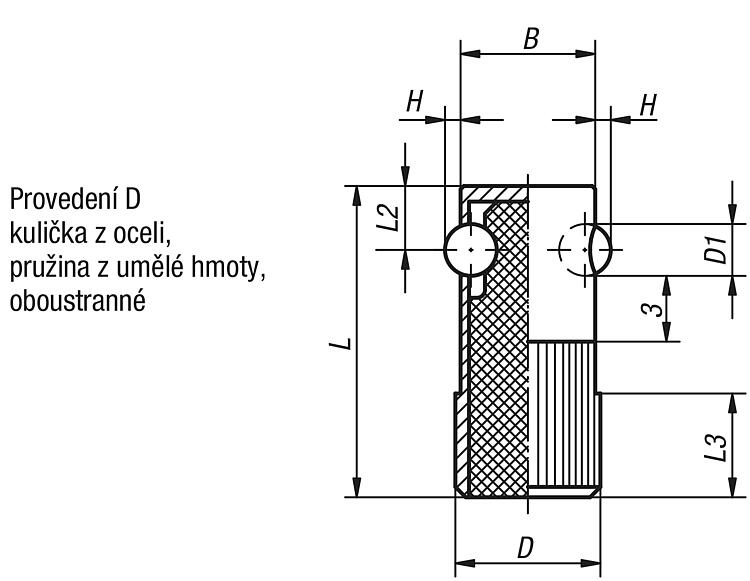

Pružné boční opěrky v provedení D

více informací

Výkresy

Pružné boční opěrky v provedení D

Výběr/filtr zboží

Objednací čísloProvedeníDD1HLL2L3BMontážní otvor
H8
Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
CADPřís.CenaObjednat
03340-616D165,51,5357111516110220 12,08 €
03340-618D186,51,8408121718120330 12,50 €
03340-622D2282,5459152122130540 13,42 €
