03334Pružné boční opěrky se závitovým pouzdrem |
zpět |
|
|
PopisMateriál:Ocel.Provedení: Tlačný čep ocelový, tvrzeno a pozinkováno.

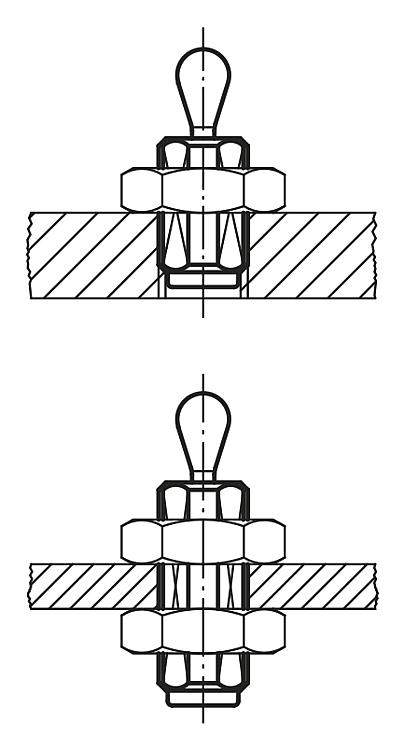

Pouzdro modré, pozinkované.Upozornění:Pružné boční opěrky se závitovým pouzdrem je možné individuálně nastavit na upínaný díl. Závitové pouzdro se hodí pro našroubování do tenkých plechů, a to proto, že ho můžeme upevnit jednou nebo dvěma maticemi.

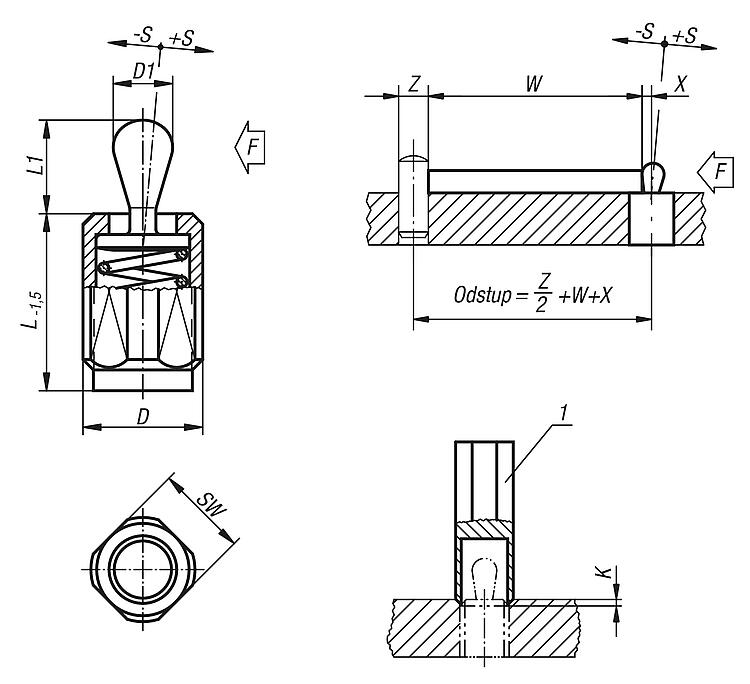

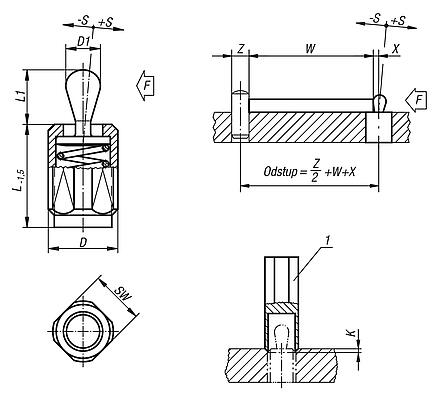

W a Z podle specifikace zákazníka.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
| Objednací číslo | Provedení 2 | Materiál
komponenty | L | L1 | D | D1 | ±S | F
cca N | X | SW | K | Objednací číslo
pro montážní
nářadí | CAD | Přís. | Cena | Objednat |
|---|
| 03334-1020X12 | bez těsnění | ocel | 11,5 | 6,7 | M12 | 5 | 0,8 | 20 | 1,6 | 10 | 2x60° | 03334-06 |  |  | 7,75 € | | | 03334-1020X20 | bez těsnění | ocel | 19 | 6,7 | M12 | 5 | 0,8 | 20 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,15 € | | | 03334-1020X27 | bez těsnění | ocel | 26,5 | 6,7 | M12 | 5 | 0,8 | 20 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,54 € | | | 03334-1050X12 | bez těsnění | ocel | 11,5 | 6,7 | M12 | 5 | 0,8 | 50 | 1,6 | 10 | 2x60° | 03334-06 | | | 7,75 € | | | 03334-1050X20 | bez těsnění | ocel | 19 | 6,7 | M12 | 5 | 0,8 | 50 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,15 € | | | 03334-1050X27 | bez těsnění | ocel | 26,5 | 6,7 | M12 | 5 | 0,8 | 50 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,54 € | | | 03334-1100X12 | bez těsnění | ocel | 11,5 | 6,7 | M12 | 5 | 0,8 | 100 | 1,6 | 10 | 2x60° | 03334-06 | | | 7,75 € | | | 03334-1100X20 | bez těsnění | ocel | 19 | 6,7 | M12 | 5 | 0,8 | 100 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,15 € | | | 03334-1100X27 | bez těsnění | ocel | 26,5 | 6,7 | M12 | 5 | 0,8 | 100 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,54 € | | | 03334-1040X12 | bez těsnění | ocel | 11,5 | 10,7 | M12 | 6 | 1 | 40 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,15 € | | | 03334-1040X20 | bez těsnění | ocel | 19 | 10,7 | M12 | 6 | 1 | 40 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,54 € | | | 03334-1040X27 | bez těsnění | ocel | 26,5 | 10,7 | M12 | 6 | 1 | 40 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,92 € | | | 03334-1075X12 | bez těsnění | ocel | 11,5 | 10,7 | M12 | 6 | 1 | 75 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,15 € | | | 03334-1075X20 | bez těsnění | ocel | 19 | 10,7 | M12 | 6 | 1 | 75 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,54 € | | | 03334-1075X27 | bez těsnění | ocel | 26,5 | 10,7 | M12 | 6 | 1 | 75 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,92 € | | | 03334-1150X12 | bez těsnění | ocel | 11,5 | 10,7 | M12 | 6 | 1 | 100 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,15 € | | | 03334-1150X20 | bez těsnění | ocel | 19 | 10,7 | M12 | 6 | 1 | 100 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,54 € | | | 03334-1150X27 | bez těsnění | ocel | 26,5 | 10,7 | M12 | 6 | 1 | 100 | 1,8 | 10 | 2x60° | 03334-06 | | | 8,92 € | | | 03334-1100X16 | bez těsnění | ocel | 18 | 16,7 | M18X1,5 | 10 | 1,6 | 100 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 8,54 € | | | 03334-1100X29 | bez těsnění | ocel | 31,5 | 16,7 | M18X1,5 | 10 | 1,6 | 100 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 9,36 € | | | 03334-1100X43 | bez těsnění | ocel | 45 | 16,7 | M18X1,5 | 10 | 1,6 | 100 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 10,15 € | | | 03334-1200X16 | bez těsnění | ocel | 18 | 16,7 | M18X1,5 | 10 | 1,6 | 150 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 8,54 € | | | 03334-1200X29 | bez těsnění | ocel | 31,5 | 16,7 | M18X1,5 | 10 | 1,6 | 150 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 9,36 € | | | 03334-1200X43 | bez těsnění | ocel | 45 | 16,7 | M18X1,5 | 10 | 1,6 | 150 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 10,15 € | | | 03334-1300X16 | bez těsnění | ocel | 18 | 16,7 | M18X1,5 | 10 | 1,6 | 200 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 8,54 € | | | 03334-1300X29 | bez těsnění | ocel | 31,5 | 16,7 | M18X1,5 | 10 | 1,6 | 200 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 9,36 € | | | 03334-1300X43 | bez těsnění | ocel | 45 | 16,7 | M18X1,5 | 10 | 1,6 | 200 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 10,15 € | |
|
| Objednací číslo | Provedení 2 | Materiál
komponenty | L | L1 | D | D1 | ±S | F
cca N | X | SW | K | Objednací číslo
pro montážní
nářadí | CAD | Přís. | Cena | Objednat |
|---|
| 03334-3020X12 | s těsněním | ocel | 11,5 | 6 | M12 | 5 | 0,8 | 20 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,73 € | | | 03334-3020X20 | s těsněním | ocel | 19 | 6 | M12 | 5 | 0,8 | 20 | 1,6 | 10 | 2x60° | 03334-06 | | | 9,15 € | | | 03334-3020X27 | s těsněním | ocel | 26,5 | 6 | M12 | 5 | 0,8 | 20 | 1,6 | 10 | 2x60° | 03334-06 | | | 9,57 € | | | 03334-3050X12 | s těsněním | ocel | 11,5 | 6 | M12 | 5 | 0,8 | 50 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,73 € | | | 03334-3050X20 | s těsněním | ocel | 19 | 6 | M12 | 5 | 0,8 | 50 | 1,6 | 10 | 2x60° | 03334-06 | | | 9,15 € | | | 03334-3050X27 | s těsněním | ocel | 26,5 | 6 | M12 | 5 | 0,8 | 50 | 1,6 | 10 | 2x60° | 03334-06 | | | 9,57 € | | | 03334-3100X12 | s těsněním | ocel | 11,5 | 6 | M12 | 5 | 0,8 | 100 | 1,6 | 10 | 2x60° | 03334-06 | | | 8,73 € | | | 03334-3100X20 | s těsněním | ocel | 19 | 6 | M12 | 5 | 0,8 | 100 | 1,6 | 10 | 2x60° | 03334-06 | | | 9,15 € | | | 03334-3100X27 | s těsněním | ocel | 26,5 | 6 | M12 | 5 | 0,8 | 100 | 1,6 | 10 | 2x60° | 03334-06 | | | 9,57 € | | | 03334-3040X12 | s těsněním | ocel | 11,5 | 10 | M12 | 6 | 1 | 40 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,15 € | | | 03334-3040X20 | s těsněním | ocel | 19 | 10 | M12 | 6 | 1 | 40 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,57 € | | | 03334-3040X27 | s těsněním | ocel | 26,5 | 10 | M12 | 6 | 1 | 40 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,96 € | | | 03334-3075X12 | s těsněním | ocel | 11,5 | 10 | M12 | 6 | 1 | 75 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,15 € | | | 03334-3075X20 | s těsněním | ocel | 19 | 10 | M12 | 6 | 1 | 75 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,57 € | | | 03334-3075X27 | s těsněním | ocel | 26,5 | 10 | M12 | 6 | 1 | 75 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,96 € | | | 03334-3150X12 | s těsněním | ocel | 11,5 | 10 | M12 | 6 | 1 | 100 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,15 € | | | 03334-3150X20 | s těsněním | ocel | 19 | 10 | M12 | 6 | 1 | 100 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,57 € | | | 03334-3150X27 | s těsněním | ocel | 26,5 | 10 | M12 | 6 | 1 | 100 | 1,8 | 10 | 2x60° | 03334-06 | | | 9,96 € | | | 03334-3100X16 | s těsněním | ocel | 18 | 16 | M18X1,5 | 10 | 1,6 | 100 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 9,57 € | | | 03334-3100X29 | s těsněním | ocel | 31,5 | 16 | M18X1,5 | 10 | 1,6 | 100 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 10,37 € | | | 03334-3100X43 | s těsněním | ocel | 45 | 16 | M18X1,5 | 10 | 1,6 | 100 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 11,16 € | | | 03334-3200X16 | s těsněním | ocel | 18 | 16 | M18X1,5 | 10 | 1,6 | 150 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 9,57 € | | | 03334-3200X29 | s těsněním | ocel | 31,5 | 16 | M18X1,5 | 10 | 1,6 | 150 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 10,37 € | | | 03334-3200X43 | s těsněním | ocel | 45 | 16 | M18X1,5 | 10 | 1,6 | 150 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 11,16 € | | | 03334-3300X16 | s těsněním | ocel | 18 | 16 | M18X1,5 | 10 | 1,6 | 200 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 9,57 € | | | 03334-3300X29 | s těsněním | ocel | 31,5 | 16 | M18X1,5 | 10 | 1,6 | 200 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 10,37 € | | | 03334-3300X43 | s těsněním | ocel | 45 | 16 | M18X1,5 | 10 | 1,6 | 200 | 3,2 | 16 | 2,5x60° | 03334-10 | | | 11,16 € | |
|
|
