03339Pružné tažné a tlačné prvky s pojistkou proti pootočení |
zpět |
|
|
PopisMateriál:Ocel.Provedení: Závitové pouzdro, pozinkované, modře pasivované. Závitový čep cementovaný a kalený, brynýrovaný. Standardní síla pružiny, zesílená síla pružiny.Upozornění:Pružné tažné a tlačné prvky, známé rovněž jako univerzální tlačné prvky, slouží k aretaci, ustavení polohy nebo k sevření různých konstrukčních částí. Závitový čep, který je díky svému šestihrannému tvaru zajištěn proti pootočení, lze použít buď jako tažný, nebo jako tlačný prvek.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

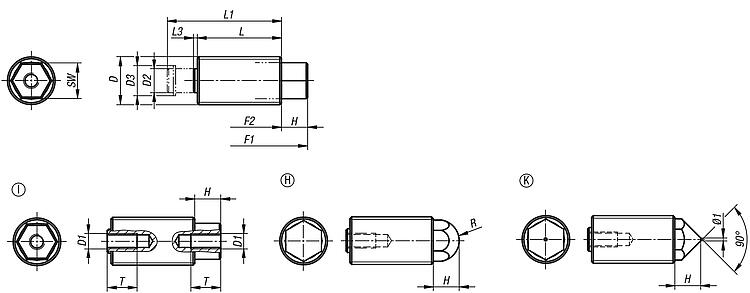

Výkresy (celkový přehled) |

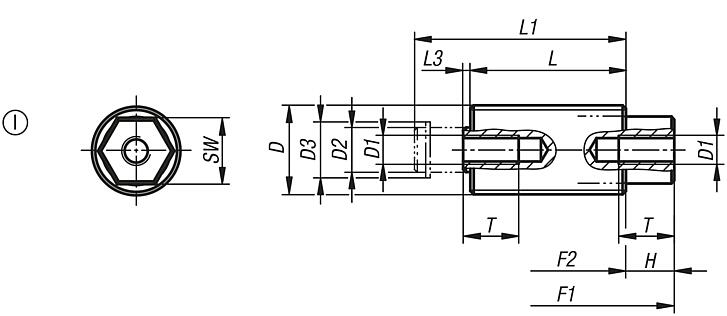

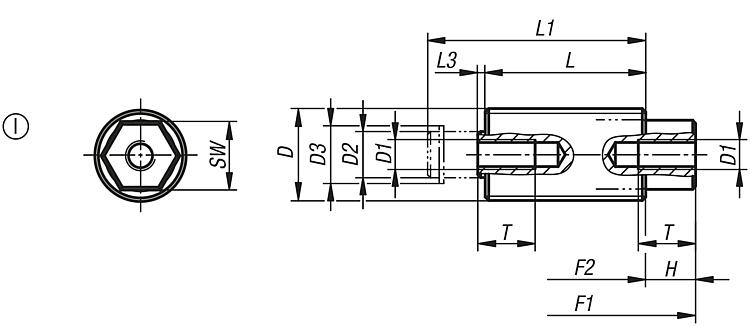

Pružné tažné a tlačné prvky s pojistkou proti pootočení v provedení I
|
více informací |
Objednací číslo | Provedení | Síla pružiny | D | SW | D1 | D2 | D3 | F1 N | F2 N | H | L | L1 | L3 | T min. | CAD | Přís. | Cena | Objednat |
---|
03339-1112 | I | standardní | M12X1,5 | 8 | M4 | 5,5 | 6,78 | 16 | 38 | 6,12 | 20 | 27,5 | 1,38 | 8 | | | 8,53 € | | 03339-1116 | I | standardní | M16x1,5 | 11 | M5 | 8 | 10 | 25 | 71 | 8,7 | 28 | 38 | 1,3 | 10 | | | 9,60 € | | 03339-1120 | I | standardní | M20X1,5 | 14 | M6 | 10 | 12,2 | 40 | 140 | 10,3 | 34 | 47 | 2,7 | 12 | | | 11,97 € | | 03339-1212 | I | zvětšená | M12X1,5 | 8 | M4 | 5,5 | 6,78 | 20 | 60 | 6,12 | 20 | 27,5 | 1,38 | 8 | | | 8,53 € | | 03339-1216 | I | zvětšená | M16x1,5 | 11 | M5 | 8 | 10 | 35 | 103 | 8,7 | 28 | 38 | 1,3 | 10 | | | 9,60 € | | 03339-1220 | I | zvětšená | M20X1,5 | 14 | M6 | 10 | 12,2 | 60 | 175 | 10,3 | 34 | 47 | 2,7 | 12 | | | 11,97 € | |
|

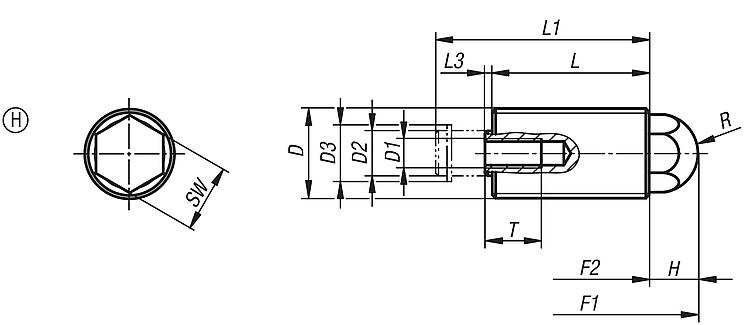

Pružné tažné a tlačné prvky s pojistkou proti pootočení, provedení H |
více informací |
Objednací číslo | Provedení | Síla pružiny | D | D1 | D2 | D3 | F1 N | F2 N | H | L | L1 | L3 | R | SW | T min. | CAD | Přís. | Cena | Objednat |
---|
03339-2112 | H | standardní | M12X1,5 | M4 | 5,5 | 6,78 | 16 | 38 | 6,12 | 20 | 27,5 | 1,38 | 5,5 | 8 | 8 | | | 7,76 € | | 03339-2116 | H | standardní | M16x1,5 | M5 | 8 | 10 | 25 | 71 | 8,7 | 28 | 38 | 1,3 | 7 | 11 | 10 | | | 8,91 € | | 03339-2120 | H | standardní | M20X1,5 | M6 | 10 | 12,2 | 40 | 140 | 10,3 | 34 | 47 | 2,7 | 9 | 14 | 12 | | | 10,71 € | | 03339-2212 | H | zvětšená | M12X1,5 | M4 | 5,5 | 6,78 | 20 | 60 | 6,12 | 20 | 27,5 | 1,38 | 5,5 | 8 | 8 | | | 7,76 € | | 03339-2216 | H | zvětšená | M16x1,5 | M5 | 8 | 10 | 35 | 103 | 8,7 | 28 | 38 | 1,3 | 7 | 11 | 10 | | | 8,91 € | | 03339-2220 | H | zvětšená | M20X1,5 | M6 | 10 | 12,2 | 60 | 175 | 10,3 | 34 | 47 | 2,7 | 9 | 14 | 12 | | | 10,71 € | |
|

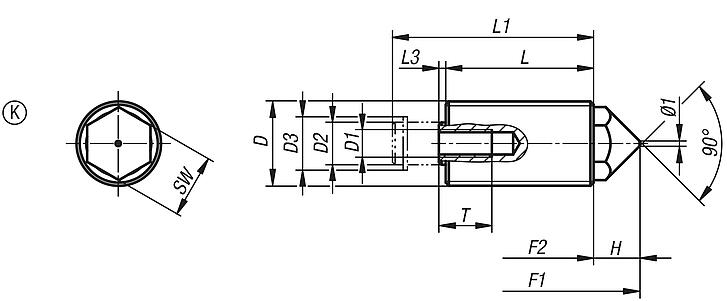

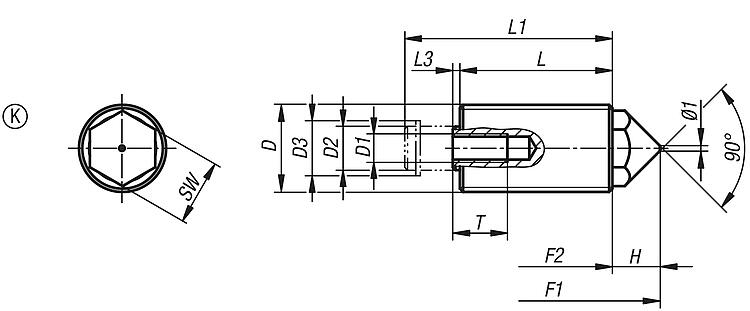

Pružné tažné a tlačné prvky s pojistkou proti pootočení, provedení K |
více informací |
Objednací číslo | Provedení | Síla pružiny | D | SW | D1 | D2 | D3 | F1 N | F2 N | H | L | L1 | L3 | T min. | CAD | Přís. | Cena | Objednat |
---|
03339-3112 | K | standardní | M12X1,5 | 8 | M4 | 5,5 | 6,78 | 16 | 38 | 6,12 | 20 | 27,5 | 1,38 | 8 | | | 7,12 € | | 03339-3116 | K | standardní | M16x1,5 | 11 | M5 | 8 | 10 | 25 | 71 | 8,7 | 28 | 38 | 1,3 | 10 | | | 8,36 € | | 03339-3120 | K | standardní | M20X1,5 | 14 | M6 | 10 | 12,2 | 40 | 140 | 10,3 | 34 | 47 | 2,7 | 12 | | | 10,52 € | | 03339-3212 | K | zvětšená | M12X1,5 | 8 | M4 | 5,5 | 6,78 | 20 | 60 | 6,12 | 20 | 27,5 | 1,38 | 8 | | | 7,12 € | | 03339-3216 | K | zvětšená | M16x1,5 | 11 | M5 | 8 | 10 | 35 | 103 | 8,7 | 28 | 38 | 1,3 | 10 | | | 8,36 € | | 03339-3220 | K | zvětšená | M20X1,5 | 14 | M6 | 10 | 12,2 | 60 | 175 | 10,3 | 34 | 47 | 2,7 | 12 | | | 10,52 € | |
|
|
