02081Výkyvné opěrky vracející se do výchozí polohy |
zpět |
|
|
PopisMateriál:Provedení C a F:
kulička z oceli, kulová pánev ze zušlechtěné oceli.
Provedení G a J:
kulička ze zušlechtěné oceli, kulová pánev z oceli.Provedení: Provedení C a F:
kulička kalená a brynýrovaná, kulová pánev fosfátovaná.
Provedení G a J:

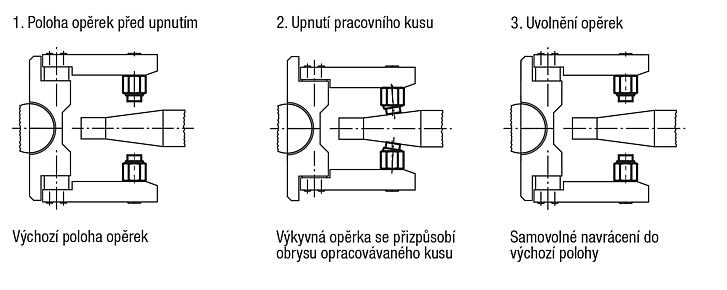

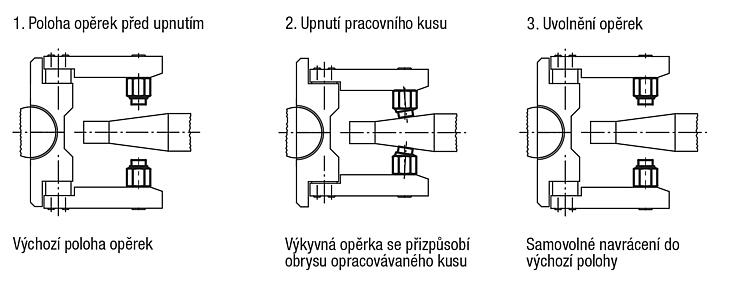

kulička fosfátovaná, kulová pánev kalená a brynýrovaná.Upozornění:Kyvadlové podpěrky je možné využít jako zarážky, opěrky a tlačné prvky při přípravě obrobků.
Opěrná plocha se umísťuje po odtížení opět do výchozí polohy.

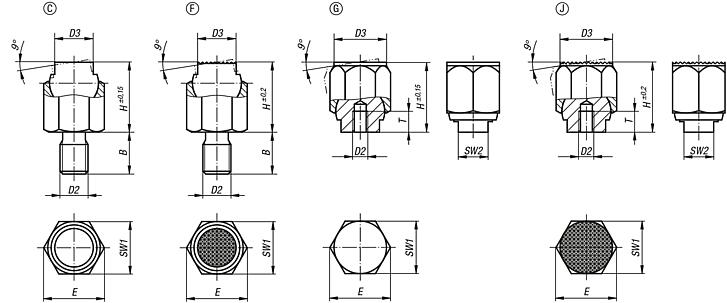

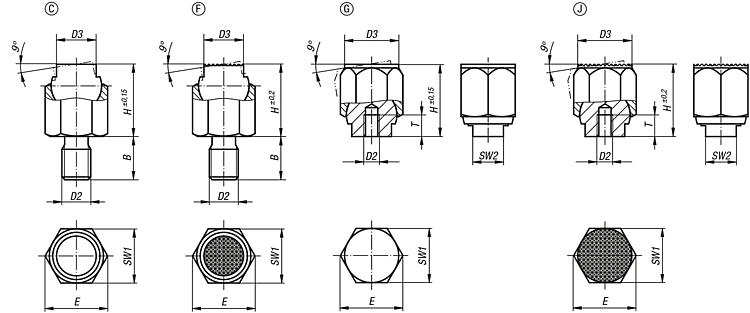

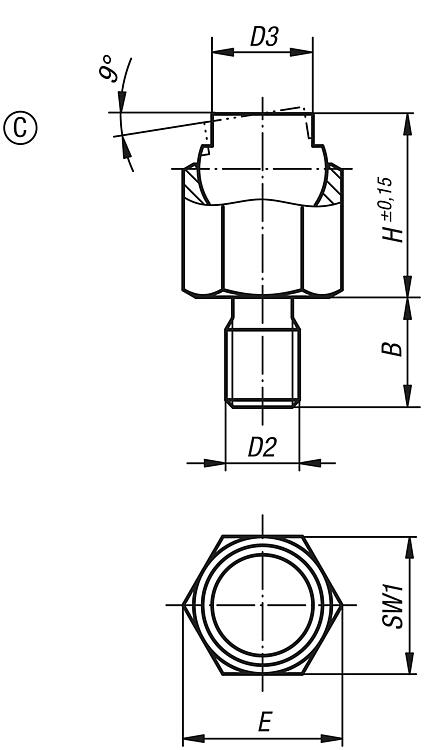

Kulička zajištěná proti protočení.Odkaz na výkres:Provedení C: s vnějším závitem, kulička zploštělá, rovná

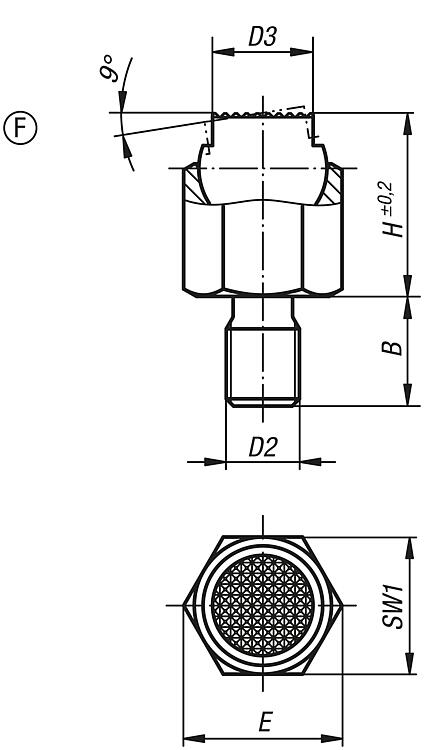

Provedení F: s vnějším závitem, kulička zploštělá, s vroubkováním

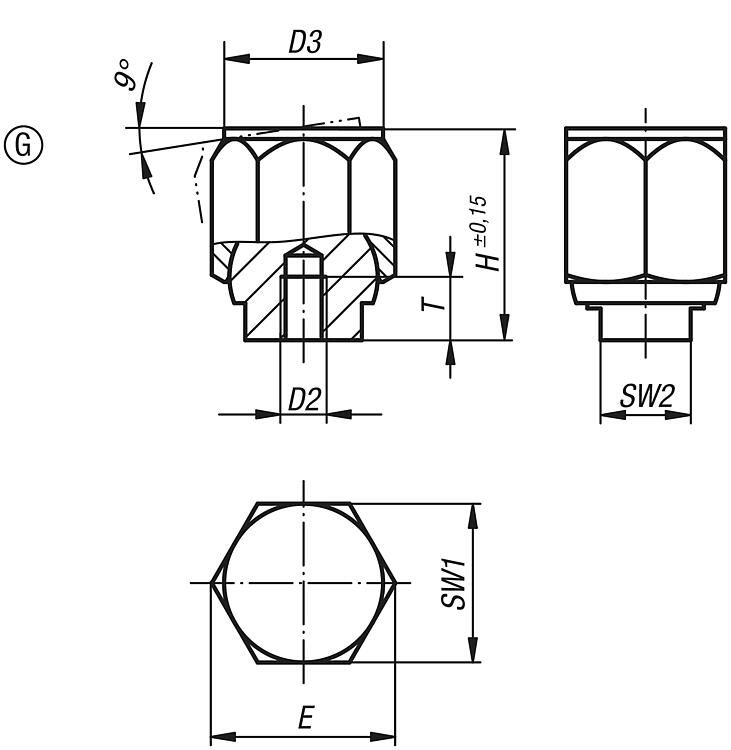

Provedení G: s lícovaným upnutím, kulička zploštělá, rovná

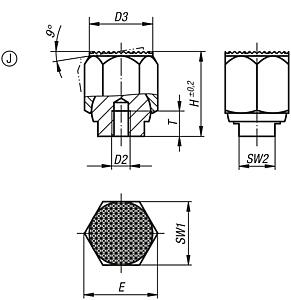

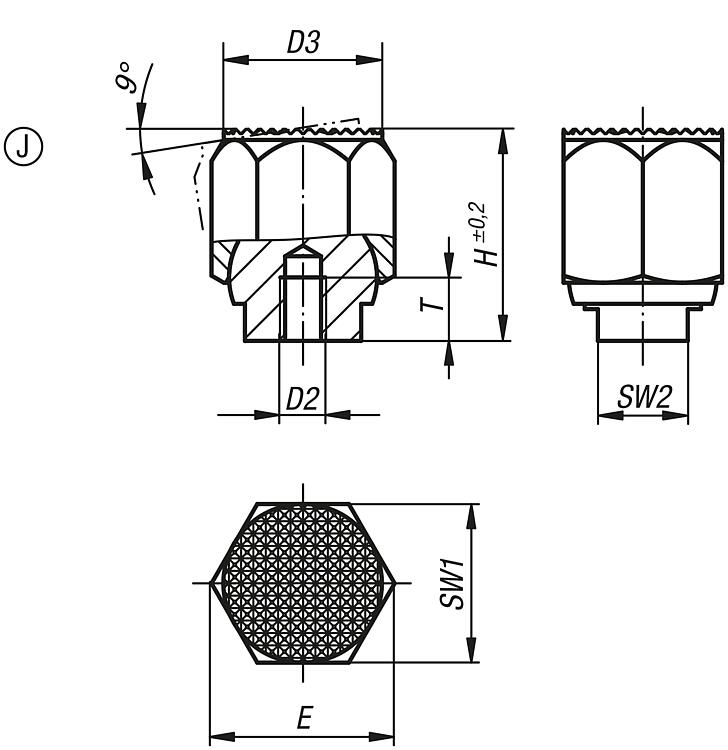

Provedení J: s lícovaným upnutím, kulička zploštělá, s vroubkováním StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Kyvadlové podpěrky, samosklopné, provedení C, s vnějším závitem, kulička zploštělá, rovná |
více informací |
| Objednací číslo | Provedení | D1 | D2 | L1 | L2 | E | SW1 | Ø kuličky | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02081-106 | C | M6 | 7 | 9 | 13 | 11,5 | 10 | 9 | 8 |  | | 27,89 € | | | 02081-108 | C | M8 | 9,5 | 12 | 18 | 15 | 13 | 12 | 16 | | | 27,89 € | | | 02081-110 | C | M10 | 14 | 15 | 25 | 21,9 | 19 | 17 | 32 | | | 38,72 € | | | 02081-112 | C | M12 | 20 | 18 | 36 | 31,2 | 27 | 25 | 64 | | | 38,72 € | | | 02081-116 | C | M16 | 22 | 24 | 40 | 34,6 | 30 | 28 | 90 | | | 38,72 € | |
|
Kyvadlové podpěrky, samosklopné, provedení F, s vnějším závitem, kulička zploštělá, s vroubkováním |
více informací |
| Objednací číslo | Provedení | D1 | D2 | L1 | L2 | E | SW1 | Ø kuličky | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02081-306 | F | M6 | 7 | 9 | 13 | 11,5 | 10 | 9 | 8 | | | 35,19 € | | | 02081-308 | F | M8 | 9,5 | 12 | 18 | 15 | 13 | 12 | 16 | | | 49,07 € | | | 02081-310 | F | M10 | 14 | 15 | 25 | 21,9 | 19 | 17 | 32 | | | 49,07 € | | | 02081-312 | F | M12 | 20 | 18 | 36 | 31,2 | 27 | 25 | 64 | | | 49,07 € | | | 02081-316 | F | M16 | 22 | 24 | 40 | 34,6 | 30 | 28 | 90 | | | 60,03 € | |
|
Kyvadlové podpěrky, samosklopné, provedení G, se zalícovaným vnějším průměrem, kulička zploštělá, rovná |
více informací |
| Objednací číslo | Provedení | D1 | D2 | L | E | T | SW1 | SW2 | Ø kuličky | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02081-403 | G | M3 | 9 | 13 | 11,5 | 5 | 10 | 6 | 9 | 8 | | | 26,91 € | | | 02081-404 | G | M4 | 12 | 18 | 15 | 6 | 13 | 8 | 12 | 16 | | | 35,56 € | | | 02081-405 | G | M5 | 18 | 25 | 21,9 | 8 | 19 | 10 | 17 | 32 | | | 45,43 € | | | 02081-406 | G | M6 | 26 | 36 | 31,2 | 10 | 27 | 16 | 25 | 64 | | | 46,28 € | | | 02081-408 | G | M8 | 30 | 40 | 34,6 | 12 | 30 | 17 | 28 | 90 | | | 48,59 € | |
|
Kyvadlové podpěrky, samosklopné, provedení J, se zalícovaným vnějším průměrem, kulička zploštělá, s vroubkováním |
více informací |
| Objednací číslo | Provedení | D1 | D2 | L | E | T | SW1 | SW2 | Ø kuličky | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02081-603 | J | M3 | 9 | 13 | 11,5 | 5 | 10 | 6 | 9 | 8 | | | 33,84 € | | | 02081-604 | J | M4 | 12 | 18 | 15 | 6 | 13 | 8 | 12 | 16 | | | 45,43 € | | | 02081-605 | J | M5 | 18 | 25 | 21,9 | 8 | 19 | 10 | 17 | 32 | | | 57,48 € | | | 02081-606 | J | M6 | 26 | 36 | 31,2 | 10 | 27 | 16 | 25 | 64 | | | 59,06 € | | | 02081-608 | J | M8 | 30 | 40 | 34,6 | 12 | 30 | 17 | 28 | 90 | | | 59,66 € | |
|
|
