85000-50用于推杆的不锈钢或铝制执行器 |
返回 |
|
|
产品说明产品描述：执行器是完整的机电一体化系统。它们由无电池多圈编码器、齿轮箱、电机以及集成的电源和控制电子设备组成。
执行器是智能调节单元，可连接到机器轴端或安装在机器轴或主轴上。它们将接收到的行程指令转换为机械旋转运动，从而驱动机器轴。为防止驱动装置随机器轴旋转，使用由扭矩支撑和安装支架组成的安装套件（85000-51）。材料：不锈钢或铝制外壳。
不锈钢适配器。提示：执行器需要两种电源电压，范围在 24 V 至 30 V 直流电之间。驱动装置配有机械式紧急手动超控装置，可在断电等故障情况下进行手动操作。还可通过服务插头（迷你 USB）使用支持工具对驱动装置进行配置。应用：执行器不是为在额定扭矩下连续运行而设计的，而是为短期运行而设计。关于接通时间（ED），适用以下间隔：在 100 % 负载力矩下，ED 为 25 %，这相当于额定运行模式 S2，基准时间为 4 分钟：接通时间（ED）= 1 分钟，随后是暂停时间（PD）为 3 分钟。在负载扭矩降低的情况下，ED 可高达 50 %，具体取决于环境条件和应用。其他运行模式受 l²t 和温度监控以及可调电流限制的保护。在此保护范围内，允许短暂增加起动扭矩。装配：执行器的窄侧可水平或垂直安装在机器轴上。重要的是，输出轴（固定轴承）和扭矩支撑（浮动轴承）的固定点必须对齐，以便将所有部件上的机械应力降至最低。水平安装时，执行器的窄侧必须朝上。只有在对安装情况进行仔细评估并获得制造商批准后，才允许横向安装，即宽边朝上。
安装方案采用固定-浮动轴承配置。固定轴承通过带固定环的空心轴将执行器直接安装在机器轴上，从而支撑执行器的质量。扭矩支撑可防止执行器旋转，并作为浮动轴承补偿输出轴上的任何不平衡运动。根据要求：软件。附件：用于执行器 85000-51 的不锈钢安装套件。

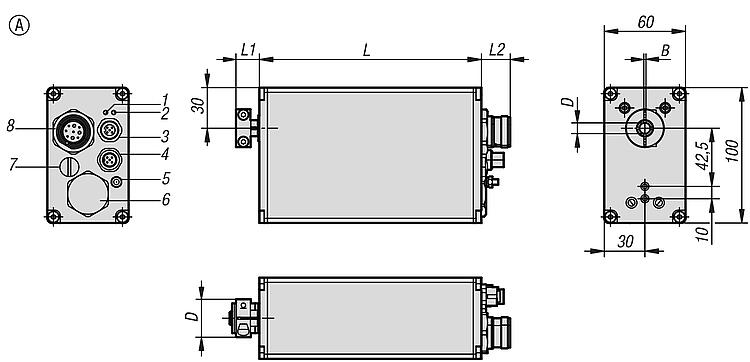

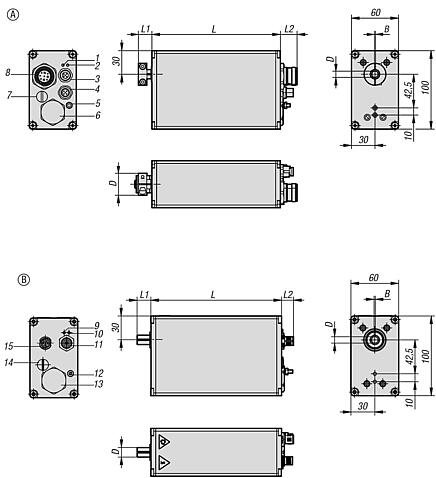

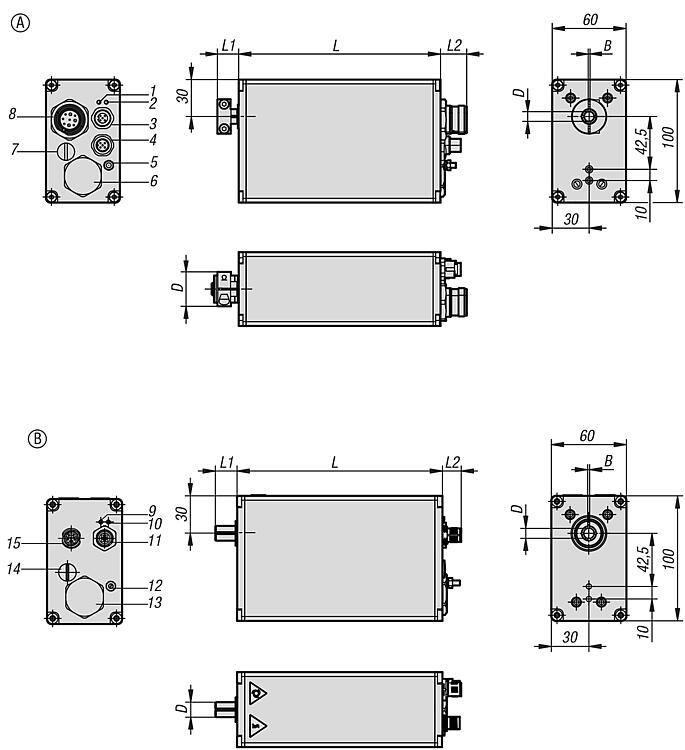

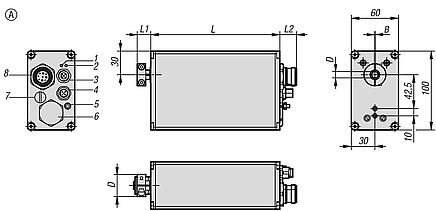

用于执行器 80150-30 的连接器。图纸提示：1. 状态指示灯 - 设备（LED1）
2. 状态指示灯 - 通信（LED2）
3. 通信接口（IN）
4. 通信接口（OUT）
5. 功能性接地（埋头螺栓 M4）
6. 可拆卸的调节元件盲塞
7. 可拆卸的手动调节盲塞
8. 电源连接器
9. 状态指示 - IO-Link-状态（LED1）
10. 状态指示 - IO-Link-通信（LED2）
11. 连接器 M12：通信接口
12. 埋头螺栓 M4（功能性接地）
13. 可拆卸的调节元件盲塞
14. 用于维修目的的可拆卸盲塞
15. 连接器 M12：电源
16. 水平安装位置
17. 垂直安装位置
18. 横向位置
19. 机器轴
20. 滑动轴承
21. 扭矩支撑
22. 轴螺钉 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 类型 2 | 主体
材料 | 主体
表面 | B | D
| 扭矩
Nm
| L | L1 | L2 | 防护级别 | CAD | 配件 | 价格 | 订购 |
|---|
| 85000-50-0081 | A | Profibus | 不锈钢 | - | 2 | 8 | 5 | 163 | 17,5 | 20,3 | IP67 |  | | 根据要求 | | | 85000-50-0101 | A | Profibus | 不锈钢 | - | 3 | 10 | 5 | 163 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-0121 | A | Profibus | 不锈钢 | - | 4 | 12 | 5 | 163 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-0082 | A | Profibus | 铝制 | 阳极氧化 | 2 | 8 | 5 | 164 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-0102 | A | Profibus | 铝制 | 阳极氧化 | 3 | 10 | 5 | 164 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-0122 | A | Profibus | 铝制 | 阳极氧化 | 4 | 12 | 5 | 164 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-1081 | A | Ethercat | 不锈钢 | - | 2 | 8 | 5 | 163 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-1101 | A | Ethercat | 不锈钢 | - | 3 | 10 | 5 | 163 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-1121 | A | Ethercat | 不锈钢 | - | 4 | 12 | 5 | 163 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-1082 | A | Ethercat | 铝制 | 阳极氧化 | 2 | 8 | 5 | 164 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-1102 | A | Ethercat | 铝制 | 阳极氧化 | 3 | 10 | 5 | 164 | 17,5 | 20,3 | IP67 | | | 根据要求 | | | 85000-50-1122 | A | Ethercat | 铝制 | 阳极氧化 | 4 | 12 | 5 | 164 | 17,5 | 20,3 | IP67 | | | 根据要求 | |
|
|
|
|
