产品说明材料：聚酰胺热塑性塑料制壳体。
塑料制反射器。规格：透明壳体，高机械强度，抗老化，耐高达 90 ℃ 的高温，耐溶剂溶解，但不耐酒精，经防冻处理。
平面密封件不含石棉成分。

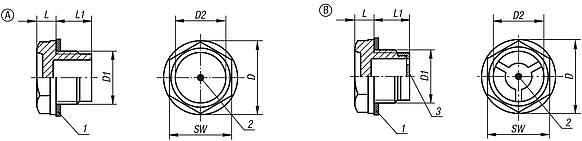

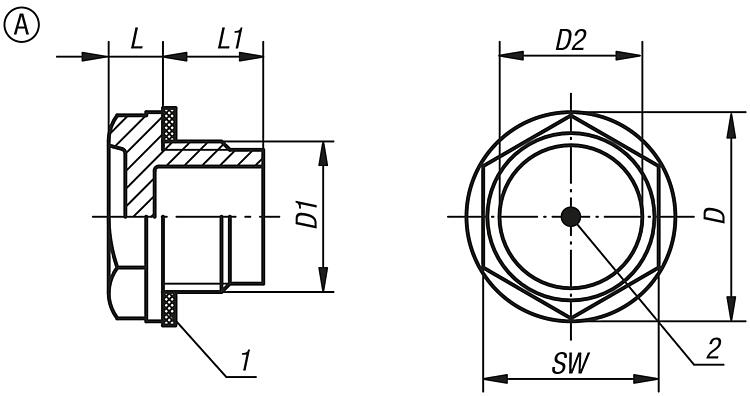

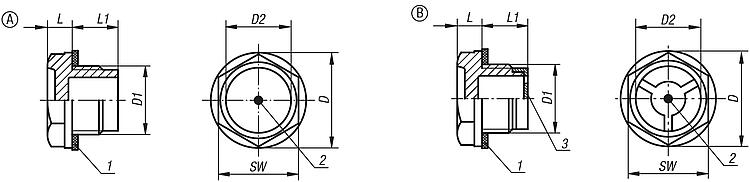

白色反射器。根据要求：橡胶密封件（NBR）。图纸提示：A 型: 不带反射器

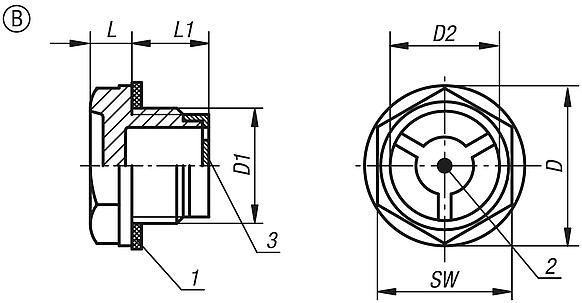

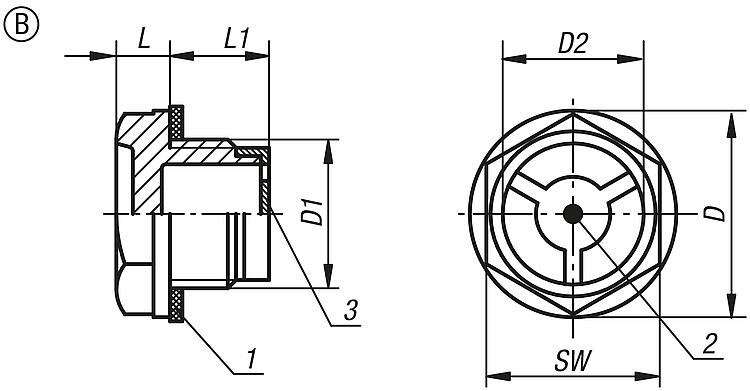

B 型: 带反射器
1) 平面密封件
2) 检查标记
3) 反射器 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | D
| D1 | D2 | L | L1 | SW | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 28004-120014 | A | 20,5 | G1/4 | 12 | 8 | 8,5 | 17 | 5 |  | | 根据要求 | | | 28004-122038 | A | 22 | G3/8 | 12 | 6,5 | 12 | 18 | 7 | | | 根据要求 | | | 28004-128012 | A | 28 | G1/2 | 16 | 8 | 12 | 24 | 15 | | | 根据要求 | | | 28004-135034 | A | 36 | G3/4 | 21 | 8,5 | 13,5 | 30 | 20 | | | 根据要求 | | | 28004-143100 | A | 42 | G1 | 30 | 9 | 16 | 36 | 25 | | | 根据要求 | | | 28004-151114 | A | 51 | G1 1/4 | 32 | 10 | 17 | 42 | - | | | 根据要求 | | | 28004-158112 | A | 58 | G1 1/2 | 39 | 10 | 21 | 50 | - | | | 根据要求 | | | 28004-174200 | A | 74 | G2 | 48 | 12 | 20 | 64 | - | | | 根据要求 | | | 28004-1201415 | A | 20 | M14X1,5 | 12 | 7,5 | 8 | 17 | 5 | | | 根据要求 | | | 28004-1221615 | A | 22 | M16X1,5 | 12 | 6,5 | 12,5 | 18 | 7 | | | 根据要求 | | | 28004-1251815 | A | 25,5 | M18X1,5 | 14 | 6 | 12,5 | 21 | 10 | | | 根据要求 | | | 28004-1282015 | A | 28 | M20X1,5 | 16 | 7,5 | 12 | 24 | 15 | | | 根据要求 | | | 28004-1282215 | A | 28 | M22X1,5 | 16 | 7,5 | 12,5 | 24 | 15 | | | 根据要求 | | | 28004-1362615 | A | 36 | M26X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 根据要求 | | | 28004-1362715 | A | 36 | M27X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 根据要求 | | | 28004-1514015 | A | 51 | M40X1,5 | 32 | 10 | 17 | 42 | - | | | 根据要求 | |
|
订货号
| 类型 | D
| D1 | D2 | L | L1 | SW | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 28004-222038 | B | 22 | G3/8 | 12 | 6,5 | 12 | 18 | 7 | | | 根据要求 | | | 28004-228012 | B | 28 | G1/2 | 16 | 8 | 12 | 24 | 15 | | | 根据要求 | | | 28004-235034 | B | 36 | G3/4 | 21 | 8,5 | 13,5 | 30 | 20 | | | 根据要求 | | | 28004-243100 | B | 42 | G1 | 30 | 9 | 16 | 36 | 25 | | | 根据要求 | | | 28004-251114 | B | 51 | G1 1/4 | 32 | 10 | 17 | 42 | - | | | 根据要求 | | | 28004-258112 | B | 58 | G1 1/2 | 39 | 10 | 21 | 50 | - | | | 根据要求 | | | 28004-274200 | B | 74 | G2 | 48 | 12 | 20 | 64 | - | | | 根据要求 | | | 28004-2221615 | B | 22 | M16X1,5 | 12 | 6,5 | 12,5 | 18 | 7 | | | 根据要求 | | | 28004-2251815 | B | 25,5 | M18X1,5 | 14 | 6 | 12,5 | 21 | 10 | | | 根据要求 | | | 28004-2282015 | B | 28 | M20X1,5 | 16 | 7,5 | 12 | 24 | 15 | | | 根据要求 | | | 28004-2282215 | B | 28 | M22X1,5 | 16 | 7,5 | 12,5 | 24 | 15 | | | 根据要求 | | | 28004-2362615 | B | 36 | M26X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 根据要求 | | | 28004-2362715 | B | 36 | M27X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 根据要求 | | | 28004-2514015 | B | 51 | M40X1,5 | 32 | 10 | 17 | 42 | - | | | 根据要求 | |
|
|
|
