27799-05用于圆管和方管的 无插件塑料调节插头 |
返回 |
|
|
产品说明材料：尼龙主体。规格：黑色主体。提示：支脚必须在无负荷的情况下进行调整。
规定的轴向静态负载能力是螺钉已拧下 10 mm，并完全平放。
调节插头不适合作为负载滑块，也不适用于动态负载。
螺母的片状形状可以是闭合或断裂。
A 型：60 mm 起，装有螺纹外壳。应用：调节插头用于工业、手工业和家庭中的钢管、管盖或铝制底座。适用于硬地面和软地面。 装配：可以通过用手按压或用软面锤敲击来安装。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

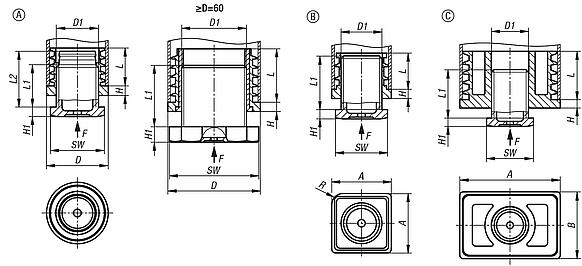

用于圆管和方管的无插件塑料调节插头，A 型，圆形 |
更多信息 |
| 订货号 | 类型 2 | 类型 | 形状类型 | D
| D1 | H | H1 | L | L1 | L2 | SW | 负载能力
max. kN
（静态负载） | 适用
| CAD | 配件 | 价格 | 订购 |
|---|
| 27799-05-0025152022 | 针对圆形管 | A | 圆形 | 25 | M16 | 5 | 5 | 19,7 | 22 | 29,5 | 24 | 1,5 | Ø25x1.5-2 |  | | 根据要求 | | | 27799-05-0025152060 | 针对圆形管 | A | 圆形 | 25 | M16 | 5 | 5 | 19,7 | 60 | - | 24 | 1,5 | Ø25x1.5-2 | | | 根据要求 | | | 27799-05-0030101529 | 针对圆形管 | A | 圆形 | 30 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø30x1-1.5 | | | 根据要求 | | | 27799-05-0030101560 | 针对圆形管 | A | 圆形 | 30 | M22 | 5 | 5 | 19,7 | 60 | - | 28 | 3 | Ø30x1-1.5 | | | 根据要求 | | | 27799-05-0032152029 | 针对圆形管 | A | 圆形 | 32 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø32x1.5-2 | | | 根据要求 | | | 27799-05-0032152060 | 针对圆形管 | A | 圆形 | 32 | M22 | 5 | 5 | 19,7 | 60 | - | 28 | 3 | Ø32x1.5-2 | | | 根据要求 | | | 27799-05-0035152029 | 针对圆形管 | A | 圆形 | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x1.5-2 | | | 根据要求 | | | 27799-05-0035202529 | 针对圆形管 | A | 圆形 | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x2-2.5 | | | 根据要求 | | | 27799-05-0035152060 | 针对圆形管 | A | 圆形 | 35 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø35x1.5-2 | | | 根据要求 | | | 27799-05-0035202560 | 针对圆形管 | A | 圆形 | 35 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø35x2-2.5 | | | 根据要求 | | | 27799-05-0038152029 | 针对圆形管 | A | 圆形 | 38 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø38x1.5-2 | | | 根据要求 | | | 27799-05-0038152060 | 针对圆形管 | A | 圆形 | 38 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø38x1.5-2 | | | 根据要求 | | | 27799-05-0040152029 | 针对圆形管 | A | 圆形 | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x1.5-2 | | | 根据要求 | | | 27799-05-0040202529 | 针对圆形管 | A | 圆形 | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x2-2.5 | | | 根据要求 | | | 27799-05-0040152060 | 针对圆形管 | A | 圆形 | 40 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø40x1.5-2 | | | 根据要求 | | | 27799-05-0040202560 | 针对圆形管 | A | 圆形 | 40 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø40x2-2.5 | | | 根据要求 | | | 27799-05-0042152031 | 针对圆形管 | A | 圆形 | 42 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø42x1.5-2 | | | 根据要求 | | | 27799-05-0042152060 | 针对圆形管 | A | 圆形 | 42 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø42x1.5-2 | | | 根据要求 | | | 27799-05-0045152031 | 针对圆形管 | A | 圆形 | 45 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø45x1.5-2 | | | 根据要求 | | | 27799-05-0045152060 | 针对圆形管 | A | 圆形 | 45 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø45x1.5-2 | | | 根据要求 | | | 27799-05-0050152031 | 针对圆形管 | A | 圆形 | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50x1.5-2 | | | 根据要求 | | | 27799-05-0050202531 | 针对圆形管 | A | 圆形 | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50x2-2.5 | | | 根据要求 | | | 27799-05-0050152060 | 针对圆形管 | A | 圆形 | 50 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø50x1.5-2 | | | 根据要求 | | | 27799-05-0050202560 | 针对圆形管 | A | 圆形 | 50 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø50x2-2.5 | | | 根据要求 | | | 27799-05-0051122031 | 针对圆形管 | A | 圆形 | 50,8 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50.8x1.2-2 | | | 根据要求 | | | 27799-05-0051122060 | 针对圆形管 | A | 圆形 | 50,8 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø50.8x1.2-2 | | | 根据要求 | | | 27799-05-0060152080 | 针对圆形管 | A | 圆形 | 60 | S42X2 | 6 | 10 | 34,7 | 80 | - | 58 | 3 | Ø60x1.5-2 | | | 根据要求 | | | 27799-05-0080152040 | 针对圆形管 | A | 圆形 | 80 | S56X2 | 6 | 10 | 34,7 | 40 | - | 74 | 3 | Ø80x1.5-2 | | | 根据要求 | | | 27799-05-0080152080 | 针对圆形管 | A | 圆形 | 80 | S56X2 | 6 | 10 | 34,7 | 80 | - | 74 | 3 | Ø80x1.5-2 | | | 根据要求 | |
|

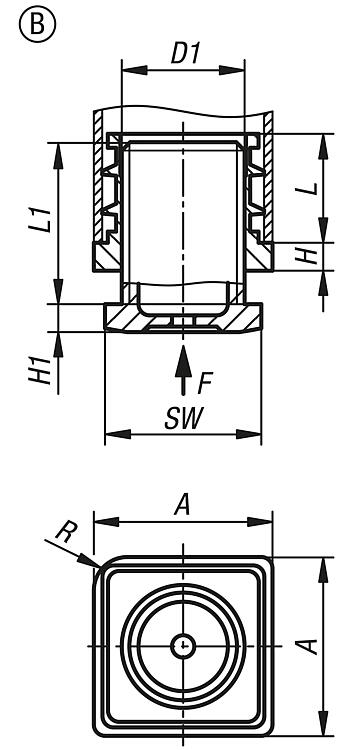

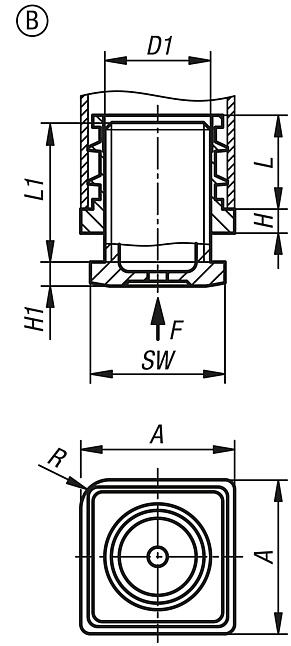

用于圆管和方管的无插件塑料调节插头，B 型，正方形 |
更多信息 |
| 订货号 | 类型 2 | 类型 | 形状类型 | A | D1
| H | H1 | L | L1 | R | SW | 负载能力
max. kN
（静态负载） | 适用
| CAD | 配件 | 价格 | 订购 |
|---|
| 27799-05-3030152029 | 适用于方形管 | B | 方形 | 30 | M22 | 5 | 5 | 19,5 | 29 | 6 | 28 | 3 | 30x30x1.5-2 | | | 根据要求 | | | 27799-05-3030152060 | 适用于方形管 | B | 方形 | 30 | M22 | 5 | 5 | 19,5 | 60 | 6 | 28 | 3 | 30x30x1.5-2 | | | 根据要求 | |
|

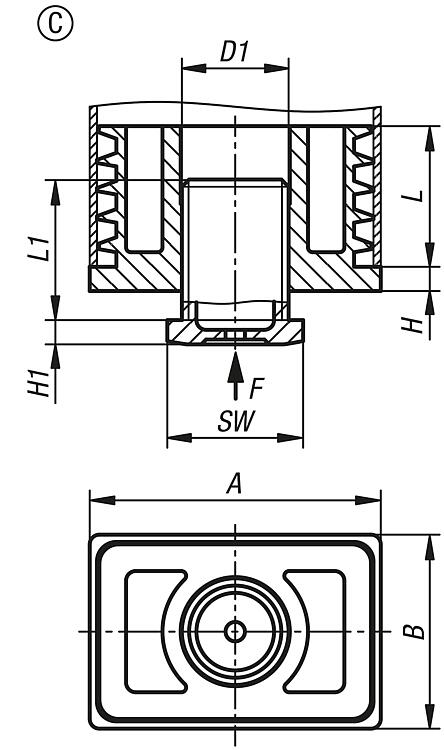

用于圆管和方管的无插件塑料调节插头，C 型，矩形 |
更多信息 |
| 订货号 | 类型 2 | 类型 | 形状类型 | A | B | D1
| H | H1 | L | L1 | SW | 负载能力
max. kN
（静态负载） | 适用
| CAD | 配件 | 价格 | 订购 |
|---|
| 27799-05-6040152029 | 适用于矩形管 | C | 矩形 | 60 | 40 | M22 | 5 | 5 | 29 | 29 | 28 | 4 | 60x40x1.5-2 | | | 根据要求 | | | 27799-05-6040152060 | 适用于矩形管 | C | 矩形 | 60 | 40 | M22 | 5 | 5 | 29 | 60 | 28 | 4 | 60x40x1.5-2 | | | 根据要求 | |
|
|
|
