夹紧臂 用于液压紧凑型转角夹具
04368-10

夹紧臂 用于液压紧凑型转角夹具

返回

商品描述/产品说明

产品说明产品描述:单夹紧臂用于紧凑型转角夹具 04368。固定材料包含在紧凑型转角夹具中。材料:钢制。规格:黑色氧化处理。提示:对于每个转角夹具,必须单独考虑夹紧臂存放架以及有效夹紧力与工作压力关系的说明。

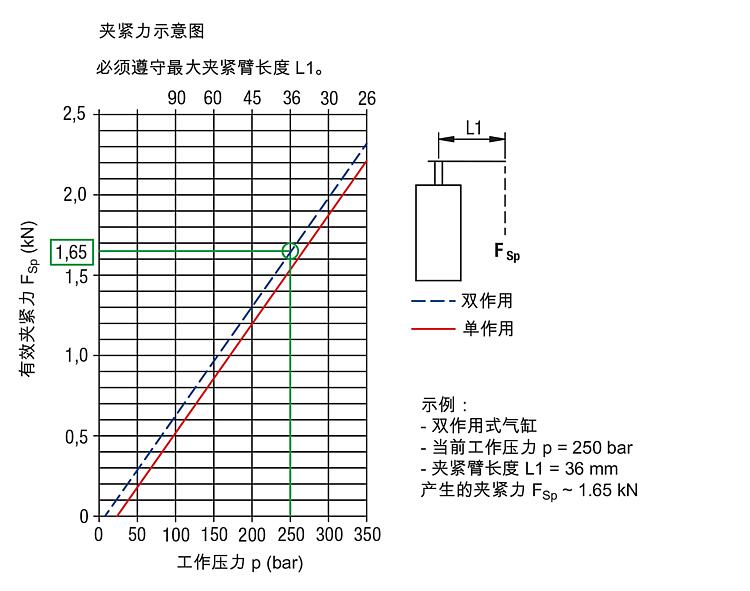

转角夹具的夹紧力图表对夹紧臂的尺寸设计具有决定性作用。
不得超过规定的工作压力,(如有必要)必须进行调整。
夹紧臂的摆动运动不得受阻。只有当转角夹具的摆动行程完成后,才能夹紧工件。
压力件必须在摆动运动结束后才能与工件接触。
为确保没有扭矩传递到活塞杆,在装配过程中必须反向固定夹紧臂。

避免触及摆动区域。手部和其他身体部位存在压伤风险。

遵守安全说明。
装配:安装或拆卸夹紧臂时,必须注意确保没有扭矩传递到转角夹具的活塞杆上。在拧紧或松开固定螺钉时,可以通过反向固定夹紧臂来防止这种情况。

1. 如果转角夹具有过载保护,必须首先进行检查,转动活塞直到过载保护啮合。转角夹具有三个啮合点,距离为 120°。

2. 夹紧臂的安装通常在无压状态下进行。将夹臂定位在活塞杆上后,就可以拧紧螺钉或螺母。但如果需要夹紧臂的精确夹紧位置,则必须用压力缩回转角夹具的活塞。然后可以将夹紧臂安装在所需位置。

3. 固定夹紧臂后,应多次检查转角夹具的夹紧过程,以确保夹紧点和夹紧行程正确。

4. 更换夹紧臂后,必须在几个夹紧周期后再次检查固定螺钉的扭矩,并在必要时,必须重新拧紧固定螺钉。
根据要求:其他尺寸和形状。附件:- 止动销 02153。
- 自调整支撑垫 02000, 02080, 02081, 02005, 02006。
- 六角形压块 07114。
特点:
RoHS

图纸

夹紧臂 用于液压紧凑型转角夹具

商品选择/筛选

订货号用于
活塞直径
D

D1GHH1H2H3LL1L2L4RCAD配件价格订购
04368-10-14262141010M6123,540842261066 根据要求
