42217UNILOCK 5 轴结构模块，系统尺寸 50 mm |
返回 |
|
|
产品说明材料：主体调质钢。
夹钳材质为不锈钢。规格：主体经氧化。
工作面经硬化和打磨处理。提示：UNILOCK 5 轴附加夹持模块用于加高基本模块和结构增高。
根据夹紧情况，可以通过基本模块和附加模块的组合实现最佳夹紧高度。
此外，系统尺寸 50 的附加夹持模块可以与系统尺寸 80 组合。
UNILOCK 夹紧销与固定螺钉 M8、M10 配合使用时可能产生以下保持力：
- 保持力 (M8) 15,000 kN
- 保持力 (M10) 25,000 kN
圆柱头螺钉 DIN EN ISO 4762 -12.9 的保持力
夹紧销只能在夹持模块中与已安装的可互换单元一起夹紧。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

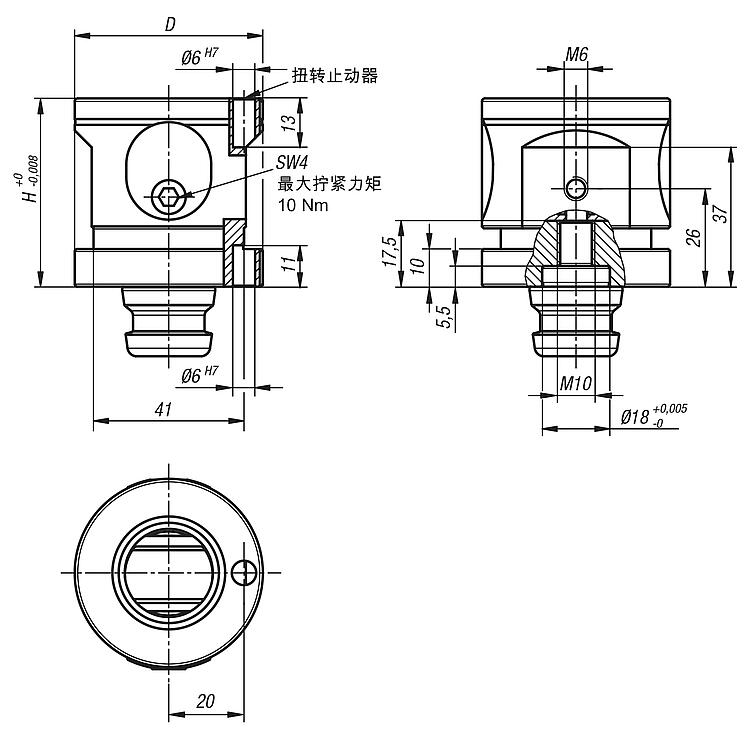

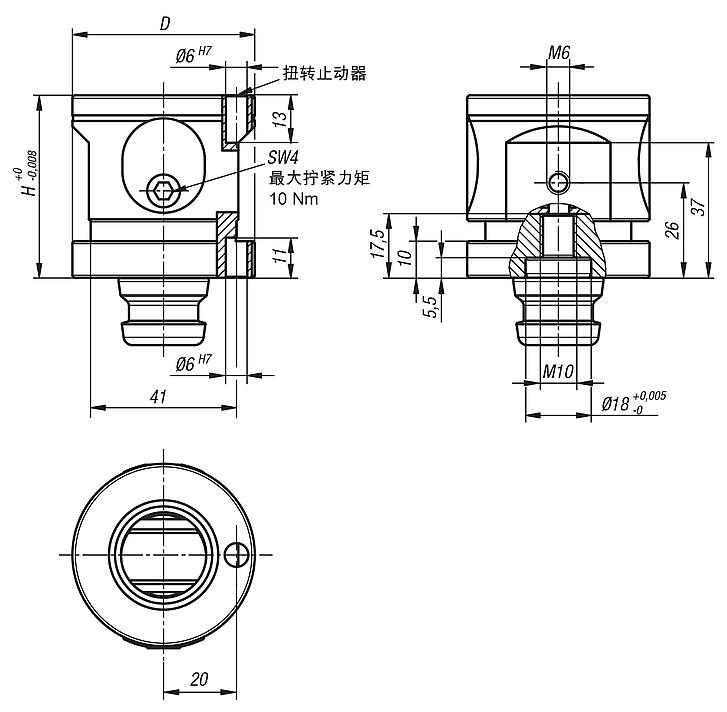

订货号
| 类型 | 形状类型 | D
| H | SW | 牵引力
kN | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 42217-0501 | B | 带防扭转保护 | 50 | 50 | 4 | 10 | 10 |  | | 根据要求 | |
|
|
