Pontas de aço
para
cabeçotes móveis com altura de ponta de 12 mm

34024-01

Pontas de aço para cabeçotes móveis com altura de ponta de...

Produtos
- Visão geral de produtos
  - Elementos para medição e teste
    - Sistemas de fixação e elementos de fixação para tecnologia de medição
      - Fixação para métodos de medição óptica
        Pontas de aço para cabeçotes móveis com altura de ponta de 12 mm

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço.Versão:carbonitretado.Indicação para encomenda:Avulso.Indicação:Pontas adequadas para o cabeçote móvel 34024.
As fendas nas formas C e D possibilitam a medição do comprimento da peça de trabalho.

D mín. e D máx. referem-se à peça de trabalho a ser medida.Acessórios:Cabeçotes móveis 34024.Particularidades:

RoHS

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

34024-01_Datasheet_32621_Pontas_de_a_o_para_cabe_otes_m_veis_com_altura_de_ponta_de_12_mm--pt

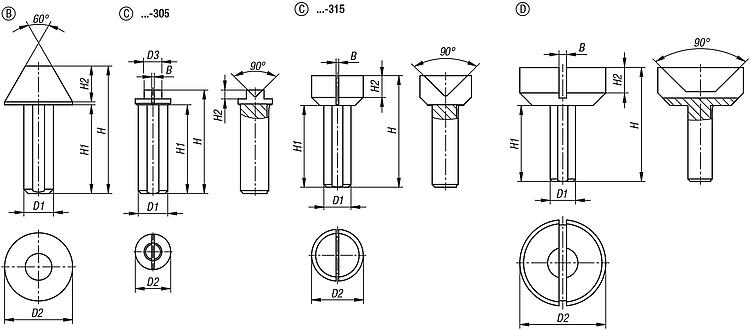

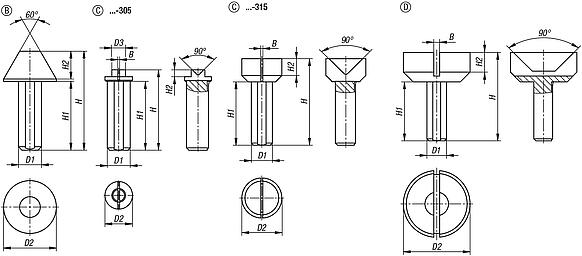

Desenhos (visão geral)

Pontas de aço
para
cabeçotes móveis com altura de ponta de 12 mm

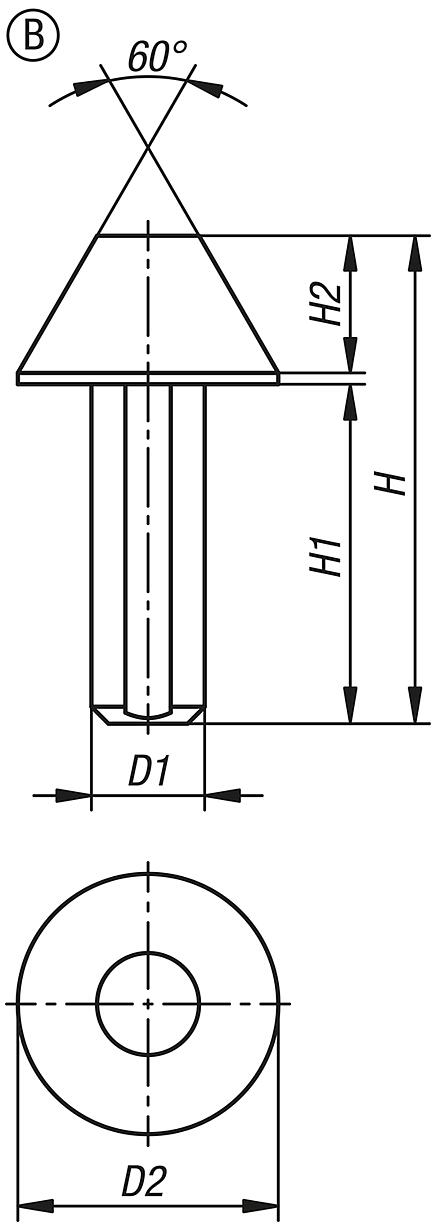

Pontas de aço para cabeçotes móveis com altura de ponta de 12 mm, forma B, achatadas

mais informações

Desenhos

Pontas de aço para cabeçotes móveis com altura de ponta de 12 mm, forma B, achatadas

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	D mín.	D máx.	D1	D2	H	H1	H2	CAD	Aces.	Preço	Encomendar
34024-01-222	B	plano	10	22	10	23	43,1	30	12,1			117,69 €

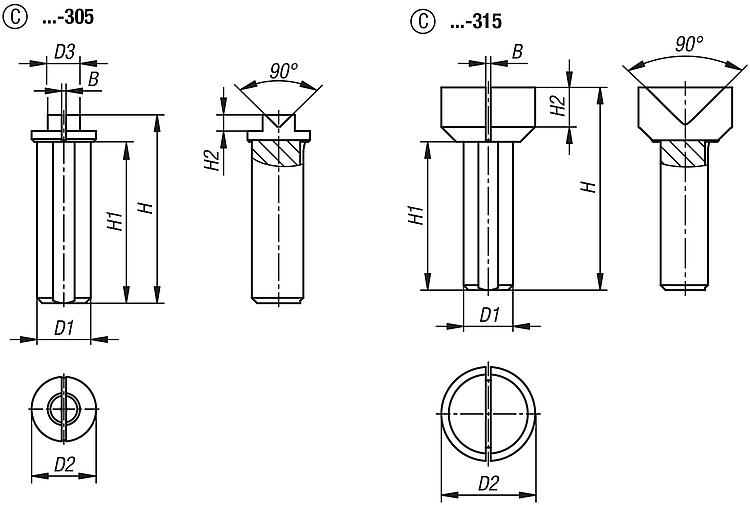

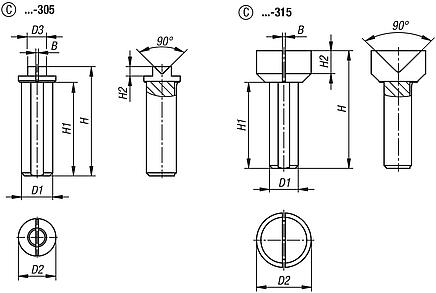

Pontas de aço para cabeçotes móveis com altura de ponta de 12 mm, forma C, ponta oca

mais informações

Desenhos

Pontas de aço para cabeçotes móveis com altura de ponta de 12 mm, forma C, ponta oca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	B	D mín.	D máx.	D1	D2	D3	H	H1	H2	CAD	Aces.	Preço	Encomendar
34024-01-305	C	Ponta oca	0,3	0,5	5	10	12	6	35	30	3			243,59 €
34024-01-315	C	Ponta oca	1	2	15	10	19	-	41	30	8			270,96 €

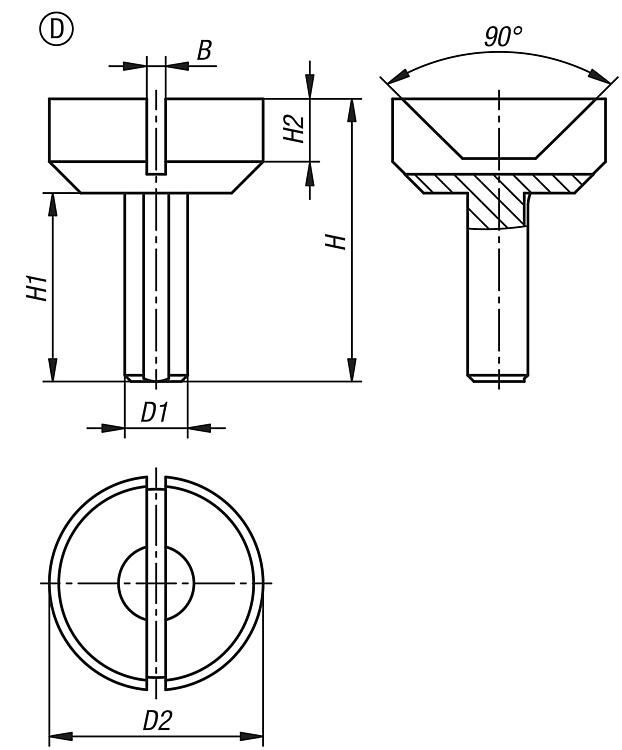

Pontas de aço para cabeçotes móveis com altura de ponta de 12 mm, forma D, ponta oca achatada

mais informações

Desenhos

Pontas de aço para cabeçotes móveis com altura de ponta de 12 mm, forma D, ponta oca achatada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	B	D mín.	D máx.	D1	D2	H	H1	H2	CAD	Aces.	Preço	Encomendar
34024-01-430	D	-	3	14	30	10	34	45	30	10			284,65 €
