        Pomelli a croce DIN 6335 in ghisa - inch

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Ghisa GJL 200.Versione:burattato.

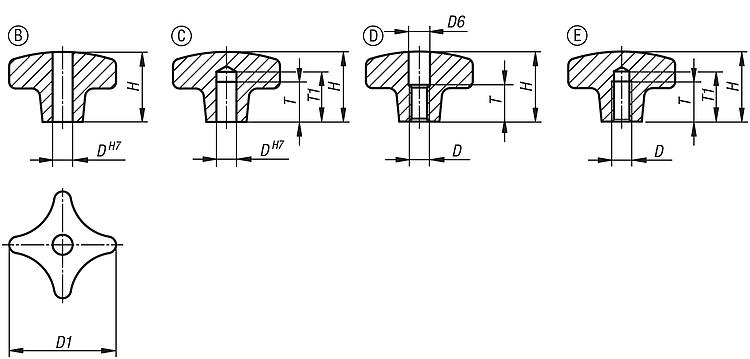

Non trattato.Nota:Per gli articoli in pollici, la misura della forma D è espressa in pollici, tutte le altre forme sono in mm.Nota disegno:

Forma B: foro passante
Forma C: foro cieco
Forma D: filettatura forata
Forma E: foro cieco filettato

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06160 inch Pomelli a croce DIN 6335 in ghisa - inch

256 kB

Disegni (sintesi completa)

Pomelli a croce simili a DIN 6335 in ghisa, forma B, foro continuo - inch

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in ghisa, forma B, foro continuo - inch

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D	D1	D2	H	H3	Prezzo
06160-2CM	B	burattato	0,25	32	12	20	10	2,35 €
06160-2CN	B	burattato	0,312	40	14	25	14	3,23 €
06160-2CO	B	burattato	0,375	50	18	32	20	4,23 €
06160-2CP	B	burattato	0,5	63	20	40	25	5,68 €
06160-2CQ	B	burattato	0,625	80	25	50	30	9,33 €
06160-2CR	B	burattato	0,75	100	32	63	38	18,09 €

Pomelli a croce DIN 6335 in ghisa, forma C, foro cieco - inch

Maggiori informazioni

Disegni

Pomelli a croce DIN 6335 in ghisa, forma C, foro cieco - inch

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D	D1	D2	H	H3	T	T1	Prezzo
06160-3CM	C	burattato	0,25	32	12	21	10	12	15	2,35 €
06160-3CN	C	burattato	0,312	40	14	26	14	15	18	3,23 €
06160-3CO	C	burattato	0,375	50	18	34	20	18	21	4,23 €
06160-3CP	C	burattato	0,5	63	20	42	25	22	25	5,68 €
06160-3CQ	C	burattato	0,625	80	25	52	30	28	32	9,33 €
06160-3CR	C	burattato	0,75	100	32	65	38	36	40	18,09 €

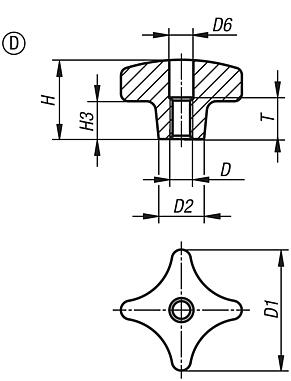

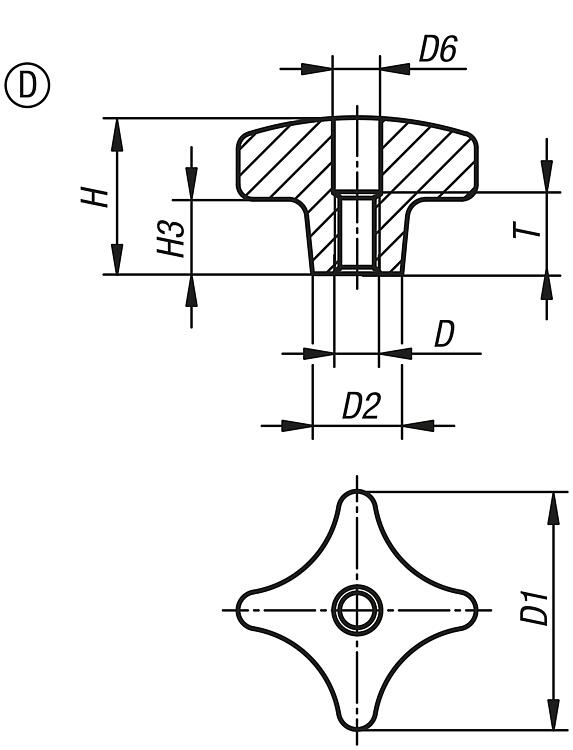

Pomelli a croce DIN 6335 in ghisa, forma D, filettatura forata - inch

Maggiori informazioni

Disegni

Pomelli a croce DIN 6335 in ghisa, forma D, filettatura forata - inch

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D	D1	D2	D6	H	H3	T	Prezzo
06160-4A2	D	-	1/4-20	32	12	6,4	20	10	10	2,35 €
06160-4A3	D	-	5/16-18	40	14	8,4	25	14	13	3,23 €
06160-4A4	D	-	3/8-16	50	18	10,5	32	20	16	4,23 €
06160-4A5	D	-	1/2-13	63	20	13	40	25	20	5,68 €
06160-4A6	D	-	5/8-11	80	25	17	50	30	20	9,33 €
06160-4A7	D	-	3/4-10	100	32	21	63	38	25	18,09 €

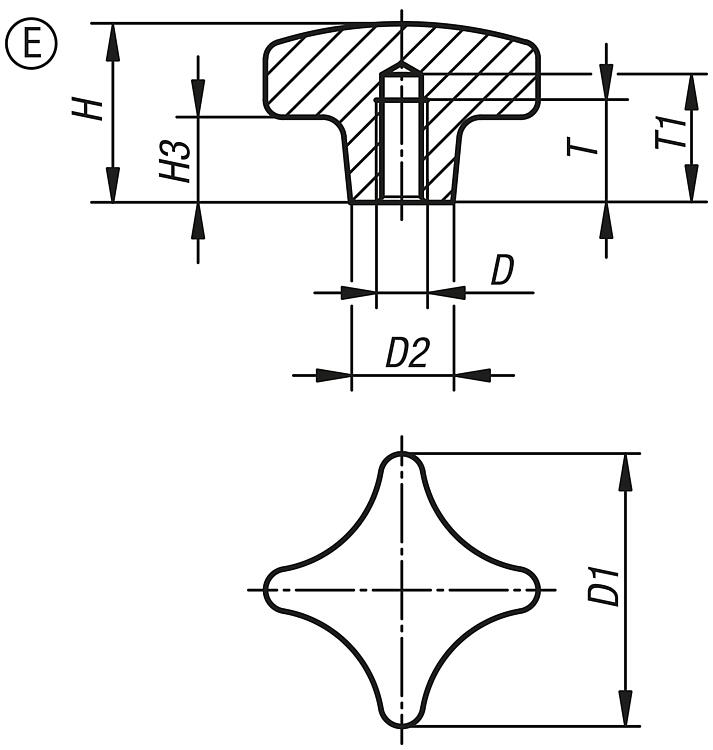

Pomelli a croce DIN 6335 in ghisa, forma E, foro cieco filettato - inch

Maggiori informazioni

Disegni

Pomelli a croce DIN 6335 in ghisa, forma E, foro cieco filettato - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	T	T1	Prezzo
06160-5A2	E	burattato	1/4-20	32	12	21	10	12	15	2,35 €
06160-5A3	E	burattato	5/16-18	40	14	26	14	15	18	3,23 €
06160-5A4	E	burattato	3/8-16	50	18	34	20	18	21	4,23 €
06160-5A5	E	burattato	1/2-13	63	20	42	25	22	25	5,68 €
06160-5A6	E	burattato	5/8-11	80	25	52	30	28	32	9,33 €
06160-5A7	E	burattato	3/4-10	100	32	65	38	36	40	18,09 €
