06200 inchManopole a lobi simili a DIN 6336 in ghisa - inch |
Indietro |
|
|
DescrizioneMateriale:Ghisa GJL 200.Versione:burattato.

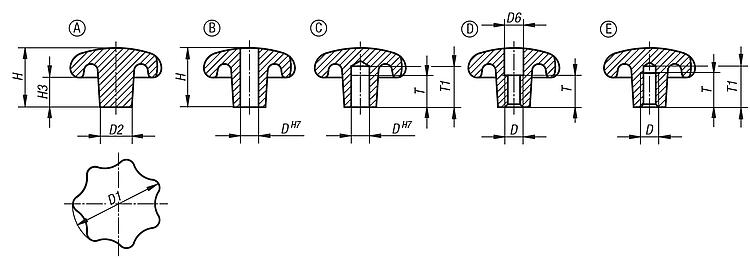

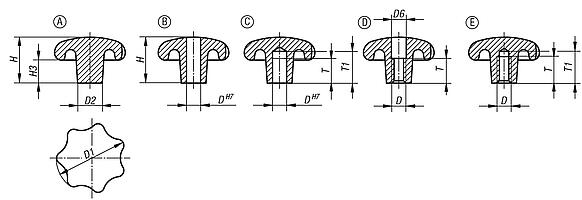

Non trattato.Nota:Per gli articoli in pollici, la misura della forma D è espressa in pollici, tutte le altre forme sono in mm.Su richiesta:Manopole a lobi in ghisa con rivestimento in plastica.Nota disegno:Forma A: pezzo grezzo
Forma B: foro passante

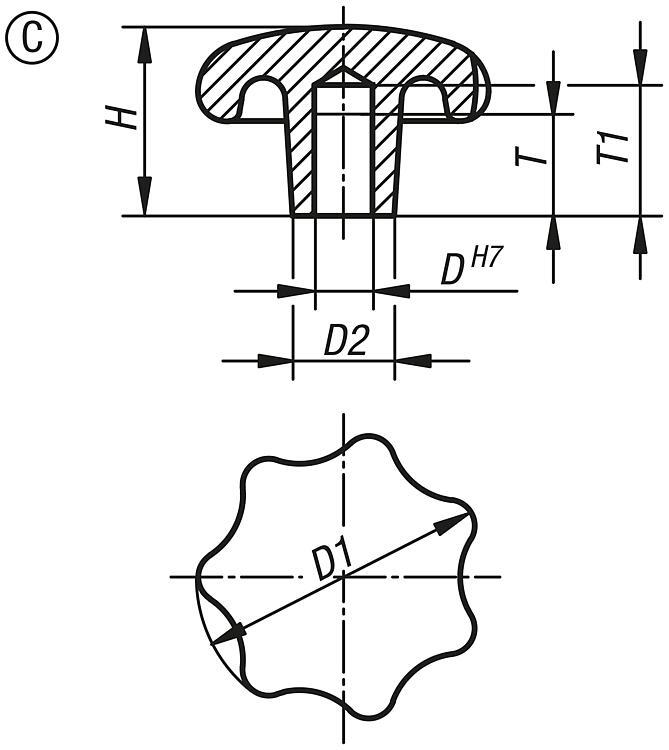

Forma C: foro cieco

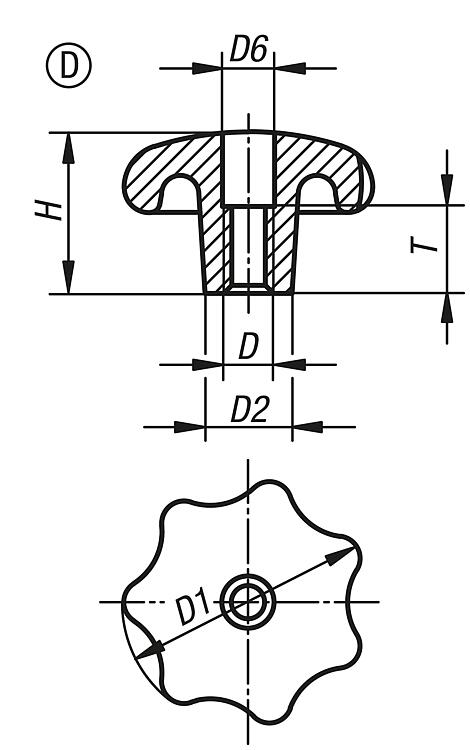

Forma D: filettatura forata
Forma E: foro cieco filettato DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
N. ordine
| Forma | Superficie
corpo base | D | D1 | D2 | H | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06200-2CM | B | burattato | 0,25 | 32 | 12 | 20 |  | | 3,06 € | | | 06200-2CN | B | burattato | 0,312 | 40 | 14 | 25 | | | 3,22 € | | | 06200-2CO | B | burattato | 0,375 | 50 | 18 | 32 | | | 4,58 € | | | 06200-2CP | B | burattato | 0,5 | 63 | 20 | 40 | | | 6,68 € | | | 06200-2CQ | B | burattato | 0,625 | 80 | 25 | 50 | | | 11,99 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Superficie
corpo base | D
| D1 | D2 | H | T | T1 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06200-3CM | C | burattato | 0,25 | 32 | 12 | 20 | 12 | 15 | | | 3,06 € | | | 06200-3CN | C | burattato | 0,312 | 40 | 14 | 25 | 15 | 18 | | | 3,22 € | | | 06200-3CO | C | burattato | 0,375 | 50 | 18 | 32 | 18 | 21 | | | 4,58 € | | | 06200-3CP | C | burattato | 0,5 | 63 | 20 | 40 | 22 | 25 | | | 6,68 € | | | 06200-3CQ | C | burattato | 0,625 | 80 | 25 | 50 | 28 | 32 | | | 11,99 € | |
|
|
|
