        Pomelli a croce simili a DIN 6335 in acciaio inox - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio inox 1.4308.

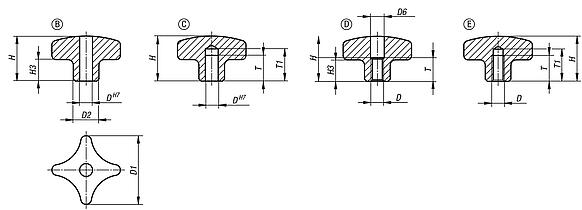

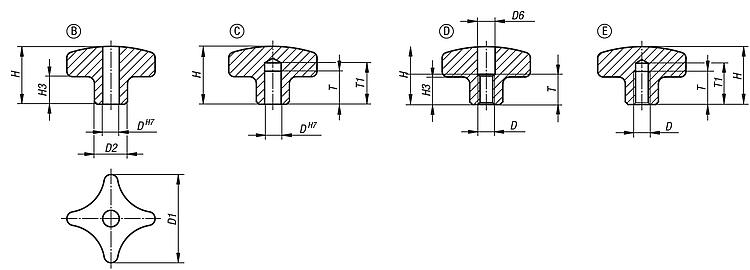

Versione:rettificato e lucidato.Nota:Per gli articoli in pollici, la misura della forma D è espressa in pollici, tutte le altre forme sono in mm.Su richiesta:Pomelli a croce in acciaio inox con filettatura esterna.Nota disegno:

Forma B: foro passante
Forma C: foro cieco
Forma D: filettatura forata
Forma E: foro cieco filettato

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06158 inch Pomelli a croce simili a DIN 6335 in acciaio inox - inch

202 kB

Disegni (sintesi completa)

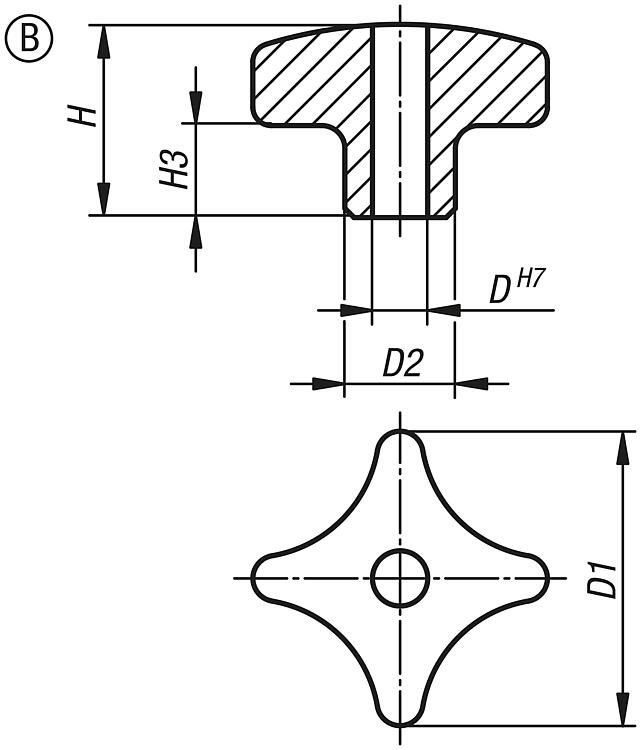

Pomelli a croce simili a DIN 6335 in acciaio inox, forma B, foro continuo - inch

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in acciaio inox, forma B, foro continuo - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	Prezzo
06158-2032CM2	B	lucidato	0,25	32	12	21	10	9,17 €
06158-2040CN2	B	lucidato	0,312	40	14	26	13	12,01 €
06158-2050CO2	B	lucidato	0,375	50	18	34	17	14,48 €
06158-2063CP2	B	lucidato	0,5	63	20	42	21	18,33 €

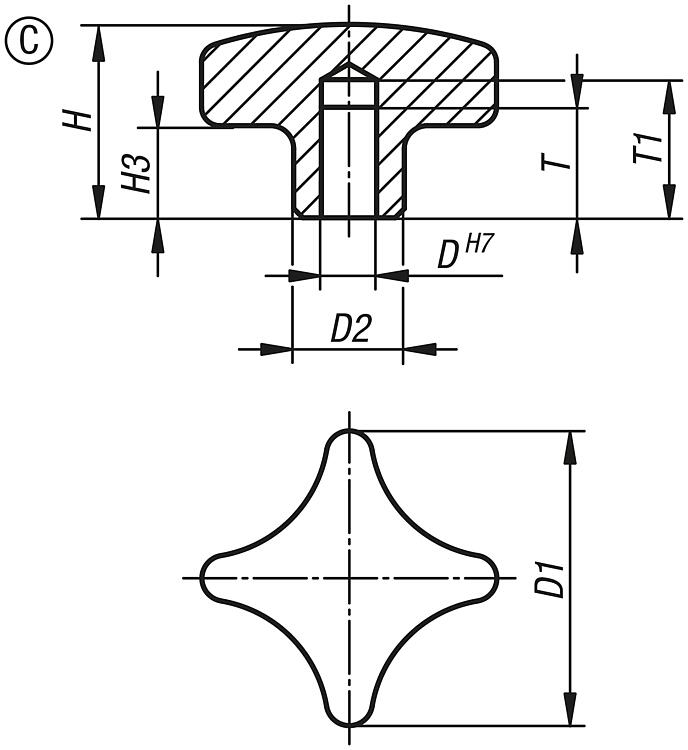

Pomelli a croce simili a DIN 6335 acciaio inox, forma C, foro cieco - inch

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 acciaio inox, forma C, foro cieco - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	T	T1	Prezzo
06158-3040CN2	C	lucidato	0,312	40	14	26	13	15	18	12,91 €
06158-3050CO2	C	lucidato	0,375	50	18	34	17	18	21	15,48 €
06158-3063CP2	C	lucidato	0,5	63	20	42	21	22	25	19,69 €
06158-3032CM2	C	lucidato	0,25	32	12	21	10	12	15	10,21 €

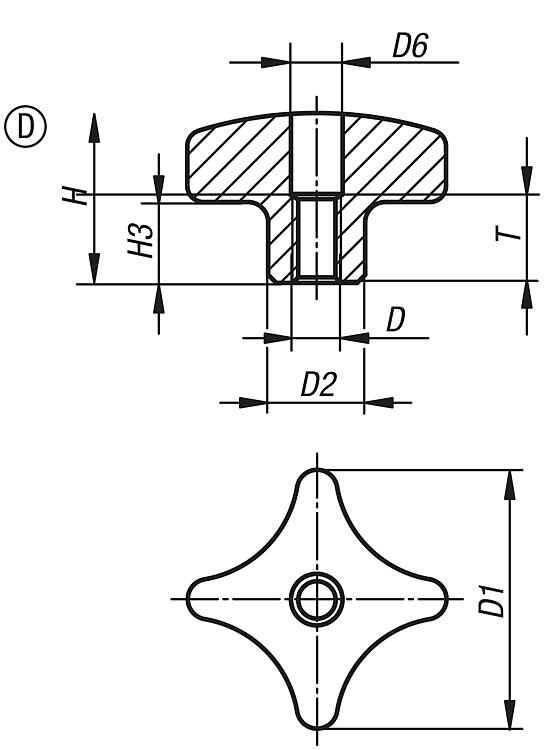

Pomelli a croce simili a DIN 6335 in acciaio inox, forma D, filettatura forata - inch

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in acciaio inox, forma D, filettatura forata - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	D6	H	H3	T	Prezzo
06158-4032A22	D	lucidato	1/4-20	32	12	6,4	21	10	11	11,30 €
06158-4040A32	D	lucidato	5/16-18	40	14	8,4	26	13	14	14,33 €
06158-4050A42	D	lucidato	3/8-16	50	18	10,5	34	17	18	16,91 €
06158-4063A52	D	lucidato	1/2-13	63	20	13	42	21	22	20,75 €

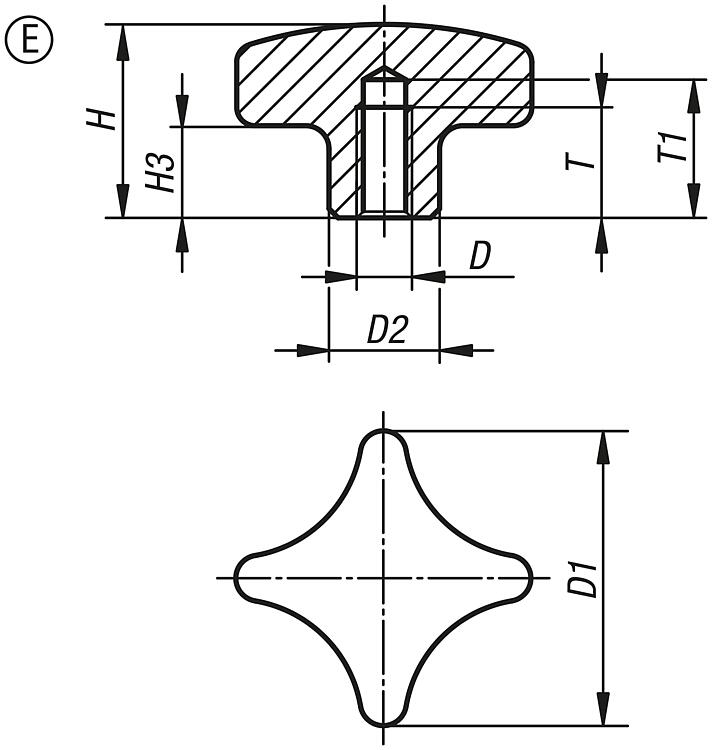

Pomelli a croce simili a DIN 6335 acciaio inox, forma E, foro cieco filettato - inch

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 acciaio inox, forma E, foro cieco filettato - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	T	T1	Prezzo
06158-5032A22	E	lucidato	1/4-20	32	12	21	10	12	15	11,30 €
06158-5040A32	E	lucidato	5/16-18	40	14	26	13	15	18	14,33 €
06158-5050A42	E	lucidato	3/8-16	50	18	34	17	18	21	16,91 €
06158-5063A52	E	lucidato	1/2-13	63	20	42	21	22	25	20,75 €
