        Pomelli a lobi simili a DIN 6336 in acciaio inox - inch

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Acciaio inox 1.4308.
Perno filettato acciaio inox 1.4305.
Spina trasversale acciaio inox 1.4310.

Versione:rettificato e lucidato o sabbiato.

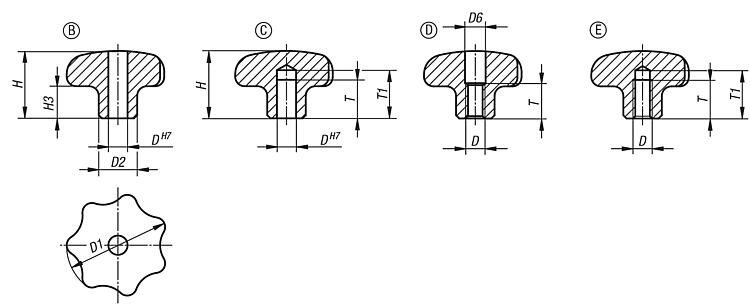

Perno filettato e spina trasversale non trattati.Nota:Per gli articoli in pollici, la misura della forma D è espressa in pollici, tutte le altre forme sono in mm.Nota disegno:

Forma B: foro passante
Forma C: foro cieco
Forma D: filettatura forata
Forma E: foro cieco filettato
Forma L: con filettatura esterna

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06194 inch Pomelli a lobi simili a DIN 6336 in acciaio inox - inch

188 kB

Disegni (sintesi completa)

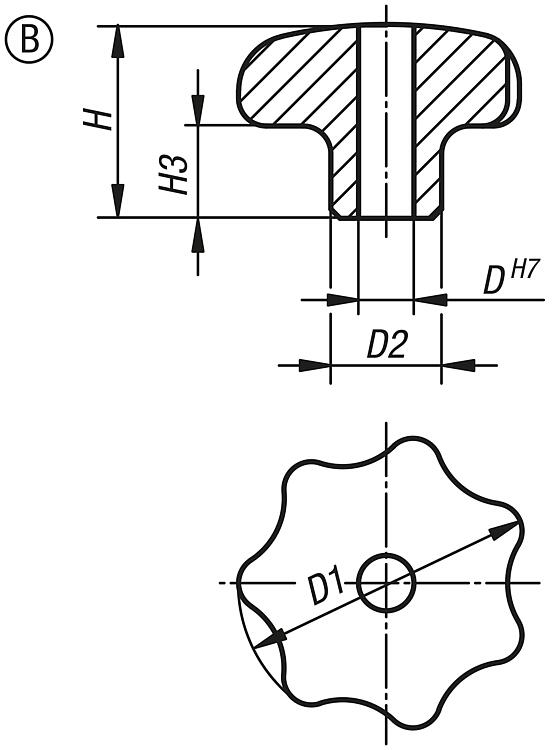

Pomelli a lobi simili a DIN 6336 in acciaio inox, forma B, foro continuo - inch

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 in acciaio inox, forma B, foro continuo - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	Prezzo
06194-232CM2	B	lucidato	0,25	32	12	21	10	9,17 €
06194-240CN2	B	lucidato	0,312	40	14	26	13	12,01 €
06194-250CO2	B	lucidato	0,375	50	18	34	17	14,48 €
06194-263CP2	B	lucidato	0,5	63	20	42	21	19,00 €

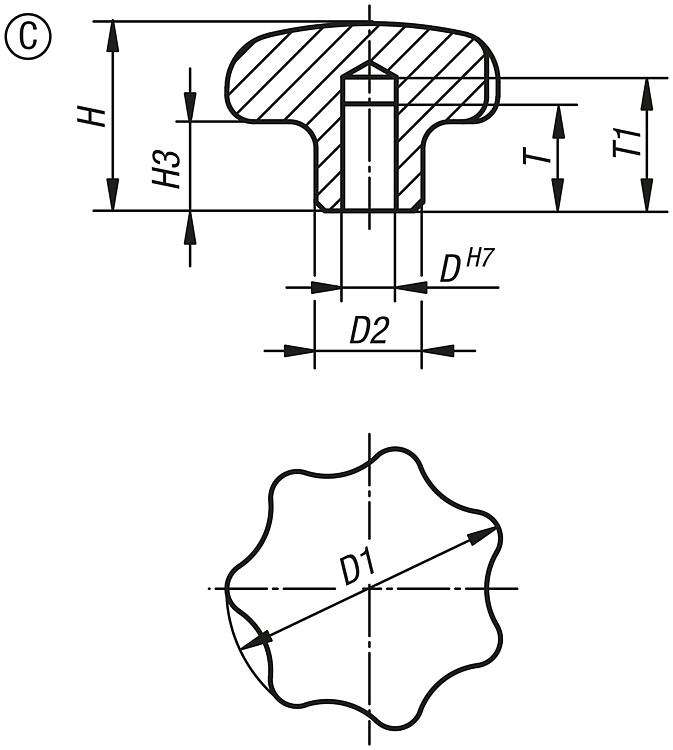

Pomelli a lobi simili a DIN 6336 acciaio inox, forma C, foro cieco - inch

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 acciaio inox, forma C, foro cieco - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	T	T1	Prezzo
06194-332CM2	C	lucidato	0,25	32	12	21	10	12	15	10,21 €
06194-340CN2	C	lucidato	0,312	40	14	26	13	15	18	13,41 €
06194-350CO2	C	lucidato	0,375	50	18	34	17	18	21	17,62 €
06194-363CP2	C	lucidato	0,5	63	20	42	21	22	25	22,86 €

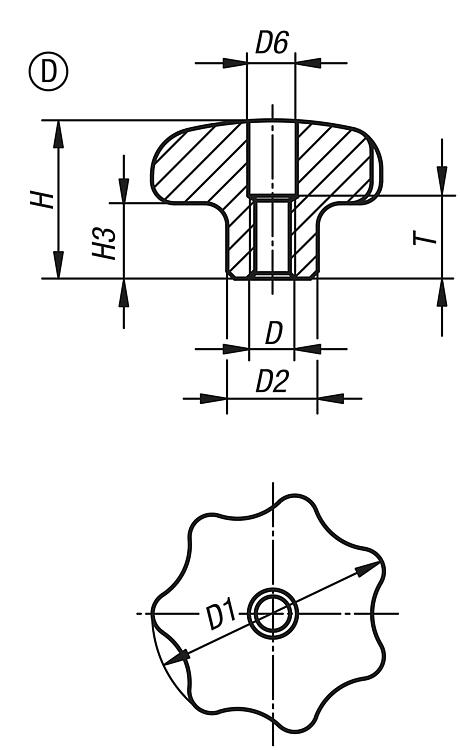

Pomelli a lobi simili a DIN 6336 in acciaio inox, forma D, filettatura forata - inch

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 in acciaio inox, forma D, filettatura forata - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	D6	H	H3	T	Prezzo
06194-432A22	D	lucidato	1/4-20	32	12	6,4	21	10	11	11,30 €
06194-440A32	D	lucidato	5/16-18	40	14	8,4	26	13	14	14,33 €
06194-450A42	D	lucidato	3/8-16	50	18	10,5	34	17	18	19,03 €
06194-463A52	D	lucidato	1/2-13	63	20	13	42	21	22	24,15 €
06194-432A23	D	sabbiata	1/4-20	32	12	6,4	21	10	11	10,19 €
06194-440A33	D	sabbiata	5/16-18	40	14	8,4	26	13	14	12,88 €
06194-450A43	D	sabbiata	3/8-16	50	18	10,5	34	17	18	17,14 €

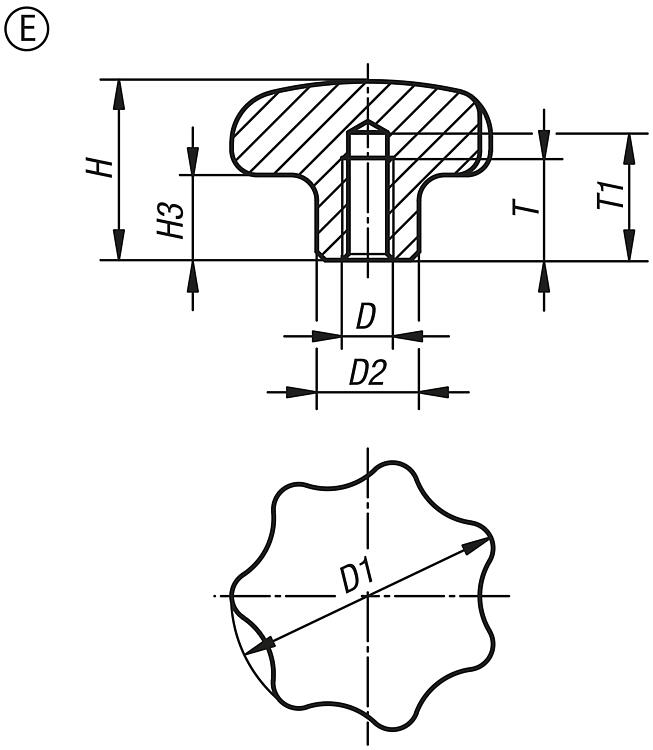

Pomelli a lobi simili a DIN 6336 acciaio inox, forma E, foro cieco filettato - inch

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 acciaio inox, forma E, foro cieco filettato - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	T	T1	Prezzo
06194-532A22	E	lucidato	1/4-20	32	12	21	10	12	15	11,30 €
06194-540A32	E	lucidato	5/16-18	40	14	26	13	15	18	14,33 €
06194-550A42	E	lucidato	3/8-16	50	18	34	17	18	21	19,03 €
06194-563A52	E	lucidato	1/2-13	63	20	42	21	22	25	24,15 €
06194-532A23	E	sabbiata	1/4-20	32	12	21	10	12	15	10,19 €
06194-540A33	E	sabbiata	5/16-18	40	14	26	13	15	18	12,88 €
06194-550A43	E	sabbiata	3/8-16	50	18	34	17	18	21	17,14 €

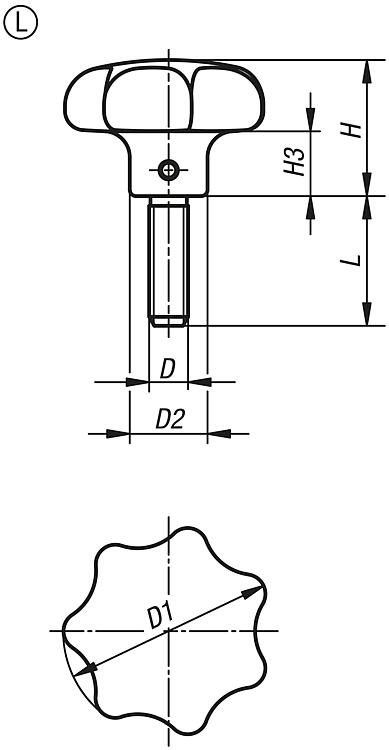

Pomelli a lobi simili a DIN 6336 acciaio inox, forma L, filettatura esterna - inch

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336 acciaio inox, forma L, filettatura esterna - inch

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	L	Prezzo
06194-632A23X20	L	sabbiata	1/4-20	32	12	21	10	20	14,90 €
06194-640A33X20	L	sabbiata	5/16-18	40	14	26	13	20	16,43 €
06194-650A43X25	L	sabbiata	3/8-16	50	18	34	17	25	21,40 €
06194-650A43X50	L	sabbiata	3/8-16	50	18	34	17	50	22,14 €
