27801Supporti piani per piedini articolati in zinco pressofuso o... |
Indietro |
|
|
DescrizioneMateriale:Supporto piano in zinco pressofuso o acciaio inox 1.4305.
Piastra antiscivolo elastomero termoplastico. Versione:Supporto piano in zinco pressofuso verniciato a polvere colore nero.
Supporto piano in acciaio inox non trattato.Nota:I piedini articolati sono composti da un supporto piano e un mandrino filettato e/o una testa a sfera. Ogni supporto piano può essere combinato con ogni mandrino filettato e/o con ogni testa a sfera.
La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino articolato.
Per le aste filettate compatibili vedere 27810.

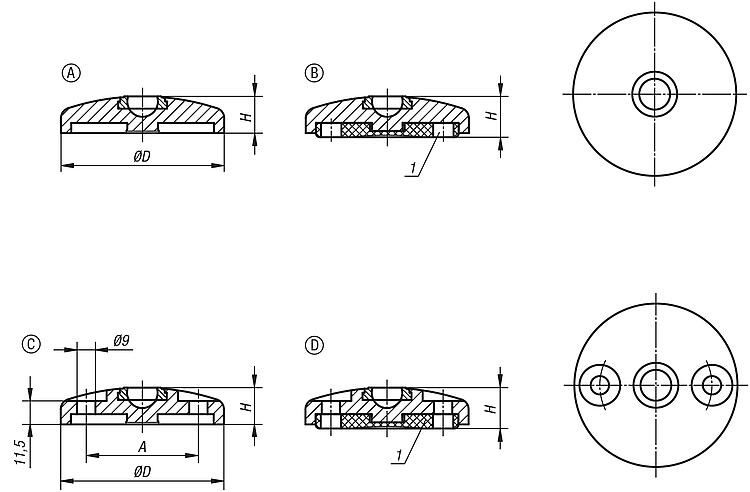

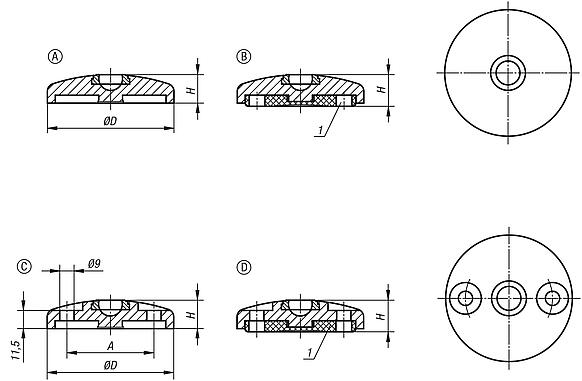

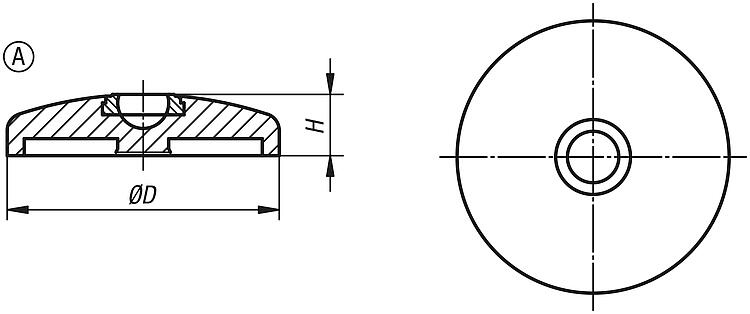

Per le teste a sfera compatibili vedere 27811.Nota disegno:Forma A senza foro di avvitamento senza piastra antiscivolo

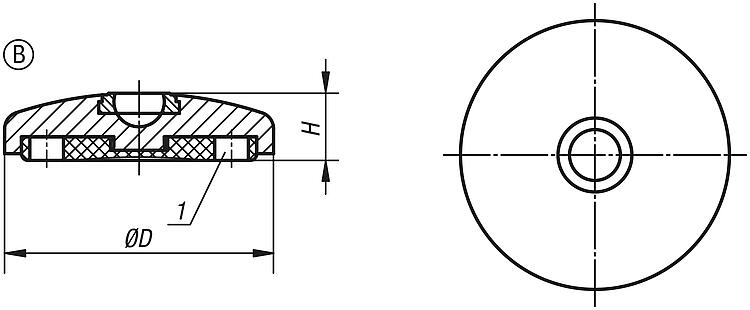

Forma B senza foro di avvitamento con piastra antiscivolo

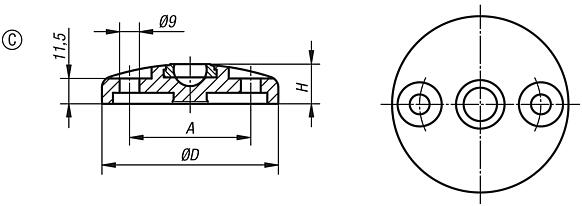

Forma C con foro di avvitamento (aperto) senza piastra antiscivolo

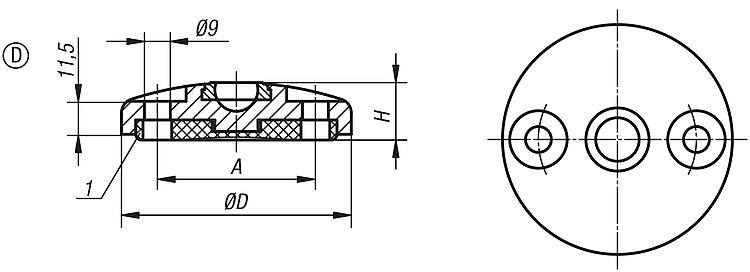

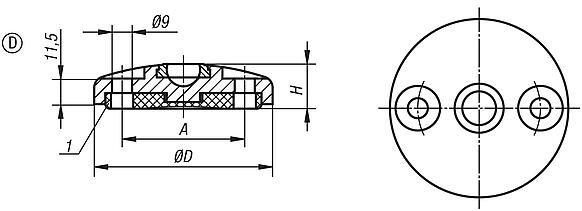

Forma D con foro di avvitamento (aperto) senza piastra antiscivolo
1) dal supporto piano Ø 80 DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D
| A | H | Carico
ammissibile
max. kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27801-10301 | A | zinco | 30 | - | 18 | 20 |  |  | 5,83 € | | | 27801-10401 | A | zinco | 40 | - | 18 | 30 | | | 6,65 € | | | 27801-10451 | A | zinco | 45 | - | 18 | 30 | | | 7,84 € | | | 27801-10501 | A | zinco | 50 | - | 18 | 30 | | | 7,84 € | | | 27801-10601 | A | zinco | 60 | - | 18 | 30 | | | 9,23 € | | | 27801-10801 | A | zinco | 80 | - | 18 | 30 | | | 12,55 € | | | 27801-11001 | A | zinco | 100 | - | 18 | 35 | | | 17,04 € | | | 27801-11201 | A | zinco | 120 | - | 18 | 35 | | | 18,84 € | | | 27801-10302 | A | acciaio inox | 30 | - | 18 | 20 | | | 11,45 € | | | 27801-10402 | A | acciaio inox | 40 | - | 18 | 30 | | | 12,68 € | | | 27801-10452 | A | acciaio inox | 45 | - | 18 | 30 | | | 14,44 € | | | 27801-10502 | A | acciaio inox | 50 | - | 18 | 35 | | | 16,87 € | | | 27801-10602 | A | acciaio inox | 60 | - | 18 | 35 | | | 21,44 € | | | 27801-10802 | A | acciaio inox | 80 | - | 18 | 35 | | | 34,36 € | | | 27801-11002 | A | acciaio inox | 100 | - | 18 | 40 | | | 52,76 € | | | 27801-11202 | A | acciaio inox | 120 | - | 18 | 40 | | | 68,56 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D
| A | H | Carico
ammissibile
max. kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27801-20301 | B | zinco | 30 | - | 20 | 20 | | | 6,51 € | | | 27801-20401 | B | zinco | 40 | - | 20 | 30 | | | 7,51 € | | | 27801-20451 | B | zinco | 45 | - | 20 | 30 | | | 8,77 € | | | 27801-20501 | B | zinco | 50 | - | 20 | 30 | | | 8,86 € | | | 27801-20601 | B | zinco | 60 | - | 20 | 30 | | | 10,25 € | | | 27801-20801 | B | zinco | 80 | - | 20 | 30 | | | 14,11 € | | | 27801-21001 | B | zinco | 100 | - | 20 | 35 | | | 20,18 € | | | 27801-21201 | B | zinco | 120 | - | 20 | 35 | | | 22,14 € | | | 27801-20302 | B | acciaio inox | 30 | - | 20 | 20 | | | 12,17 € | | | 27801-20402 | B | acciaio inox | 40 | - | 20 | 30 | | | 13,58 € | | | 27801-20452 | B | acciaio inox | 45 | - | 20 | 30 | | | 15,41 € | | | 27801-20502 | B | acciaio inox | 50 | - | 20 | 35 | | | 17,87 € | | | 27801-20602 | B | acciaio inox | 60 | - | 20 | 35 | | | 22,47 € | | | 27801-20802 | B | acciaio inox | 80 | - | 20 | 35 | | | 35,90 € | | | 27801-21002 | B | acciaio inox | 100 | - | 20 | 40 | | | 55,99 € | | | 27801-21202 | B | acciaio inox | 120 | - | 20 | 40 | | | 72,15 € | |
|
|
|
