Giunti dentellati in elastomero accoppiamento con perno filettato
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Giunto a stella in poliuretano con durezza Shore 98-A. Mozzo in alluminio.Versione:Superficie non trattata.Nota:Il serraggio del mozzo per mezzo di perni filettati è un'alternativa economica agli accoppiamenti realizzati con elastomeri con mozzi di serraggio radiale (23022). Con il serraggio dei mozzi con perni filettati si riducono sensibilmente i tempi di montaggio. I giunti possono essere montati già assemblati, ma è possibile anche un inserimento a innesto. Una leggera oliatura del giunto a stella riduce la forza richiesta per il montaggio. Rispettare la coppia di serraggio necessaria del perno filettato. Per uno smontaggio semplice suggeriamo di corredare gli alberi con una superficie piana.Montaggio:Per il collegamento del perno dell'albero al foro del mozzo deve essere selezionato un accoppiamento provvisorio. Il gioco deve essere pari almeno a 0,01 mm e al massimo a 0,04 mm, ad es. Albero Ø 6 f7 Mozzo Ø 6 H8. Sono possibili diametri inferiori a D min., tuttavia non è più garantita una trasmissione sicura del momento nominale di accoppiamento.Su richiesta:Fori per mozzo D1 e D2 separatamente con classe o campo di tolleranza.Nota disegno:

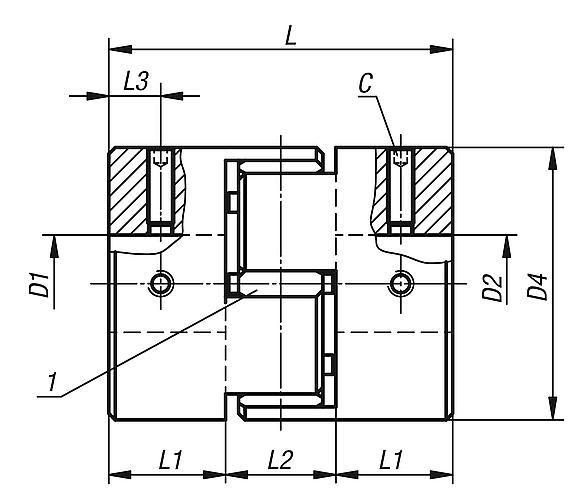

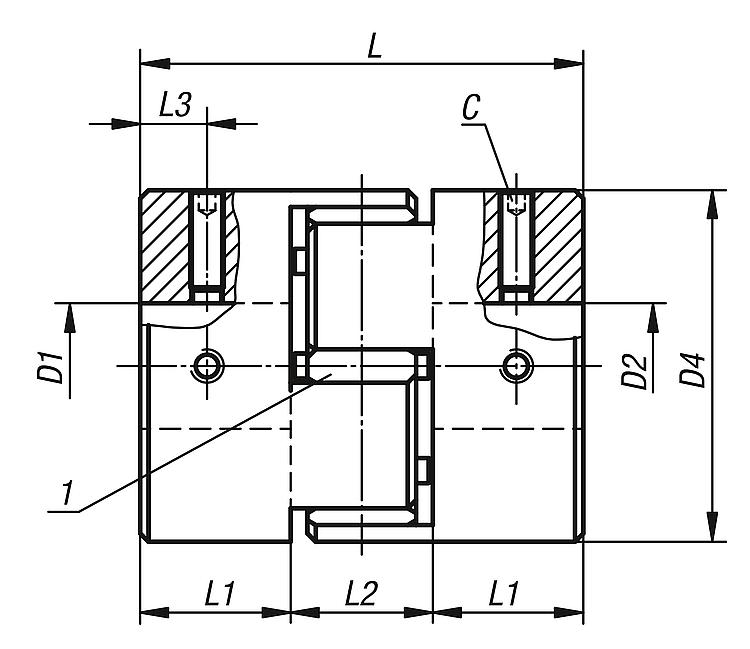

1) Impugnatura a lobi in elastomero
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
