23000Giunti a soffietto in metallo con mozzo di serraggio radiale |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Mozzo in alluminio, soffietto in acciaio inox.Versione:Superficie non trattata.Nota:Con i mozzi di bloccaggio azionati radialmente si riducono sensibilmente i tempi di montaggio e si semplifica quest'ultimo anche in situazioni di difficile accesso. Rispettare la coppia di serraggio necessaria della vite di serraggio.Range di temperatura: Da -40 °C a +200 °CMontaggio:Per il collegamento del perno dell'albero al foro del mozzo deve essere selezionato un accoppiamento provvisorio. Il gioco deve essere pari almeno a 0,01 mm e massimo a 0,04 mm, ad es.
Albero Ø 28 k6
Foro Ø 28 F6.
Sono possibili diametri inferiori a D min., tuttavia non è più garantita una trasmissione sicura del momento nominale di accoppiamento.

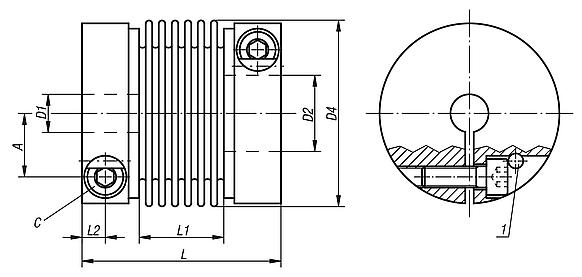

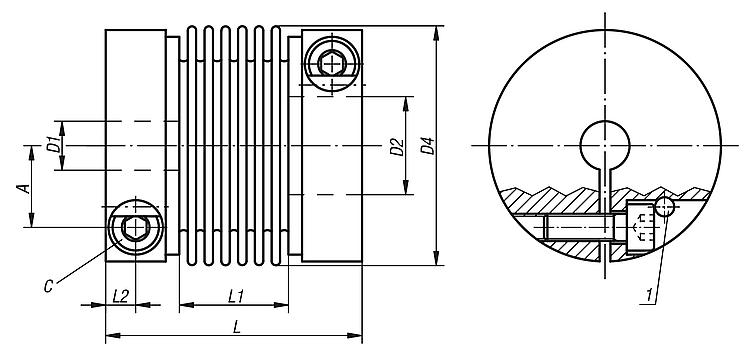

Dal momento che i soffietti metallici sono fatti di fine lamiera di acciaio inox è richiesta molta attenzione nelle operazioni di montaggio e smontaggio. I danni al soffietto possono rendere inutilizzabile il giunto.Su richiesta:Fori per mozzo D1 e D2 separatamente con classe o campo di tolleranza.Nota disegno:1) Sistema EASY - Clamp da dimensione 20 DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
| N. ordine | Dimensioni | Coppia
nominale
Nm | Momento
di inerzia
(10⁻³ kgm²) | Resistenza
alla torsione
Nm/arcmin | Max.
disallineamento
dell'albero assiale ± | Max.
disallineamento
dell'albero laterale | Rigidezza assiale
della molla
N/mm | Rigidezza laterale
della molla
N/mm | Coppia di
serraggio delle
viti Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23000-001 | 1 | 1 | 0,0004 | 0,09 | 0,3 | 0,2 | 21 | 26 | 1 |  | | 87,40 € | | | 23000-004 | 4 | 4 | 0,003 | 0,46 | 0,4 | 0,2 | 35 | 65 | 2 | | | 112,86 € | | | 23000-007 | 7 | 7 | 0,014 | 1,1 | 0,6 | 0,25 | 45 | 60 | 4 | | | 155,41 € | | | 23000-012 | 12 | 12 | 0,03 | 2,05 | 0,7 | 0,25 | 40 | 70 | 7 | | | 240,70 € | | | 23000-020 | 20 | 20 | 0,14 | 5,2 | 0,8 | 0,25 | 51 | 190 | 14 | | | 268,61 € | | | 23000-060 | 60 | 60 | 0,29 | 8,7 | 0,9 | 0,3 | 49 | 260 | 35 | | | 305,24 € | | | 23000-170 | 170 | 170 | 0,83 | 17,5 | 1 | 0,3 | 80 | 470 | 65 | | | 434,32 € | | | 23000-400 | 400 | 400 | 2,42 | 47,1 | 1 | 0,3 | 100 | 640 | 115 | | | 462,20 € | | | 23000-600 | 600 | 600 | 4,7 | 66,9 | 1 | 0,3 | 100 | 980 | 200 | | | 757,61 € | |
N. ordine
| D1/D2
preforato | D1/D2
min. | D1/D2
max. | D4 | A | C
(DIN
912-10.9) | L | L1 | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23000-001 | 3 | 3 | 6 | 16,5 | 4,6 | M2,5 | 31,5 | 13,5 | 3,3 | | | 87,40 € | | | 23000-004 | 4 | 5 | 10 | 24,5 | 7,5 | M3 | 43,5 | 17,5 | 4,4 | | | 112,86 € | | | 23000-007 | 5 | 6 | 17 | 34 | 11 | M4 | 57 | 29 | 5 | | | 155,41 € | | | 23000-012 | 5 | 6 | 19 | 39,5 | 13 | M5 | 62 | 29 | 6 | | | 240,70 € | | | 23000-020 | 7 | 9 | 30 | 56 | 19 | M6 | 70 | 30 | 7,5 | | | 268,61 € | | | 23000-060 | 12 | 18 | 34 | 66 | 22 | M8 | 77 | 33 | 8,5 | | | 305,24 € | | | 23000-170 | 15 | 22 | 43 | 82 | 28,5 | M10 | 92 | 40 | 10,5 | | | 434,32 € | | | 23000-400 | 24 | 34 | 55 | 101 | 35 | M12 | 106 | 48 | 12 | | | 462,20 € | | | 23000-600 | 31 | 35 | 70 | 122 | 43,5 | M14 | 120 | 52 | 13,5 | | | 757,61 € | |
