23021Giunti dentellati in elastomero con mozzo conico e anello di... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Stella di accoppiamento in poliuretano con durezza shore 98-A.
Mozzo in alluminio. Anello conico in acciaio da bonifica.Nota:Questa gamma di giunti è particolarmente adatta all'impiego in azionamenti di mandrini portapunta o principali a elevate velocità. Prima del montaggio a innesto, i mozzi degli anelli di serraggio devono essere serrati sul perno dell'albero con il momento di vite indicato. Una leggera oliatura della stessa riduce la forza richiesta per il montaggio.Montaggio:Il collegamento dei perni dell'albero al foro del mozzo deve essere selezionato come accoppiamento incerto. Il gioco deve essere pari massimo a 0,02 mm, ad es.
Albero Ø 25 k6
Foro Ø 25 G6.

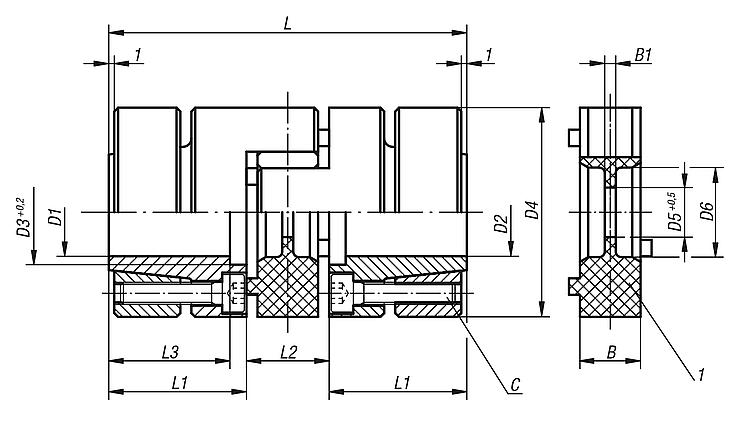

Sono possibili diametri inferiori a D min., tuttavia non è più garantita una trasmissione sicura del momento nominale di accoppiamento.Su richiesta:Fori per mozzo D1 e D2 separatamente con classe o campo di tolleranza.Nota disegno:1) Impugnatura a lobi in elastomero DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
| N. ordine | Dimensioni | Coppia
nominale
Nm | Momento
di inerzia
(10⁻³ kgm²) | Resistenza alla torsione
statica
Nm/arcmin | Max.
disallineamento
dell'albero assiale ± | Max.
disallineamento
dell'albero laterale | Rigidezza radiale
della molla
N/mm | Coppia di
serraggio delle
viti Nm | max. numero
di giri
giri/min | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23021-010 | 10 | 10 | 0,015 | 0,04 | 0,5 | 0,1 | 600 | 2 | 30000 |  | | 116,67 € | | | 23021-017 | 17 | 17 | 0,05 | 0,24 | 0,5 | 0,1 | 2100 | 3 | 24000 | | | 144,28 € | | | 23021-043 | 43 | 43 | 0,19 | 0,4 | 0,5 | 0,1 | 2500 | 6 | 19000 | | | 191,85 € | | | 23021-060 | 60 | 60 | 0,28 | 0,6 | 0,5 | 0,1 | 2600 | 6 | 17500 | | | 209,30 € | | | 23021-150 | 150 | 150 | 0,65 | 1,05 | 1 | 0,1 | 3300 | 6 | 15000 | | | 258,14 € | | | 23021-320 | 320 | 320 | 2 | 2 | 1 | 0,12 | 4500 | 30 | 12000 | | | 324,43 € | | | 23021-500 | 500 | 500 | 5,6 | 5,8 | 1 | 0,15 | 5900 | 50 | 9500 | | | 457,86 € | | | 23021-700 | 700 | 700 | 13 | 8 | 1 | 0,15 | 7000 | 100 | 8000 | | | 644,05 € | |
N. ordine
| D1/D2
preforato | D1/D2
min. | D1/D2
max. | D3 | D4 | D5 | D6 | L | L1 | L2 | L3 | B | B1 | C
(DIN 912-12.9) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23021-010 | 6 | 6 | 14 | 17 | 32 | 8,5 | 10,5 | 50 | 18,5 | 13 | 15,5 | 10 | 2 | 4x M3 | | | 116,67 € | | | 23021-017 | 9 | 9 | 19 | 22 | 40 | 9,5 | 18 | 66 | 25 | 16 | 21 | 12 | 3 | 6x M4 | | | 144,28 € | | | 23021-043 | 10 | 12 | 24 | 29 | 50 | 12,5 | 27 | 78 | 30 | 18 | 25 | 14 | 3 | 4x M5 | | | 191,85 € | | | 23021-060 | 12 | 12 | 26 | 30 | 55 | 12,5 | 27 | 78 | 30 | 18 | 25 | 14 | 3 | 4x M5 | | | 209,30 € | | | 23021-150 | 12 | 17 | 36 | 40 | 65 | 14,5 | 30 | 90 | 35 | 20 | 30 | 15 | 4 | 8x M5 | | | 258,14 € | | | 23021-320 | 18 | 20 | 40 | 46 | 80 | 16,5 | 38 | 114 | 45 | 24 | 40 | 18 | 4 | 4x M8 | | | 324,43 € | | | 23021-500 | 20 | 22 | 48 | 58 | 100 | 20,5 | 47 | 138 | 55 | 28 | 49 | 22 | 5 | 4x M10 | | | 457,86 € | | | 23021-700 | 24 | 25 | 60 | 72 | 120 | 22,5 | 58 | 155 | 61 | 33 | 54 | 25 | 6 | 4x M12 | | | 644,05 € | |
