21510Cuscinetti lineari a sfere autoallineanti |
Indietro |
|
|
DescrizioneMateriale:Alloggiamento di plastica.
Piastre delle piste in acciaio per cuscinetti volventi.
Sfere di acciaio.Nota:I cuscinetti lineari a sfere corrispondono alla serie 3 secondo ISO 10285 con compensazione degli errori di allineamento. Con tenute su entrambi i lati. Questi cuscinetti sono composti da un supporto in plastica stampata ad elevata precisione nel quale sono fissate le piastre delle piste di rotolamento in acciaio per cuscinetti volventi. Il supporto in plastica serve al tempo stesso come supporto di ritorno e di tenuta. La guarnizione è fatta con un materiale speciale con poliammide con un coefficiente di attrito molto ridotto. Il fissaggio dei cuscinetti lineari a sfere avviene per mezzo di anelli di fermo a norma DIN 471/472.
Tolleranze consigliate:
Albero: h6
Alloggiamento: H7
I cuscinetti lineari a sfere con tenuta su entrambi i lati devono essere ingrassati prima di essere inseriti.
I valori di carico forniti si riferiscono all'impiego di alberi temprati e rettificati. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

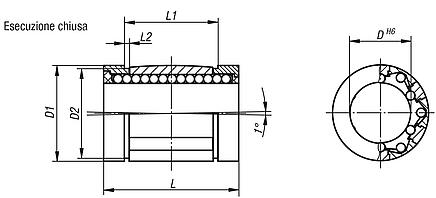

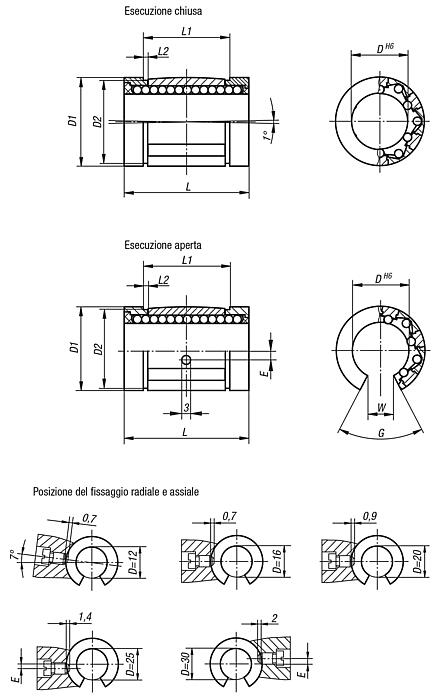

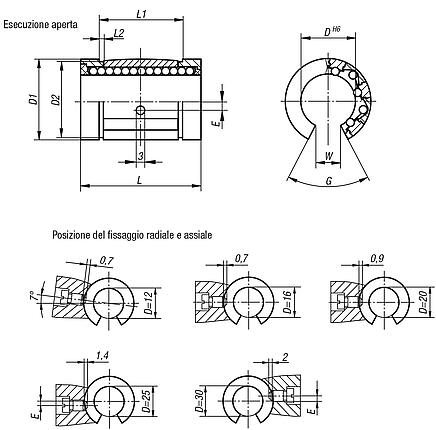

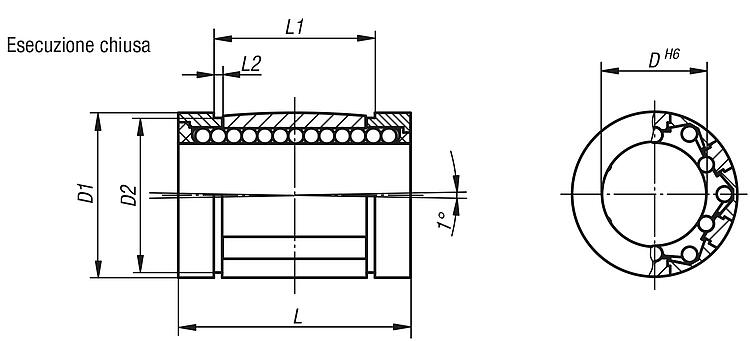

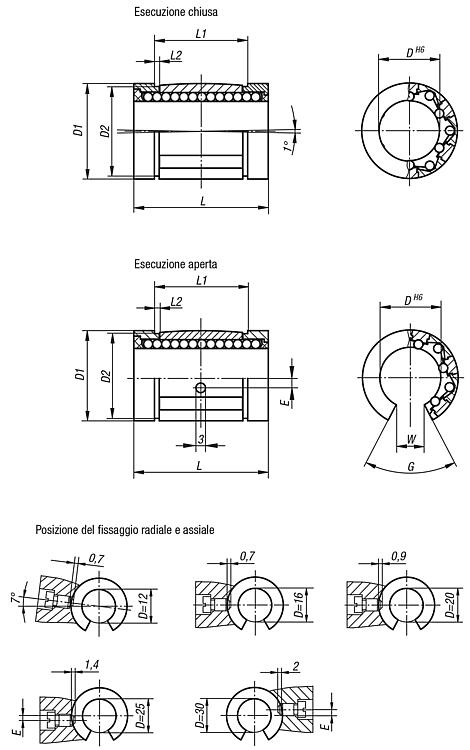

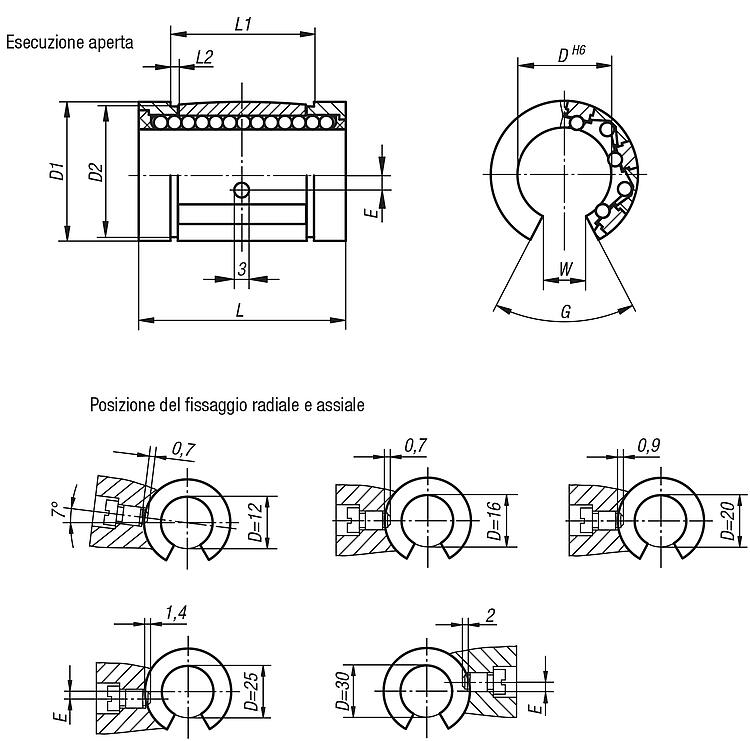

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione
| D | D1 | D2 | L | L1 | L2 | Capacità di
carico dinamico
N | Capacità di
carico statico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21510-1602 | chiuso | 16 | 26 | 24,9 | 36 | 24,6 | 1,3 | 1020 | 1120 |  | | 31,53 € | | | 21510-2002 | chiuso | 20 | 32 | 30,3 | 45 | 31,2 | 1,6 | 2020 | 2220 | | | 39,62 € | | | 21510-1202 | chiuso | 12 | 22 | 21 | 32 | 22,6 | 1,3 | 830 | 910 | | | 30,50 € | | | 21510-2502 | chiuso | 25 | 40 | 37,5 | 58 | 43,7 | 1,85 | 3950 | 4350 | | | 52,31 € | | | 21510-3002 | chiuso | 30 | 47 | 44,5 | 68 | 51,7 | 1,85 | 4800 | 5280 | | | 70,84 € | | | 21510-4002 | chiuso | 40 | 62 | 59 | 80 | 60,3 | 2,15 | 8240 | 9060 | | | 84,49 € | | | 21510-5002 | chiuso | 50 | 75 | 72 | 100 | 77,3 | 2,65 | 12060 | 13270 | | | 114,05 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Versione
| D | D1 | D2 | E | G | L | L1 | L2 | W | Capacità di
carico dinamico
N | Capacità di
carico statico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21510-1612 | aperto | 16 | 26 | 24,9 | 0 | 68° | 36 | 24,6 | 1,3 | 9,8 | 1020 | 1120 | | | 39,62 € | | | 21510-2012 | aperto | 20 | 32 | 30,3 | 0 | 55° | 45 | 31,2 | 1,6 | 10,5 | 2020 | 2220 | | | 47,13 € | | | 21510-3012 | aperto | 30 | 47 | 44,5 | 2 | 57° | 68 | 51,7 | 1,85 | 15,3 | 4800 | 5280 | | | 77,96 € | | | 21510-1212 | aperto | 12 | 22 | 21 | 1,35 | 66° | 32 | 22,6 | 1,3 | 7 | 830 | 910 | | | 36,13 € | | | 21510-2512 | aperto | 25 | 40 | 37,5 | 1,5 | 57° | 58 | 43,7 | 1,85 | 13 | 3950 | 4350 | | | 62,07 € | | | 21510-4012 | aperto | 40 | 62 | 59 | 0 | 58° | 80 | 60,3 | 2,15 | 21,4 | 8240 | 9060 | | | 105,13 € | | | 21510-5012 | aperto | 50 | 75 | 72 | 0 | 55° | 100 | 77,3 | 2,65 | 24 | 12060 | 13270 | | | 141,93 € | |
|
