21500Boccola di guida a sfere con gabbia di plastica |
Indietro |
|
|
DescrizioneMateriale:Rivestimento esterno in acciaio per cuscinetti volventi.
Gabbia di plastica.
Sfere di acciaio.Nota:Le boccole di guida a sfere corrispondono alla serie 3 secondo ISO 10285. Con guarnizione su entrambi i lati. Le boccole di guida a sfere sono provviste di gabbia di plastica. Quest'ultima consente uno scorrimento silenzioso e proprietà di scorrimento eccellenti. Con temperature di utilizzo superiori a +80 °C si suggerisce un una boccola di guida a sfere con gabbia di acciaio. Il fissaggio delle boccole avviene per mezzo di anelli di fermo secondo DIN 471/472.
Tolleranze consigliate:
Albero: h6
Alloggiamento: H7
Le boccole di guida a sfere con guarnizione su entrambi i lati devono essere lubrificate prima di essere inserite.
I valori di carico forniti si riferiscono all'impiego di alberi temprati e rettificati.Range di temperatura: Da -20 °C a +80 °C. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

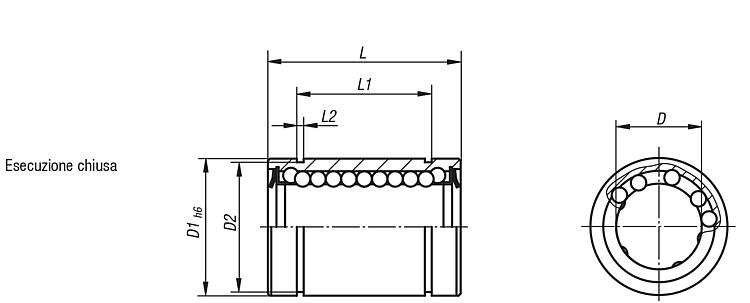

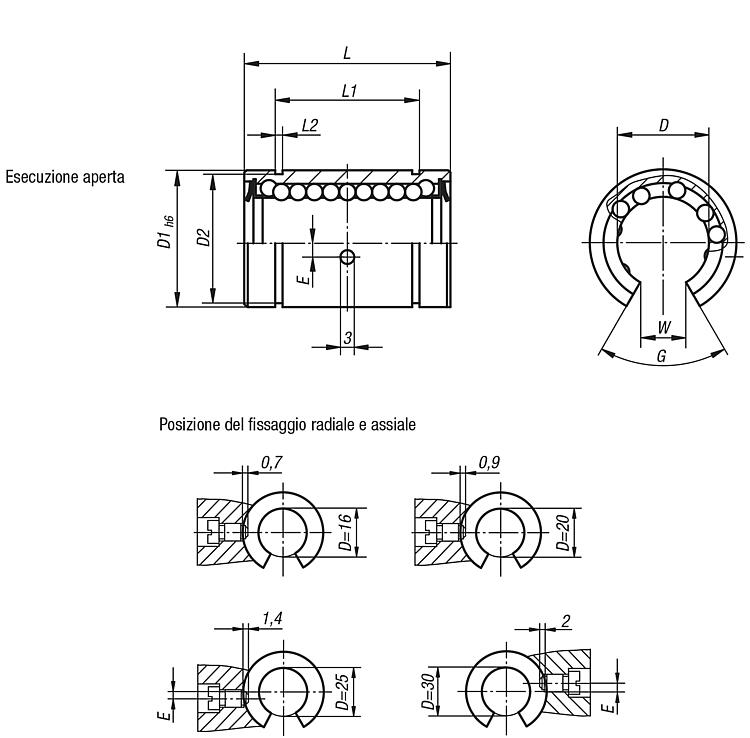

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione
| D | D1 | D2 | L | L1 | L2 | Capacità di
carico dinamico
N | Capacità di
carico statico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21500-1202 | chiuso | 12 | 22 | 21 | 32 -0,2 | 22,9 -0,2 | 1,3 | 520 | 800 |  | | 16,47 € | | | 21500-1602 | chiuso | 16 | 26 | 24,9 | 36 -0,2 | 24,9 -0,2 | 1,3 | 590 | 910 | | | 19,91 € | | | 21500-2002 | chiuso | 20 | 32 | 30,3 | 45 -0,2 | 31,5 -0,2 | 1,6 | 880 | 1400 | | | 23,94 € | | | 21500-2502 | chiuso | 25 | 40 | 37,5 | 58 -0,3 | 44,1 -0,3 | 1,85 | 1000 | 1600 | | | 31,45 € | | | 21500-3002 | chiuso | 30 | 47 | 44,5 | 68 -0,3 | 52,1 -0,3 | 1,85 | 1600 | 2800 | | | 38,93 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Versione
| D | D1 | D2 | E | G | L | L1 | L2 | W | Capacità di
carico dinamico
N | Capacità di
carico statico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21500-1612 | aperto | 16 | 26 | 24,9 | 0 | 78° | 36 -0,2 | 24,9 -0,2 | 1,3 | 10 | 590 | 910 | | | 25,68 € | | | 21500-2012 | aperto | 20 | 32 | 30,3 | 0 | 60° | 45 -0,2 | 31,5 -0,2 | 1,6 | 10 | 880 | 1400 | | | 30,27 € | | | 21500-2512 | aperto | 25 | 40 | 37,5 | 1,5 | 60° | 58 -0,3 | 44,1 -0,3 | 1,85 | 12,5 | 1000 | 1600 | | | 39,80 € | | | 21500-3012 | aperto | 30 | 47 | 44,5 | 2 | 50° | 68 -0,3 | 52,1 -0,3 | 1,85 | 12,5 | 1600 | 2800 | | | 49,60 € | |
|
