21505-01Cuscinetti a sfera lineari in acciaio inox |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Rivestimento esterno in acciaio inox.
Gabbia in acciaio inox.
Sfere di acciaio inox.Nota:I cuscinetti a sfere lineari corrispondono alla serie 3 secondo ISO 10285. Con guarnizione su entrambi i lati. I cuscinetti a sfere lineari sono provvisti di gabbia di acciaio inox. Il fissaggio dei cuscinetti a sfere lineari avviene per mezzo di anelli di fermo secondo DIN 471/472.
Tolleranze consigliate:
Albero: h6
Alloggiamento: H7
I cuscinetti a sfere lineari con guarnizione su entrambi i lati devono essere ingrassati prima di essere inseriti.
I valori di carico forniti si riferiscono all'impiego di alberi temprati e rettificati. Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

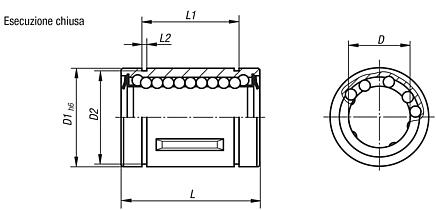

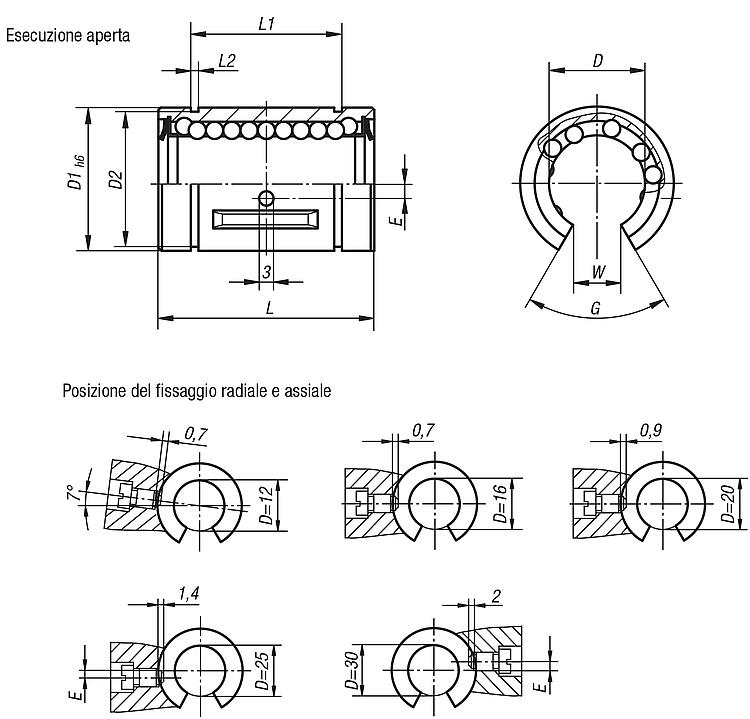

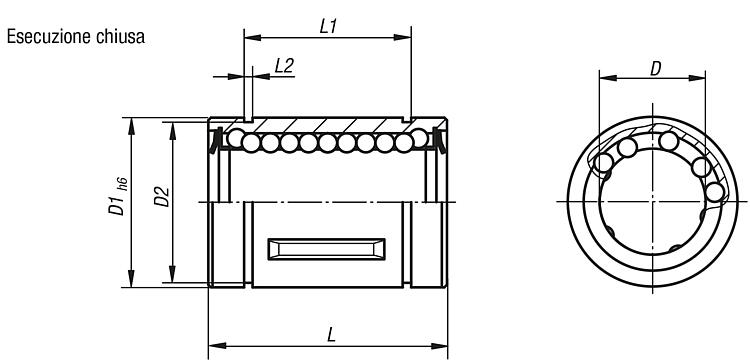

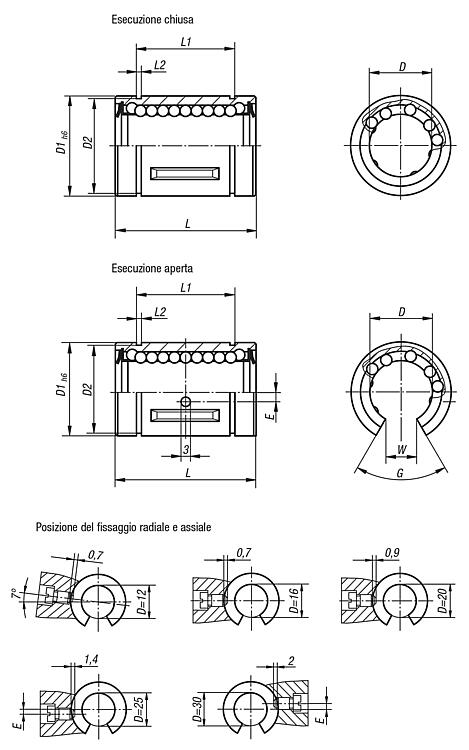

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | D | D1 | D2 | L | L1 | L2 | Capacità di
carico dinamico
N | Capacità di
carico statico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21505-01-1202 | chiuso | 12 | 22 | 21 | 32 -0,2 | 22,9 -0,2 | 1,3 | 420 | 714 |  | | 65,07 € | | | 21505-01-1602 | chiuso | 16 | 26 | 24,9 | 36 -0,2 | 24,9 -0,2 | 1,3 | 686 | 1092 | | | 70,79 € | | | 21505-01-2002 | chiuso | 20 | 32 | 30,3 | 45 -0,2 | 31,5 -0,2 | 1,6 | 924 | 1610 | | | 81,60 € | | | 21505-01-2502 | chiuso | 25 | 40 | 37,5 | 58 -0,3 | 44,1 -0,3 | 1,85 | 1470 | 2590 | | | 130,76 € | | | 21505-01-3002 | chiuso | 30 | 47 | 44,5 | 68 -0,3 | 52,1 -0,3 | 1,85 | 2100 | 3920 | | | 150,87 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | D | D1 | D2 | G | E | L | L1 | L2 | W | Capacità di
carico dinamico
N | Capacità di
carico statico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21505-01-1212 | aperto | 12 | 22 | 21 | 78° | 1,35 | 32 -0,2 | 22,9 -0,2 | 1,3 | 7,5 | 420 | 714 | | | 72,48 € | | | 21505-01-1612 | aperto | 16 | 26 | 24,9 | 78° | 0 | 36 -0,2 | 24,9 -0,2 | 1,3 | 10 | 686 | 1092 | | | 102,68 € | | | 21505-01-2012 | aperto | 20 | 32 | 30,3 | 60° | 0 | 45 -0,2 | 31,5 -0,2 | 1,6 | 10 | 924 | 1610 | | | 124,35 € | | | 21505-01-2512 | aperto | 25 | 40 | 37,5 | 60° | 1,5 | 58 -0,3 | 44,1 -0,3 | 1,85 | 12,5 | 1470 | 2590 | | | 154,00 € | | | 21505-01-3012 | aperto | 30 | 47 | 44,5 | 50° | 2 | 68 -0,3 | 52,1 -0,3 | 1,85 | 12,5 | 2100 | 3920 | | | 177,82 € | |
|
