        Impugnature a T

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoplastica rinforzata con fibra di vetro.
Boccola filettata in ottone.
Gambo filettato in acciaio.Versione:Impugnatura colore nero.
Gambo filettato zincato.Su richiesta:Maniglia di colore rosso, giallo, verde, blu, bianco o grigio (a partire da 1000 pz.).

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06649 Impugnature a T

159 kB

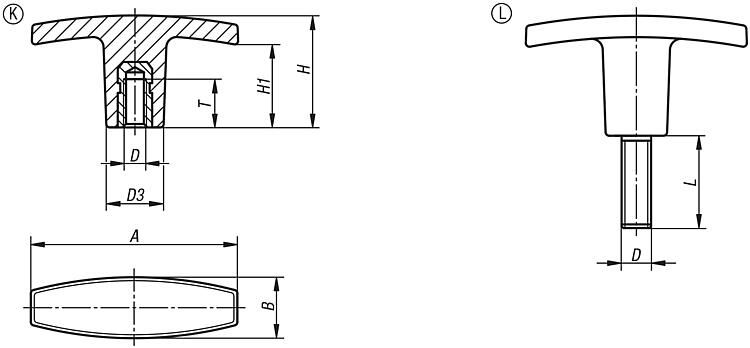

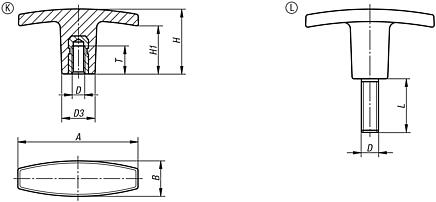

Disegni (sintesi completa)

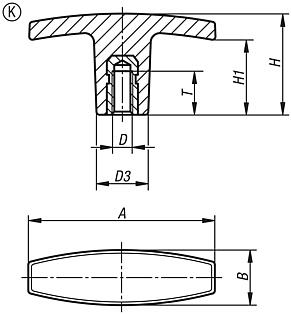

Impugnature a T, filettatura interna

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	A	B	D	D3	H	H1	T	Prezzo
06649-14005	K	40	13	M5	13	30,5	20	10	1,54 €
06649-15005	K	50	15	M5	14	24	16	10	1,61 €
06649-16006	K	60	17	M6	16	31,5	23	12	2,12 €
06649-17108	K	71	19,5	M8	20	36	19	20	3,29 €
06649-17110	K	71	19,5	M10	20	36	19	20	3,65 €
06649-18010	K	80	26	M10	26	39,5	26	25	4,24 €
06649-18012	K	80	26	M12	26	39,5	26	25	4,93 €

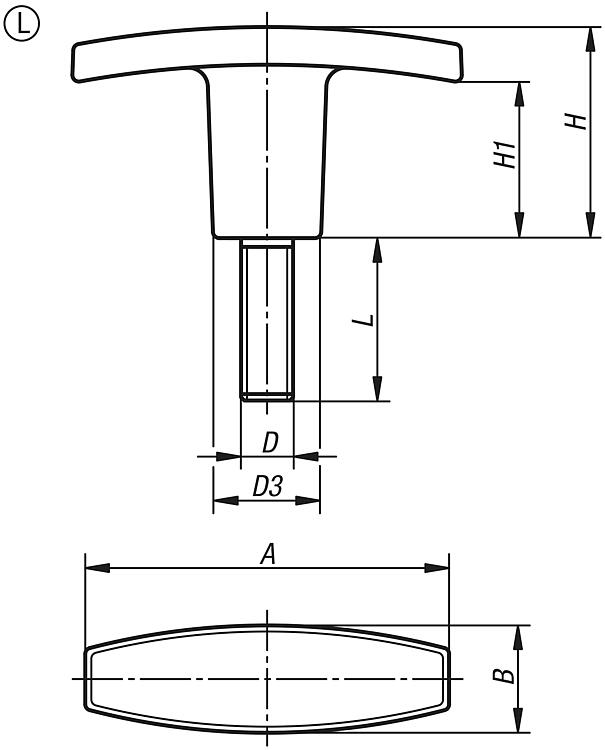

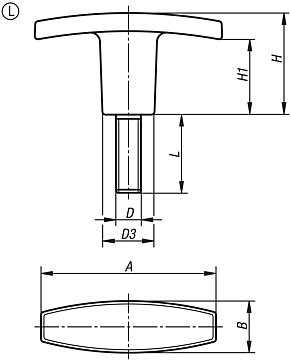

Impugnature a T, filettatura esterna

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	A	B	D	D3	H	H1	L	Prezzo
06649-24005X15	L	40	13	M5	13	30,5	20	15	0,89 €
06649-25005X15	L	50	15	M5	14	24	16	15	1,45 €
06649-25005X20	L	50	15	M5	14	24	16	20	1,45 €
06649-26006X20	L	60	17	M6	16	31,5	23	20	1,64 €
06649-26006X25	L	60	17	M6	16	31,5	23	25	1,64 €
06649-27108X20	L	71	19,5	M8	20	36	19	20	2,19 €
06649-27108X30	L	71	19,5	M8	20	36	19	30	2,44 €
06649-27110X20	L	71	19,5	M10	20	36	19	20	2,66 €
06649-27110X30	L	71	19,5	M10	20	36	19	30	2,78 €
06649-28010X30	L	80	26	M10	26	39,5	26	30	3,24 €
06649-28012X40	L	80	26	M12	26	39,5	26	40	3,83 €
