Manopole a lobi con bussola in acciaio sporgente

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Parti operative
      - Manopole e pulsanti
        Manopole a lobi con bussola in acciaio sporgente

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Resina termoplastica, colore nero.
Parti metalliche in acciaio classe di resistenza 5.8 o acciaio inox 1.4305.

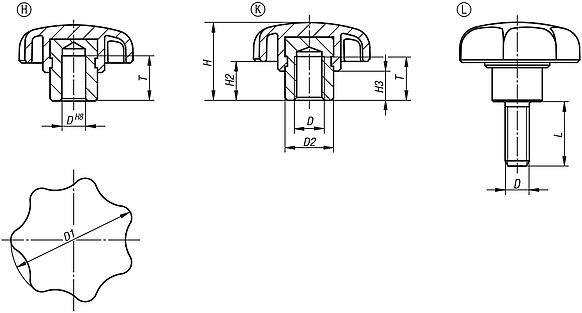

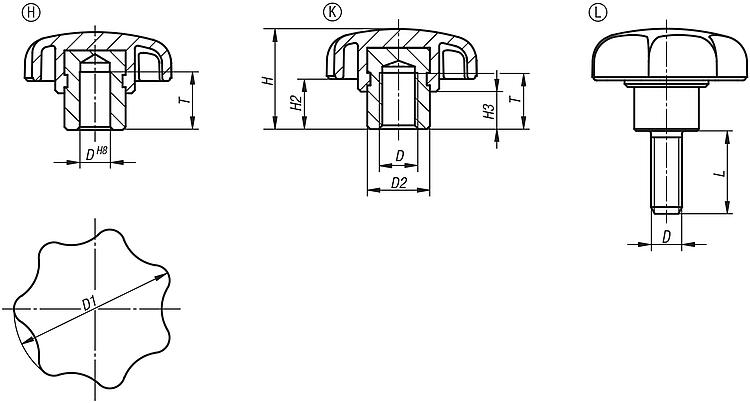

Versione:Parti in acciaio passivate blu o acciaio inox non trattato.Nota:I pomelli a lobi con bussola in acciaio sporgente nelle versioni a foro cieco o a filettatura interna sono adatti soprattutto per i collegamenti a perno trasversale.Nota disegno:

Forma H: bussola con foro cieco
Forma K: bussola filettata
Forma L: filettatura esterna

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06210 Manopole a lobi con bussola in acciaio sporgente

163 kB

Disegni (sintesi completa)

Pomelli a lobi, forma H, con bussola sporgente in acciaio con foro cieco

Maggiori informazioni

Disegni

Pomelli a lobi, forma H, con bussola sporgente in acciaio con foro cieco

Selezione/filtro articoli

N. ordine	Forma	Materiale componenti	D	D1	D2	H	H2	H3	T	Prezzo
06210-105	H	acciaio	5	25	10	17	9	7	9,5	1,13 €
06210-106	H	acciaio	6	32	13,5	21	11	9,5	12,5	1,47 €
06210-1061	H	acciaio	6	40	13,5	25	13	10	12,5	1,86 €
06210-108	H	acciaio	8	40	13,5	25	13	10	12,5	1,86 €
06210-1081	H	acciaio	8	50	19	32	17	12	19,5	2,45 €
06210-110	H	acciaio	10	50	19	32	17	12	19,5	2,45 €
06210-1101	H	acciaio	10	63	19	37	18	12	19,5	3,65 €
06210-112	H	acciaio	12	63	19	37	18	12	19,5	3,65 €
06210-116	H	acciaio	16	63	23	40	21	15	24,5	5,24 €

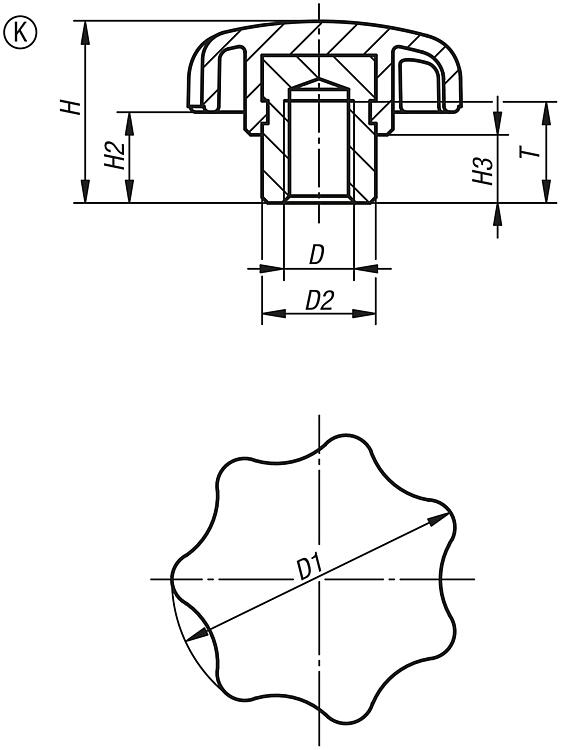

Pomelli a lobi, forma K, con boccola filettata sporgente in acciaio

Maggiori informazioni

Disegni

Pomelli a lobi, forma K, con boccola filettata sporgente in acciaio

Selezione/filtro articoli

N. ordine	Forma	Materiale componenti	D	D1	D2	H	H2	H3	T	Prezzo
06210-205	K	acciaio	M5	25	10	17	9	7	9	1,31 €
06210-206	K	acciaio	M6	32	13,5	21	11	9,5	12	1,32 €
06210-2061	K	acciaio	M6	40	13,5	25	13	10	12	1,64 €
06210-208	K	acciaio	M8	40	13,5	25	13	10	12	1,64 €
06210-2081	K	acciaio	M8	50	19	32	17	12	17	2,39 €
06210-210	K	acciaio	M10	50	19	32	17	12	17	2,39 €
06210-2101	K	acciaio	M10	63	19	37	18	12	17	3,44 €
06210-212	K	acciaio	M12	63	19	37	18	12	17	3,44 €
06210-216	K	acciaio	M16	63	23	40	21	15	23	5,07 €
06210-305	K	acciaio inox	M5	25	10	17	9	7	9	2,14 €
06210-306	K	acciaio inox	M6	32	13,5	21	11	9,5	12	2,60 €
06210-3061	K	acciaio inox	M6	40	13,5	25	13	10	12	3,24 €
06210-308	K	acciaio inox	M8	40	13,5	25	13	10	12	3,24 €
06210-3081	K	acciaio inox	M8	50	19	32	17	12	17	4,40 €
06210-310	K	acciaio inox	M10	50	19	32	17	12	17	4,40 €
06210-3101	K	acciaio inox	M10	63	19	37	18	12	17	5,61 €
06210-312	K	acciaio inox	M12	63	19	37	18	12	17	5,61 €
06210-316	K	acciaio inox	M16	63	23	40	21	15	23	7,96 €

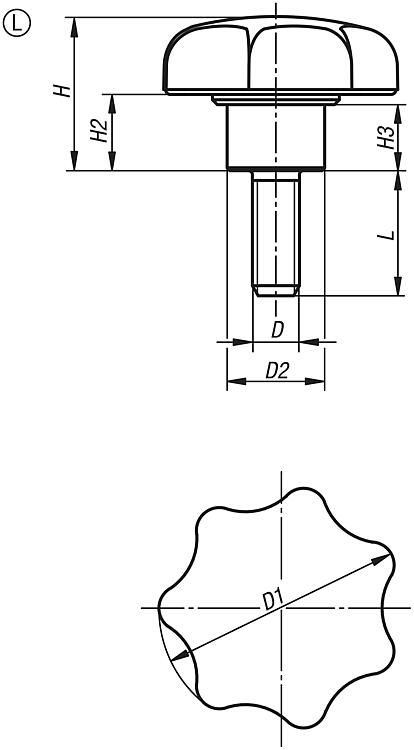

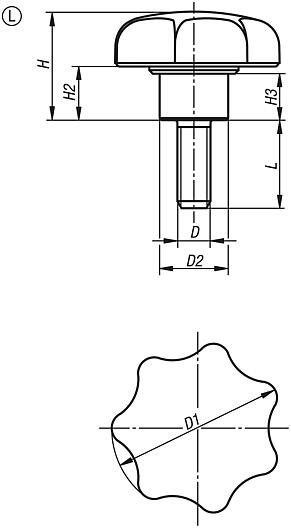

Pomelli a lobi, forma L, con bussola sporgente in acciaio con filettatura esterna

Maggiori informazioni

Disegni

Pomelli a lobi, forma L, con bussola sporgente in acciaio con filettatura esterna

Selezione/filtro articoli

N. ordine	Forma	Materiale componenti	D	D1	D2	H	H2	H3	L	Prezzo
06210-405X10	L	acciaio	M5	25	10	17	9	7	10	1,61 €
06210-405X15	L	acciaio	M5	25	10	17	9	7	15	1,61 €
06210-405X20	L	acciaio	M5	25	10	17	9	7	20	1,61 €
06210-406X10	L	acciaio	M6	32	13,5	21	11	9,5	10	1,83 €
06210-406X15	L	acciaio	M6	32	13,5	21	11	9,5	15	1,83 €
06210-406X20	L	acciaio	M6	32	13,5	21	11	9,5	20	1,83 €
06210-406X25	L	acciaio	M6	32	13,5	21	11	9,5	25	2,07 €
06210-406X30	L	acciaio	M6	32	13,5	21	11	9,5	30	2,07 €
06210-408X15	L	acciaio	M8	40	13,5	25	13	10	15	2,14 €
06210-408X20	L	acciaio	M8	40	13,5	25	13	10	20	2,20 €
06210-408X25	L	acciaio	M8	40	13,5	25	13	10	25	2,31 €
06210-408X30	L	acciaio	M8	40	13,5	25	13	10	30	2,39 €
06210-408X40	L	acciaio	M8	40	13,5	25	13	10	40	2,45 €
06210-408X50	L	acciaio	M8	40	13,5	25	13	10	50	2,60 €
06210-410X20	L	acciaio	M10	50	19	32	17	12	20	2,75 €
06210-410X25	L	acciaio	M10	50	19	32	17	12	25	2,99 €
06210-410X30	L	acciaio	M10	50	19	32	17	12	30	3,22 €
06210-410X40	L	acciaio	M10	50	19	32	17	12	40	3,51 €
06210-410X50	L	acciaio	M10	50	19	32	17	12	50	3,83 €
06210-410X60	L	acciaio	M10	50	19	32	17	12	60	3,90 €
06210-412X20	L	acciaio	M12	63	19	37	18	12	20	3,75 €
06210-412X25	L	acciaio	M12	63	19	37	18	12	25	4,06 €
06210-412X30	L	acciaio	M12	63	19	37	18	12	30	4,34 €
06210-412X40	L	acciaio	M12	63	19	37	18	12	40	4,65 €
06210-412X50	L	acciaio	M12	63	19	37	18	12	50	4,97 €
06210-412X60	L	acciaio	M12	63	19	37	18	12	60	5,26 €
06210-505X10	L	acciaio inox	M5	25	10	17	9	7	10	2,20 €
06210-505X15	L	acciaio inox	M5	25	10	17	9	7	15	2,20 €
06210-505X20	L	acciaio inox	M5	25	10	17	9	7	20	2,20 €
06210-506X10	L	acciaio inox	M6	32	13,5	21	11	9,5	10	2,68 €
06210-506X15	L	acciaio inox	M6	32	13,5	21	11	9,5	15	2,68 €
06210-506X20	L	acciaio inox	M6	32	13,5	21	11	9,5	20	2,68 €
06210-506X25	L	acciaio inox	M6	32	13,5	21	11	9,5	25	2,83 €
06210-506X30	L	acciaio inox	M6	32	13,5	21	11	9,5	30	2,83 €
06210-508X15	L	acciaio inox	M8	40	13,5	25	13	10	15	3,38 €
06210-508X20	L	acciaio inox	M8	40	13,5	25	13	10	20	3,44 €
06210-508X25	L	acciaio inox	M8	40	13,5	25	13	10	25	3,51 €
06210-508X30	L	acciaio inox	M8	40	13,5	25	13	10	30	3,59 €
06210-508X40	L	acciaio inox	M8	40	13,5	25	13	10	40	3,75 €
06210-508X50	L	acciaio inox	M8	40	13,5	25	13	10	50	3,83 €
06210-510X20	L	acciaio inox	M10	50	19	32	17	12	20	4,53 €
06210-510X25	L	acciaio inox	M10	50	19	32	17	12	25	4,58 €
06210-510X30	L	acciaio inox	M10	50	19	32	17	12	30	4,65 €
06210-510X40	L	acciaio inox	M10	50	19	32	17	12	40	4,75 €
06210-510X50	L	acciaio inox	M10	50	19	32	17	12	50	4,82 €
06210-510X60	L	acciaio inox	M10	50	19	32	17	12	60	4,89 €
06210-512X20	L	acciaio inox	M12	63	19	37	18	12	20	5,65 €
06210-512X25	L	acciaio inox	M12	63	19	37	18	12	25	5,82 €
06210-512X30	L	acciaio inox	M12	63	19	37	18	12	30	6,07 €
06210-512X40	L	acciaio inox	M12	63	19	37	18	12	40	6,23 €
06210-512X50	L	acciaio inox	M12	63	19	37	18	12	50	6,42 €
06210-512X60	L	acciaio inox	M12	63	19	37	18	12	60	6,96 €
