        Manopole a lobi simili a DIN 6336

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoindurente PF 31, colore nero.

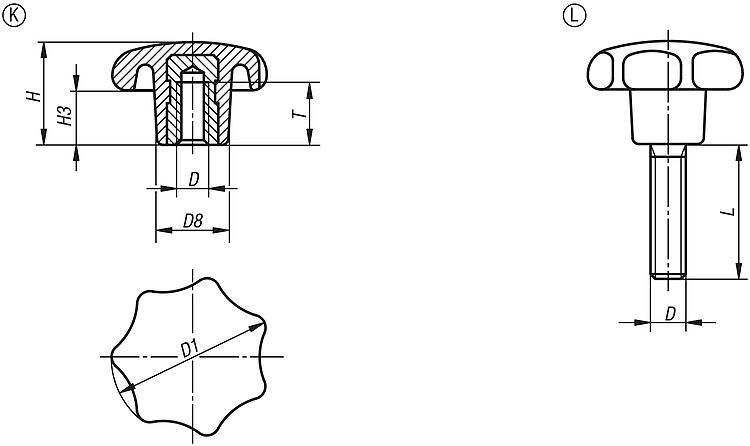

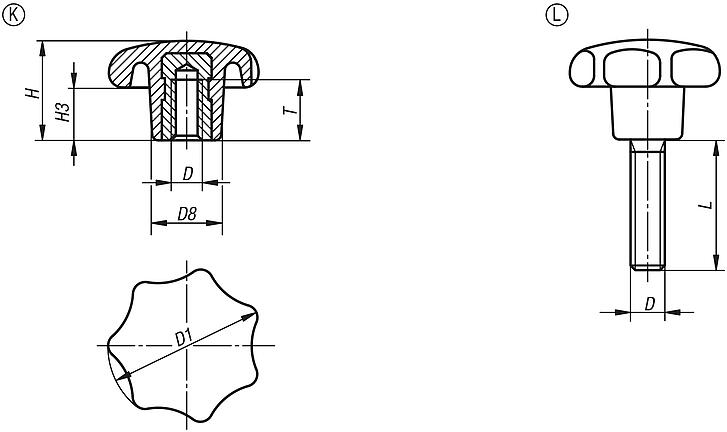

Bussola e/o gambo filettato in acciaio zincato, passivato blu.Versione:Finitura lucida.Nota:Nel modello 06208-22004 la bussola è in ottone.Su richiesta:Altri colori.Nota disegno:

Forma K: bussola filettata
Forma L: filettatura esterna

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06208 Manopole a lobi simili a DIN 6336

126 kB

Disegni (sintesi completa)

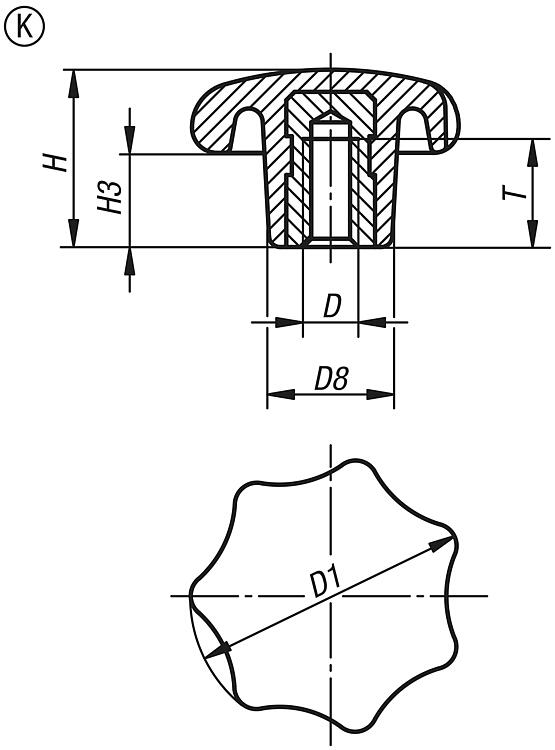

Pomelli a lobi simili a DIN 6336, forma K con boccola filettata

Maggiori informazioni

Disegni

Pomelli a lobi simili a DIN 6336, forma K con boccola filettata

Selezione/filtro articoli

N. ordine	Forma	D	D1	D8	H	H3	T	Prezzo
06208-22004	K	M4	20	10	13	7	8	0,78 €
06208-22505	K	M5	25	12	16	8	10,5	0,63 €
06208-23206	K	M6	32	14	20	10	16	0,75 €
06208-24008	K	M8	40	18	25	12	18	1,04 €
06208-25010	K	M10	50	21	32	16	25	1,50 €
06208-26312	K	M12	63	26	40	19	27	2,33 €
06208-28016	K	M16	80	36	48	25	33	4,83 €

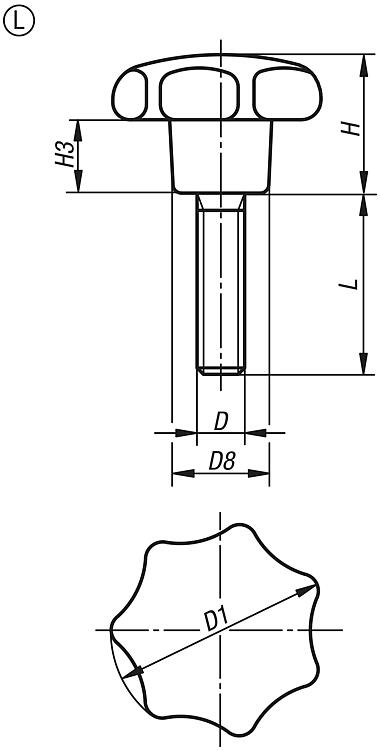

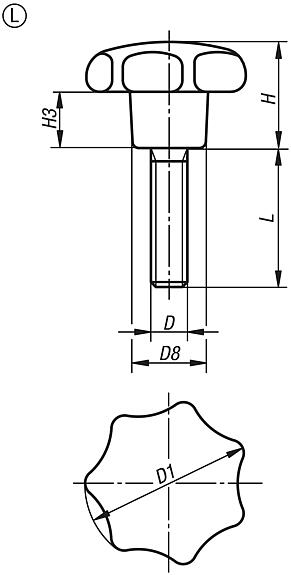

Manopole a lobi simili a DIN 6336, filettatura esterna, forma L

Maggiori informazioni

Disegni

Manopole a lobi simili a DIN 6336, filettatura esterna, forma L

Selezione/filtro articoli

N. ordine	Forma	D	D1	D8	H	H3	L	Prezzo
06208-42505X15	L	M5	25	12	16	8	15	0,77 €
06208-42505X20	L	M5	25	12	16	8	20	0,85 €
06208-42505X25	L	M5	25	12	16	8	25	1,04 €
06208-43206X15	L	M6	32	14	20	10	15	0,85 €
06208-43206X20	L	M6	32	14	20	10	20	0,85 €
06208-43206X25	L	M6	32	14	20	10	25	0,90 €
06208-43206X30	L	M6	32	14	20	10	30	0,92 €
06208-44008X20	L	M8	40	18	25	13	20	1,18 €
06208-44008X25	L	M8	40	18	25	13	25	1,20 €
06208-44008X30	L	M8	40	18	25	13	30	1,21 €
06208-44008X35	L	M8	40	18	25	13	35	1,29 €
06208-44008X40	L	M8	40	18	25	13	40	1,31 €
06208-45010X25	L	M10	50	22	32	17	25	1,79 €
06208-45010X30	L	M10	50	22	32	17	30	1,81 €
06208-45010X35	L	M10	50	22	32	17	35	1,98 €
06208-45010X40	L	M10	50	22	32	17	40	1,99 €
06208-45010X50	L	M10	50	22	32	17	50	2,46 €
06208-46312X30	L	M12	63	26	40	21	30	2,75 €
06208-46312X35	L	M12	63	26	40	21	35	2,83 €
06208-46312X40	L	M12	63	26	40	21	40	2,89 €
06208-46312X50	L	M12	63	26	40	21	50	3,01 €
06208-46312X60	L	M12	63	26	40	21	60	3,25 €
06208-48016X30	L	M16	80	35	50	25	30	5,00 €
06208-48016X40	L	M16	80	35	50	25	40	5,21 €
06208-48016X50	L	M16	80	35	50	25	50	5,49 €
06208-48016X60	L	M16	80	35	50	25	60	5,70 €
