        Tenditore

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Alloggiamento in acciaio da bonifica, dado tenditore e bullone di fissaggio in acciaio automatico cementato.Versione:brunito.
Con sovrapprezzo, sono disponibili anche modelli opachi o con cromatura lucida.Nota:Bullone di fissaggio A (cricchetto) versione standard:
per serrare e allentare in spazi ridotti in caso di corse lunghe. Per invertire la direzione di serraggio occorre ruotare la maniglia a leva di 180°.

Bullone di fissaggio B modello speciale:
per serrare e allentare in spazi ridotti in caso di corse brevi. La maniglia a leva non va ruotata quando si cambia la direzione di serraggio. Per il fissaggio in posizione nella cava successiva è necessario estrarre la leva.

Dispositivo di serraggio con foro calibrato Ø H7 con cava per linguetta di aggiustamento a norma DIN 6885 foglio 1.Su richiesta:Altre filettature interne, fori alesati e quadri incassati.
Grandezza "A" disponibile in lunghezze speciali a variazione graduale con sovrapprezzo.
Modello speciale: bullone di fissaggio B.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06470 Tenditore

241 kB

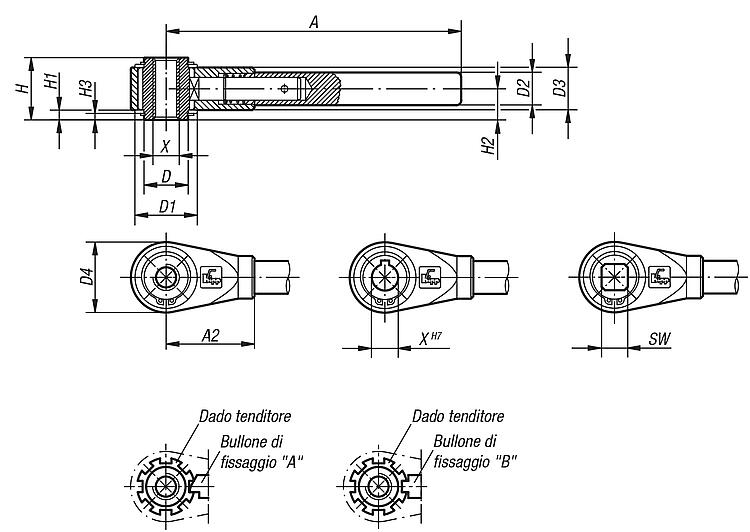

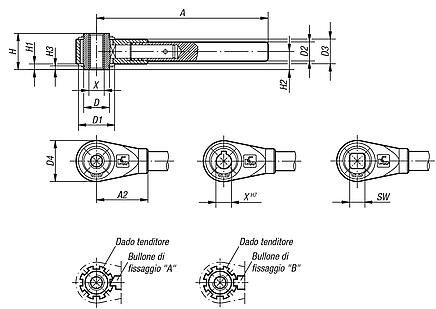

Disegni (sintesi completa)

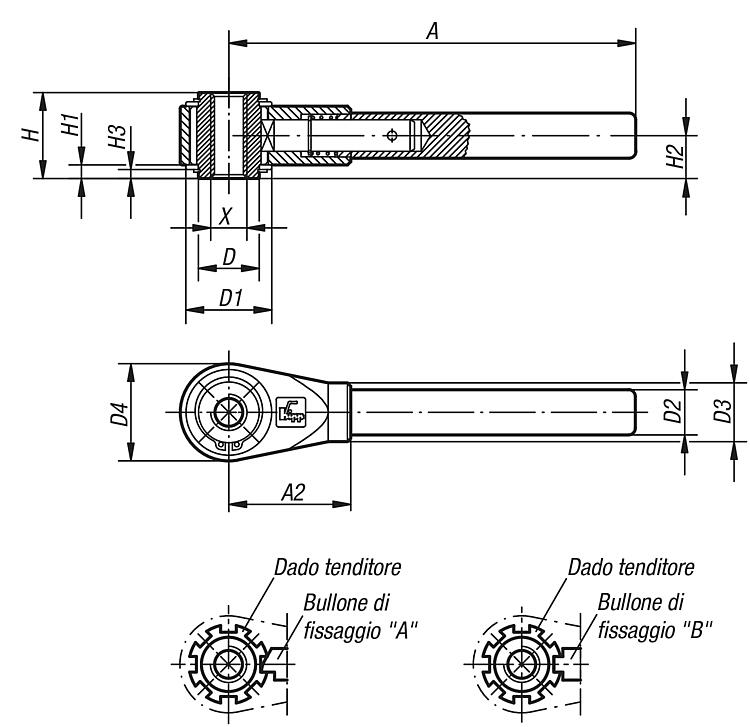

Tenditore con filettatura interna

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Sistema di fissaggio	Dimensioni	X	A=Lunghezza maniglia	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Numero di incavi d'arresto	Prezzo
06470-310	filettatura interna	1	M10	150	48	22	33	17	22	36	31	4,5	15,5	3	7	83,00 €
06470-312	filettatura interna	1	M12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	83,00 €
06470-314	filettatura interna	2	M14	180	54	27	38	20	26	43	38	6	19	4	8	99,00 €
06470-316	filettatura interna	2	M16	180	54	27	38	20	26	43	38	6	19	4	8	99,00 €
06470-318	filettatura interna	3	M18	230	70	35	45	24	30	51	42	6	21	4	8	128,21 €
06470-320	filettatura interna	3	M20	230	70	35	45	24	30	51	42	6	21	4	8	128,21 €
06470-322	filettatura interna	4	M22	300	80	42	56	28	35	61	47	6	23,5	4	9	174,13 €
06470-324	filettatura interna	4	M24	300	80	42	56	28	35	61	47	6	23,5	4	9	174,13 €
06470-327	filettatura interna	4	M27	300	80	42	56	28	35	61	47	6	23,5	4	9	174,13 €
06470-330	filettatura interna	5	M30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	333,97 €
06470-336	filettatura interna	5	M36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	333,97 €
06470-342	filettatura interna	5	M42	400	110	60	75	32	38	82	53	7,5	26,5	5	11	333,97 €

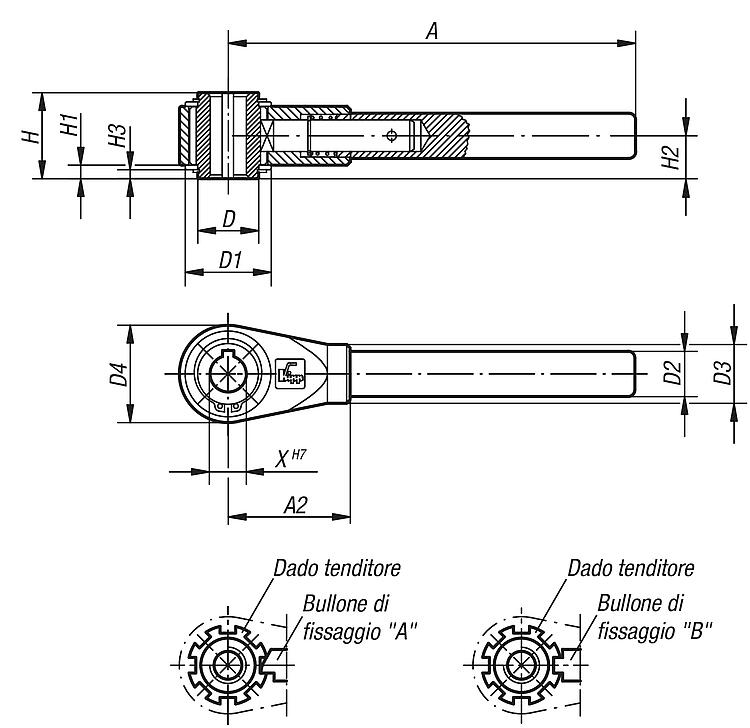

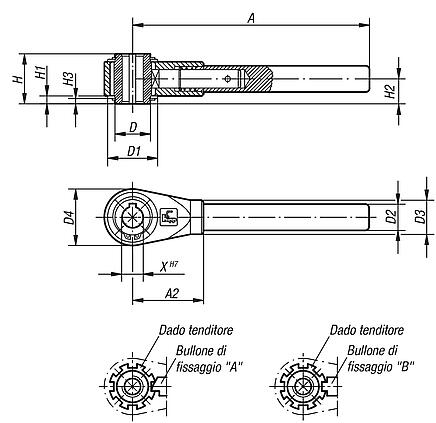

Tenditore con foro calibrato

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Sistema di fissaggio	Dimensioni	X	A=Lunghezza maniglia	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Numero di incavi d'arresto	Prezzo
06470-412	foro calibrato con cava	1	12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	105,20 €
06470-414	foro calibrato con cava	2	14	180	54	27	38	20	26	43	38	6	19	4	8	126,52 €
06470-415	foro calibrato con cava	2	15	180	54	27	38	20	26	43	38	6	19	4	8	126,52 €
06470-416	foro calibrato con cava	2	16	180	54	27	38	20	26	43	38	6	19	4	8	126,52 €
06470-418	foro calibrato con cava	3	18	230	70	35	45	24	30	51	42	6	21	4	8	167,97 €
06470-420	foro calibrato con cava	3	20	230	70	35	45	24	30	51	42	6	21	4	8	167,97 €
06470-422	foro calibrato con cava	4	22	300	80	42	56	28	35	61	47	6	23,5	4	9	229,41 €
06470-425	foro calibrato con cava	4	25	300	80	42	56	28	35	61	47	6	23,5	4	9	229,41 €
06470-427	foro calibrato con cava	4	27	300	80	42	56	28	35	61	47	6	23,5	4	9	229,41 €
06470-430	foro calibrato con cava	5	30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	436,87 €
06470-436	foro calibrato con cava	5	36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	436,87 €

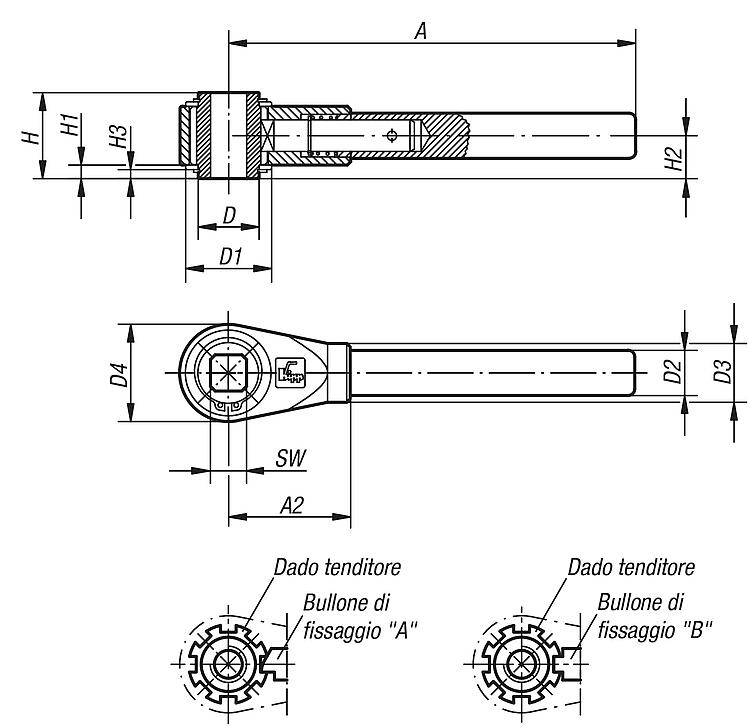

Tenditore con quadro incassato

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Sistema di fissaggio	SW	Dimensioni	A=Lunghezza maniglia	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Numero di incavi d'arresto	Prezzo
06470-510	quadro incassato	10	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	97,23 €
06470-512	quadro incassato	12	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	97,23 €
06470-513	quadro incassato	13	2	180	54	27	38	20	26	43	38	6	19	4	8	115,70 €
06470-514	quadro incassato	14	2	180	54	27	38	20	26	43	38	6	19	4	8	115,70 €
06470-517	quadro incassato	17	3	230	70	35	45	24	30	51	42	6	21	4	8	155,19 €
06470-519	quadro incassato	19	4	300	80	42	56	28	35	61	47	6	23,5	4	9	214,25 €
06470-520	quadro incassato	20	4	300	80	42	56	28	35	61	47	6	23,5	4	9	214,25 €
06470-522	quadro incassato	22	4	300	80	42	56	28	35	61	47	6	23,5	4	9	214,25 €
06470-524	quadro incassato	24	4	300	80	42	56	28	35	61	47	6	23,5	4	9	214,25 €
06470-530	quadro incassato	30	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	404,81 €
06470-532	quadro incassato	32	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	404,81 €
