        Dadi a T con leva fissa o mobile DIN 6305 e/o DIN 6307

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio.Versione:brunito.Nota:Nei dadi a T con leva mobile, la leva è spostabile e viene fissata in qualsiasi posizione con la molla di compressione. Gli anelli limitano lo spostamento.
Nei dadi a T con leva fissa, la leva è inserita a pressione.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06140 Dadi a T con leva fissa o mobile DIN 6305 e/o DIN 6307

182 kB

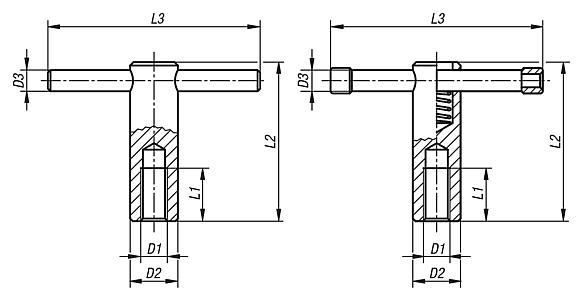

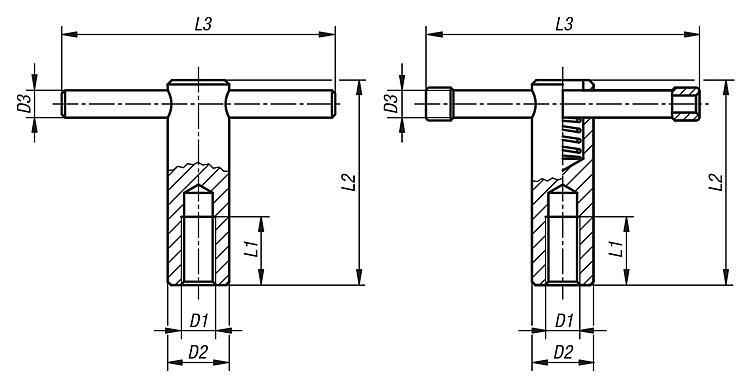

Disegni (sintesi completa)

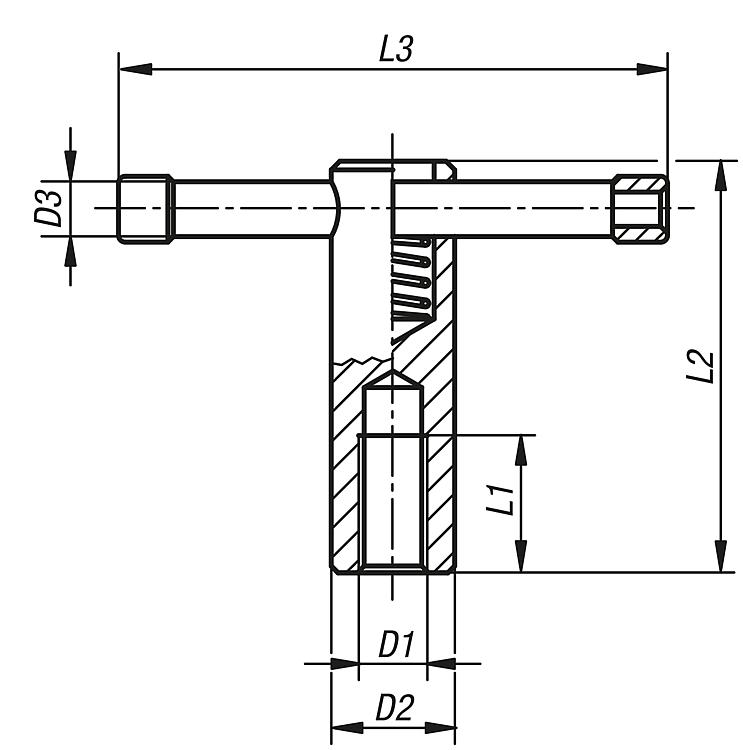

Dadi a T con leva mobile DIN 6307

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	D1	D2	D3	L1	L2	L3	Prezzo
06140-210	leva mobile	M10	18	8	20	60	80	8,77 €
06140-212	leva mobile	M12	20	10	25	70	100	9,83 €
06140-216	leva mobile	M16	24	13	35	85	120	12,81 €
06140-220	leva mobile	M20	30	16	40	95	140	18,62 €

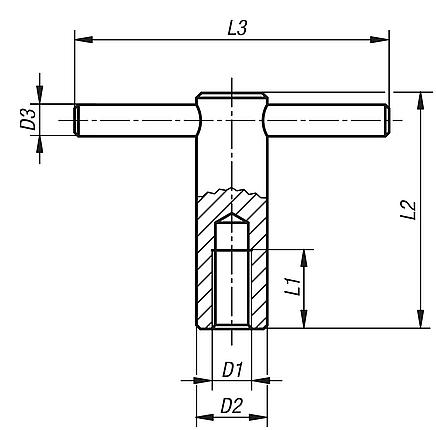

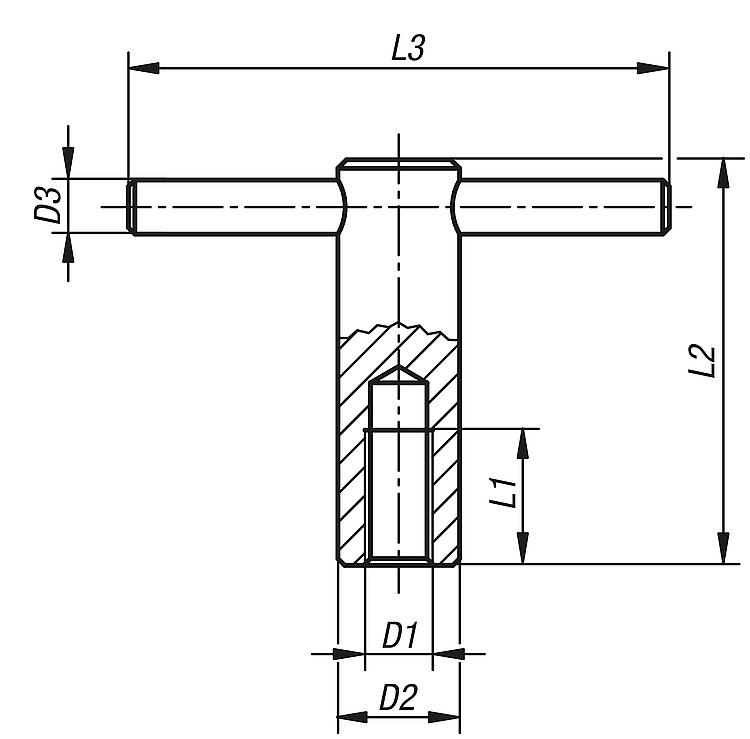

Dadi a T con leva fissa DIN 6305

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	D1	D2	D3	L1	L2	L3	Prezzo
06140-110	leva fissa	M10	18	8	20	60	80	5,55 €
06140-112	leva fissa	M12	20	10	25	70	100	6,38 €
06140-116	leva fissa	M16	24	12	35	85	120	9,30 €
06140-120	leva fissa	M20	30	16	40	95	140	14,15 €
