Perno d'arresto in acciaio con dado quadrato

03099-19

Perno d'arresto in acciaio con dado quadrato

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Pressori a molla Spine di posizionamento Battute Elementi di centraggio e di posizionamento Fissaggi Tasselli
      - Spina di posizionamento
        Perno d'arresto in acciaio con dado quadrato

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le spine di posizione a leva vengono utilizzate per impedire una modifica della posizione
d'arresto per effetto di forze trasversali. Ruotando la barra di bloccaggio di 180° il perno di bloccaggio si ritrae ed è possibile modificare la posizione di arresto. Una tacca di bloccaggio fa sì che la barra mantenga questa posizione.
Materiale:

Barra e perno di bloccaggio acciaio.
Manicotto 1.0403.
Molla a compressione 1.4310.
Cappuccio della leva termoplastica PA.

Versione:Manicotto e barra di bloccaggio bruniti.
Perno di bloccaggio temprato, rettificato e brunito.
Molla di compressione non trattata.
Calotta barra di bloccaggio in vari colori:
- grigio nero RAL 7021
- arancione RAL 2004
- giallo navone RAL 1021
- rosso RAL 3020
- verde segnale RAL 6032
- blu RAL 5017
- grigio chiaro RAL 7035Nota:Grazie alla boccola quadrata, i perni d'arresto sono adatti per la saldatura. Si consiglia un posizionamento tramite saldatura a punti per evitare un surriscaldamento eccessivo della molla.Vantaggi:La spina di arresto si ritrae ruotando la levetta di 180°.
La leva è disponibile con cappuccio in plastica colorato.
Boccola quadrata, per saldatura.Su richiesta:Modelli speciali.
Accessori:Boccole di posizionamento 03099-50, 03099-60, 03099-61.

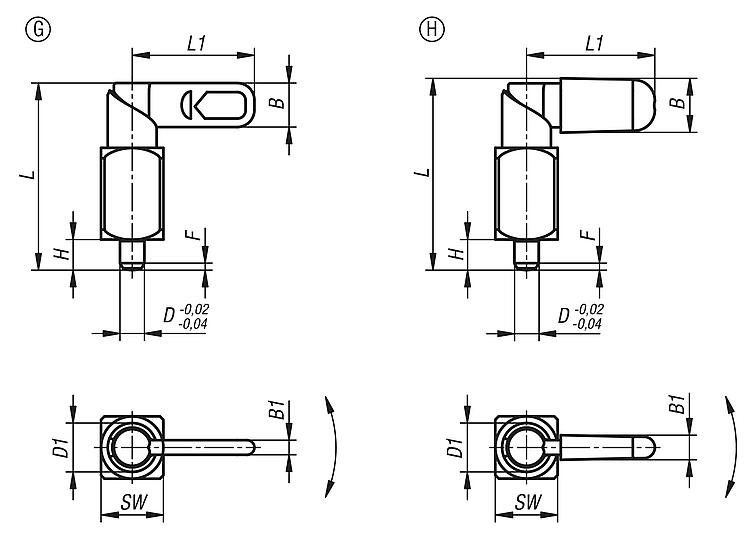

Nota disegno:

Forma G: senza calotta barra
Forma H: con calotta barra

Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03099-19 Perno d'arresto in acciaio con dado quadrato

Disegni (sintesi completa)

Perno d'arresto in acciaio con dado quadrato

Perno d'arresto in acciaio con dado quadrato, Forma G, leva senza cappuccio

Maggiori informazioni

Disegni

Perno d'arresto in acciaio con dado quadrato, Forma G, leva senza cappuccio

Selezione/filtro articoli

N. ordine	Forma	D	D1	L	L1	B	B1	H	F x 30°	SW	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	CAD	Acc.	Prezzo	Ordinare
03099-19-100410	G	4	10	38,5	25	9	3	6	1	12	8	14			14,81 €
03099-19-100510	G	5	10	38,5	25	9	3	6	1,3	12	8	14			14,81 €
03099-19-100610	G	6	10	38,5	25	9	3	6	1,8	12	8	14			16,11 €
03099-19-100512	G	5	12	47,4	30	10,8	3,6	8	1,3	16	8	14			14,81 €
03099-19-100612	G	6	12	47,4	30	10,8	3,6	8	1,8	16	8	14			16,11 €
03099-19-100812	G	8	12	47,4	30	10,8	3,6	8	2,3	16	8	14			19,67 €
03099-19-100616	G	6	16	61,2	40	14,4	4,8	10	1,8	20	15	35			16,11 €
03099-19-100816	G	8	16	61,2	40	14,4	4,8	10	2,3	20	15	35			19,67 €
03099-19-101016	G	10	16	61,2	40	14,4	4,8	10	2,8	20	15	35			22,39 €
03099-19-100820	G	8	20	71	50	18	6	12	2,3	24	20	60			19,67 €
03099-19-101020	G	10	20	71	50	18	6	12	2,8	24	20	60			22,39 €
03099-19-101220	G	12	20	71	50	18	6	12	3	24	20	60			22,39 €

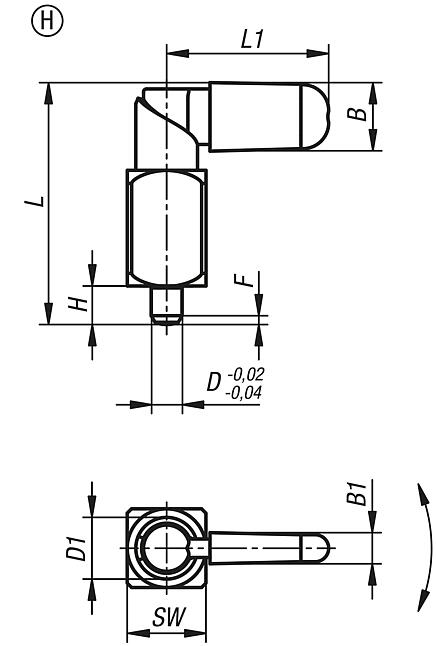

Perno d'arresto in acciaio con dado quadrato, Forma H, leva con cappuccio

Maggiori informazioni

Disegni

Perno d'arresto in acciaio con dado quadrato, Forma H, leva con cappuccio

Selezione/filtro articoli

N. ordine	Forma	Colore componenti	D	D1	L	L1	B	B1	H	F x 30°	SW	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	CAD	Acc.	Prezzo	Ordinare
03099-19-110410	H	grigio nerastro RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			15,40 €
03099-19-110510	H	grigio nerastro RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			15,40 €
03099-19-110610	H	grigio nerastro RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			17,77 €
03099-19-110512	H	grigio nerastro RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			15,40 €
03099-19-110612	H	grigio nerastro RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			17,77 €
03099-19-110812	H	grigio nerastro RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			21,32 €
03099-19-110616	H	grigio nerastro RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			17,77 €
03099-19-110816	H	grigio nerastro RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			21,32 €
03099-19-111016	H	grigio nerastro RAL 7021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			24,87 €
03099-19-110820	H	grigio nerastro RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			21,32 €
03099-19-111020	H	grigio nerastro RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			24,87 €
03099-19-111220	H	grigio nerastro RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			24,87 €
03099-19-1104102	H	arancio puro RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			15,40 €
03099-19-1105102	H	arancio puro RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			15,40 €
03099-19-1106102	H	arancio puro RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			17,77 €
03099-19-1105122	H	arancio puro RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			15,40 €
03099-19-1106122	H	arancio puro RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			17,77 €
03099-19-1108122	H	arancio puro RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			21,32 €
03099-19-1106162	H	arancio puro RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			17,77 €
03099-19-1108162	H	arancio puro RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			21,32 €
03099-19-1110162	H	arancio puro RAL 2004	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			24,87 €
03099-19-1108202	H	arancio puro RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			21,32 €
03099-19-1110202	H	arancio puro RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			24,87 €
03099-19-1112202	H	arancio puro RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			24,87 €
03099-19-11041016	H	giallo navone RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			15,40 €
03099-19-11051016	H	giallo navone RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			15,40 €
03099-19-11061016	H	giallo navone RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			17,77 €
03099-19-11051216	H	giallo navone RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			15,40 €
03099-19-11061216	H	giallo navone RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			17,77 €
03099-19-11081216	H	giallo navone RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			21,32 €
03099-19-11061616	H	giallo navone RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			17,77 €
03099-19-11081616	H	giallo navone RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			21,32 €
03099-19-11101616	H	giallo navone RAL 1021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			24,87 €
03099-19-11082016	H	giallo navone RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			21,32 €
03099-19-11102016	H	giallo navone RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			24,87 €
03099-19-11122016	H	giallo navone RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			24,87 €
03099-19-11041084	H	rosso traffico RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			15,40 €
03099-19-11051084	H	rosso traffico RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			15,40 €
03099-19-11061084	H	rosso traffico RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			17,77 €
03099-19-11051284	H	rosso traffico RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			15,40 €
03099-19-11061284	H	rosso traffico RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			17,77 €
03099-19-11081284	H	rosso traffico RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			21,32 €
03099-19-11061684	H	rosso traffico RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			17,77 €
03099-19-11081684	H	rosso traffico RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			21,32 €
03099-19-11101684	H	rosso traffico RAL 3020	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			24,87 €
03099-19-11082084	H	rosso traffico RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			21,32 €
03099-19-11102084	H	rosso traffico RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			24,87 €
03099-19-11122084	H	rosso traffico RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			24,87 €
03099-19-11041086	H	verde segnale RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			15,40 €
03099-19-11051086	H	verde segnale RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			15,40 €
03099-19-11061086	H	verde segnale RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			17,77 €
03099-19-11051286	H	verde segnale RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			15,40 €
03099-19-11061286	H	verde segnale RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			17,77 €
03099-19-11081286	H	verde segnale RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			21,32 €
03099-19-11061686	H	verde segnale RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			17,77 €
03099-19-11081686	H	verde segnale RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			21,32 €
03099-19-11101686	H	verde segnale RAL 6032	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			24,87 €
03099-19-11082086	H	verde segnale RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			21,32 €
03099-19-11102086	H	verde segnale RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			24,87 €
03099-19-11122086	H	verde segnale RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			24,87 €
03099-19-11041087	H	blu traffico RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			15,40 €
03099-19-11051087	H	blu traffico RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			15,40 €
03099-19-11061087	H	blu traffico RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			17,77 €
03099-19-11051287	H	blu traffico RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			15,40 €
03099-19-11061287	H	blu traffico RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			17,77 €
03099-19-11081287	H	blu traffico RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			21,32 €
03099-19-11061687	H	blu traffico RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			17,77 €
03099-19-11081687	H	blu traffico RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			21,32 €
03099-19-11101687	H	blu traffico RAL 5017	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			24,87 €
03099-19-11082087	H	blu traffico RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			21,32 €
03099-19-11102087	H	blu traffico RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			24,87 €
03099-19-11122087	H	blu traffico RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			24,87 €
03099-19-11051088	H	grigio luce RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14			15,40 €
03099-19-11041088	H	grigio luce RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14			15,40 €
03099-19-11061088	H	grigio luce RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14			17,77 €
03099-19-11051288	H	grigio luce RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14			15,40 €
03099-19-11061288	H	grigio luce RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14			17,77 €
03099-19-11081288	H	grigio luce RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14			21,32 €
03099-19-11061688	H	grigio luce RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35			17,77 €
03099-19-11081688	H	grigio luce RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35			21,32 €
03099-19-11101688	H	grigio luce RAL 7035	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35			24,87 €
03099-19-11082088	H	grigio luce RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60			21,32 €
03099-19-11102088	H	grigio luce RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60			24,87 €
03099-19-11122088	H	grigio luce RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60			24,87 €
