DescrizioneMateriale:Modello in acciaio:
corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio temprato 1.4034.
Perno di bloccaggio non temprato 1.4305.
Impugnatura a fungo in materiale termoplastico. Versione:Versione in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Versione in acciaio inox:
Corpo filettato lucido.
Perno di bloccaggio temprato e rettificato, lucido.
Perno di bloccaggio non temprato e rettificato, lucido.
Impugnatura a fungo in materiale termoplastico grigio nerastro RAL7021.Nota:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori 03089.

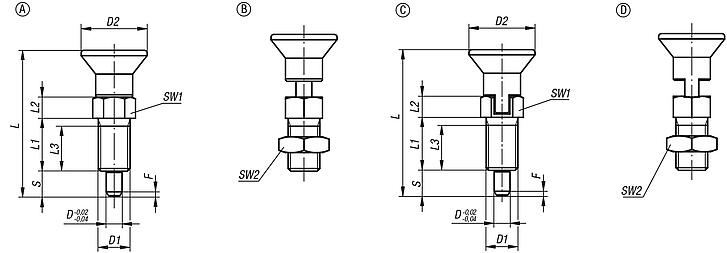

Kit di connettori per parti a parete sottile 03094-10.Nota disegno:Forma A: senza incavo d'arresto, senza controdado

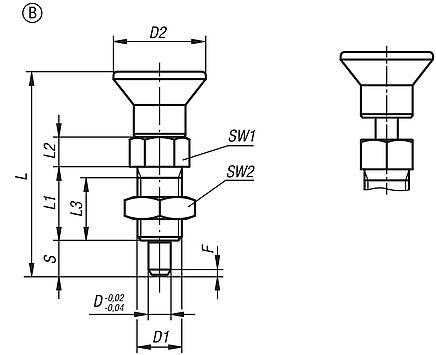

Forma B: senza incavo d'arresto, con controdado

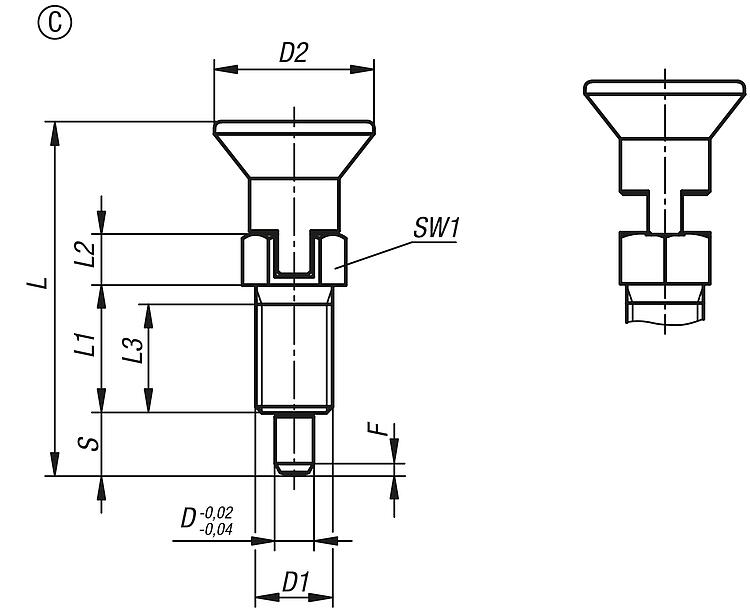

Forma C: con incavo d'arresto, senza controdado

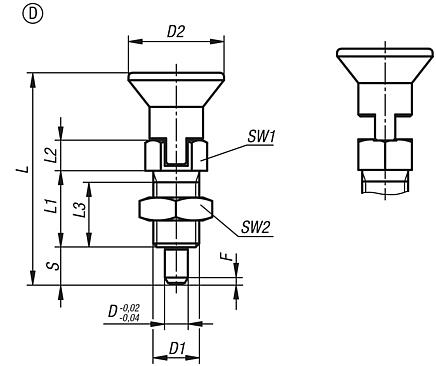

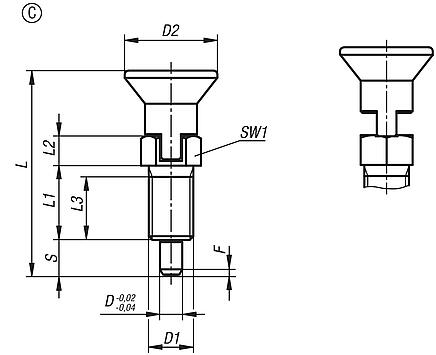

Forma D: con incavo d'arresto, con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato, senza incavo d'arresto, senza controdado |
Maggiori informazioni |
N. ordine
acciaio
temprato | N. ordine
acciaio inox
temprato | N. ordine
acciaio inox
non temprato | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | Filtro |
|---|
| 03089-21903 | 03089-201903 | 03089-211903 | A | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 0,8 | 4,5 | 12 |  | | 03089-21004 | 03089-201004 | 03089-211004 | A | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 1 | 6 | 15 | | | 03089-21105 | 03089-201105 | 03089-211105 | A | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 03089-21206 | 03089-201206 | 03089-211206 | A | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 03089-21308 | 03089-201308 | 03089-211308 | A | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 03089-21410 | 03089-201410 | 03089-211410 | A | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 2,8 | 15 | 43 | | | 03089-21412 | 03089-201412 | 03089-211412 | A | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 2,8 | 15 | 51 | | | 03089-21516 | 03089-201516 | 03089-211516 | A | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 3,2 | 20 | 60 | |
|
Spina di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, perno di bloccaggio allungato, senza incavo d'arresto, con controdado |
Maggiori informazioni |
N. ordine
acciaio
temprato | N. ordine
acciaio inox
temprato | N. ordine
acciaio inox
non temprato | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | Filtro |
|---|
| 03089-22903 | 03089-202903 | 03089-212903 | B | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 10 | 0,8 | 4,5 | 12 | | | 03089-22004 | 03089-202004 | 03089-212004 | B | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 13 | 1 | 6 | 15 | | | 03089-22105 | 03089-202105 | 03089-212105 | B | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 03089-22206 | 03089-202206 | 03089-212206 | B | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 03089-22308 | 03089-202308 | 03089-212308 | B | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 03089-22410 | 03089-202410 | 03089-212410 | B | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 30 | 2,8 | 15 | 43 | | | 03089-22412 | 03089-202412 | 03089-212412 | B | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 30 | 2,8 | 15 | 51 | | | 03089-22516 | 03089-202516 | 03089-212516 | B | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 36 | 3,2 | 20 | 60 | |
|
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, perno di bloccaggio allungato e incavo d'arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Perno di bloccaggio | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03089-23105 | C | acciaio | temprato | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 |  |  | 9,67 € | | | 03089-23206 | C | acciaio | temprato | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 10,73 € | | | 03089-23308 | C | acciaio | temprato | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 12,85 € | | | 03089-203105 | C | acciaio inox | temprato | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 14,08 € | | | 03089-203206 | C | acciaio inox | temprato | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 16,65 € | | | 03089-203308 | C | acciaio inox | temprato | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 22,57 € | | | 03089-213105 | C | acciaio inox | non temprato | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 14,08 € | | | 03089-213206 | C | acciaio inox | non temprato | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 16,65 € | | | 03089-213308 | C | acciaio inox | non temprato | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 22,57 € | |
|
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, perno di bloccaggio allungato, incavo d'arresto e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Perno di bloccaggio | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03089-24105 | D | acciaio | temprato | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 9,81 € | | | 03089-24206 | D | acciaio | temprato | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 10,95 € | | | 03089-24308 | D | acciaio | temprato | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 13,26 € | | | 03089-204105 | D | acciaio inox | temprato | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 14,90 € | | | 03089-204206 | D | acciaio inox | temprato | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 17,55 € | | | 03089-204308 | D | acciaio inox | temprato | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 23,94 € | | | 03089-214105 | D | acciaio inox | non temprato | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 14,90 € | | | 03089-214206 | D | acciaio inox | non temprato | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 17,55 € | | | 03089-214308 | D | acciaio inox | non temprato | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 23,94 € | |
|
