DescrizioneDescrizione del prodotto:Le spine di posizionamento vengono utilizzate quando si vuole impedire una variazione della posizione di arresto dovuta a forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto.
Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio si sblocchi, si raccomanda la forma CP.
Grazie al frenafiletto è possibile stabilire con precisione la profondità di montaggio in base ai componenti disponibili, evitando così l'utilizzo di battute.
Materiale:Versione in acciaio:
Corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.
Impugnatura a fungo in materiale termoplastico.
Frenafiletto in poliammide. Versione:Versione in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio temprato e rettificato, grezzo.
Impugnatura a fungo grigio nerastro RAL7021.

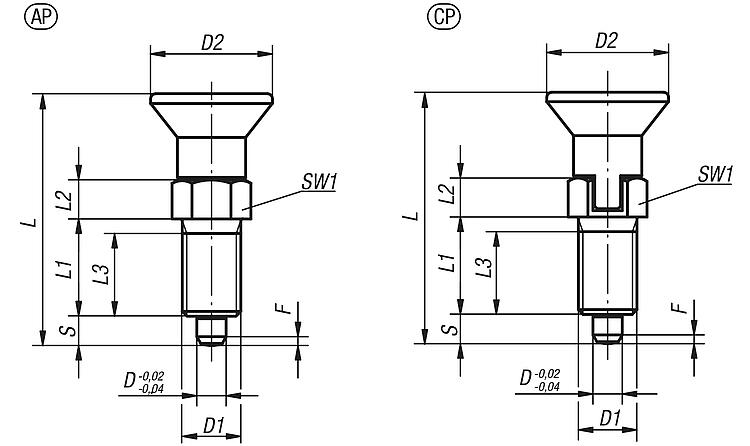

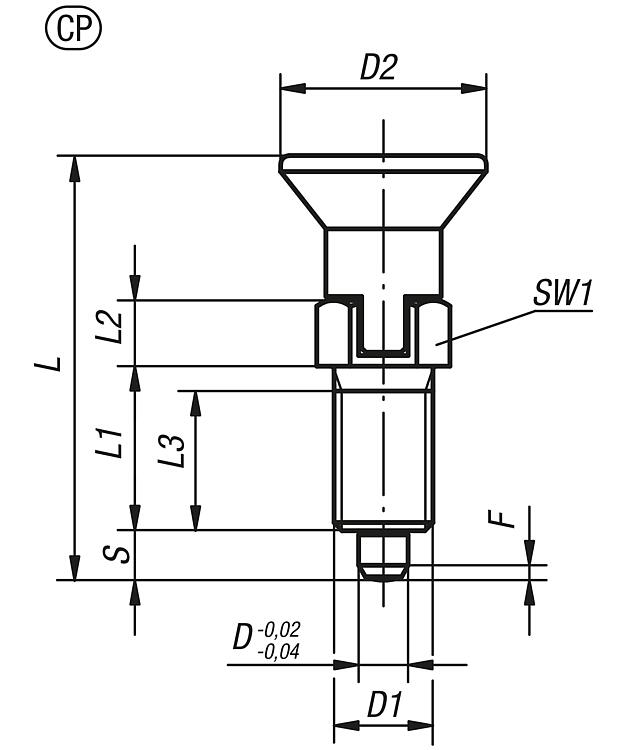

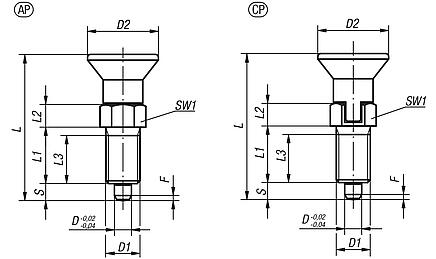

Frenafiletto blu.Nota:Il frenafiletto è un rivestimento bloccante in poliammide, applicato su punti specifici del filetto (a macchia).Su richiesta:Versioni speciali.Nota disegno:Forma AP: senza incavo d'arresto, senza controdado
Forma CP: con incavo d'arresto, senza controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e frenafiletto |
Maggiori informazioni |
N. ordine
acciaio | N. ordine
acciaio inox | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | Filtro |
|---|
| 03089-91903 | 03089-091903 | AP | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 |  | | 03089-91004 | 03089-091004 | AP | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 03089-91105 | 03089-091105 | AP | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 03089-91206 | 03089-091206 | AP | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 03089-91308 | 03089-091308 | AP | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 03089-91410 | 03089-091410 | AP | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 03089-91412 | 03089-091412 | AP | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 03089-91516 | 03089-091516 | AP | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | |
|
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, frenafiletto e incavo d'arresto |
Maggiori informazioni |
N. ordine
acciaio | N. ordine
acciaio inox | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | Filtro |
|---|
| 03089-93903 | 03089-093903 | CP | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 03089-93004 | 03089-093004 | CP | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 03089-93105 | 03089-093105 | CP | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 03089-93206 | 03089-093206 | CP | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 03089-93308 | 03089-093308 | CP | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 03089-93410 | 03089-093410 | CP | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 03089-93412 | 03089-093412 | CP | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 03089-93516 | 03089-093516 | CP | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | |
|
